COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  SOLAX TRIFÁSICO (X3-MGA-20K-G2-LV / X3-MGA-25K-G2-LV / X3-MGA-30K-G2-LV / X3-MGA-35K-G2-LV / X3-MGA-40K-G2 / X3-MGA-50K-G2 / X3-MGA-60K-G2)

COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  SOLAX TRIFÁSICO (X3-MGA-20K-G2-LV ATÉ X3-MGA-60K-G2)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

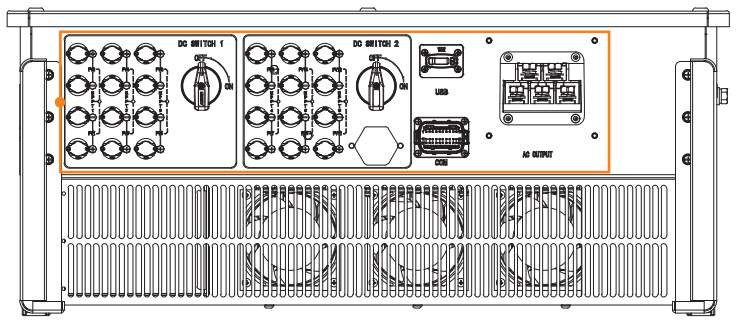

3-  Na face inferior do inversor abra a porta “COM”.

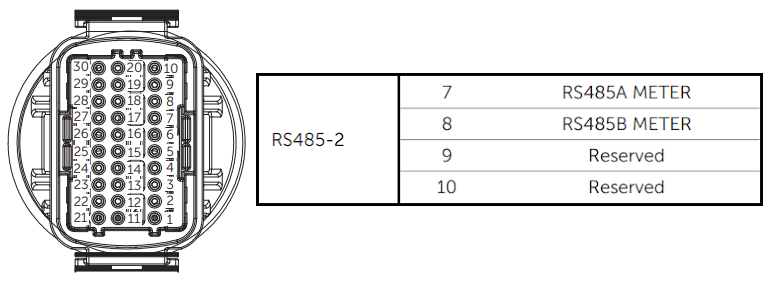

4- Faça a crimpagem do conector “COM”.

4.1 Remova a tampa de proteção da porta COM.

4.2 Conecte o fio azul e branco no pino 7.

4.3 Conecte o fio azul escuro no pino 8.

5- Finalize a instalação do cabo e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOLAX TRIFÁSICO

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

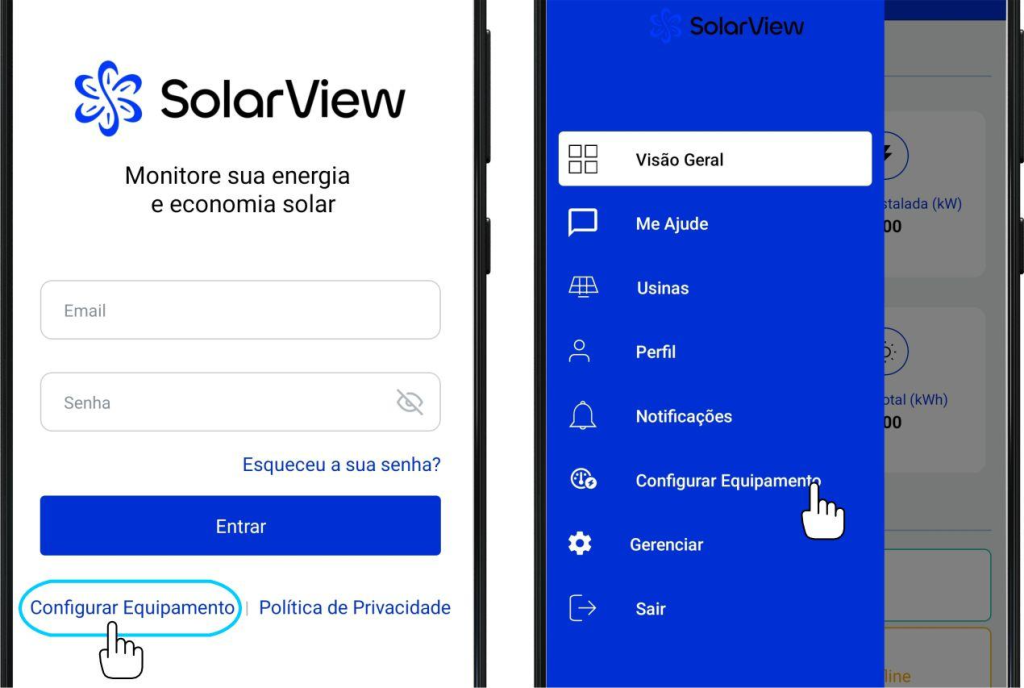

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

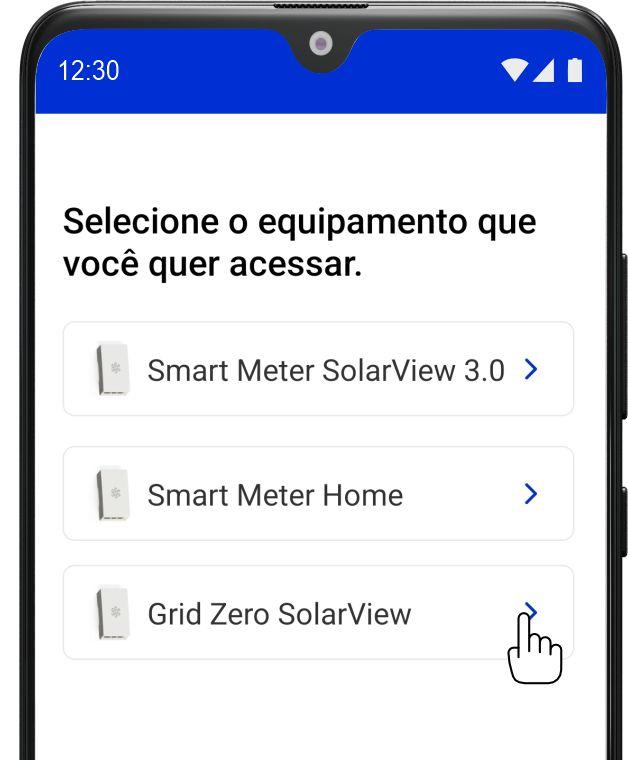

3- Selecione a opção “Grid Zero SolarView”.

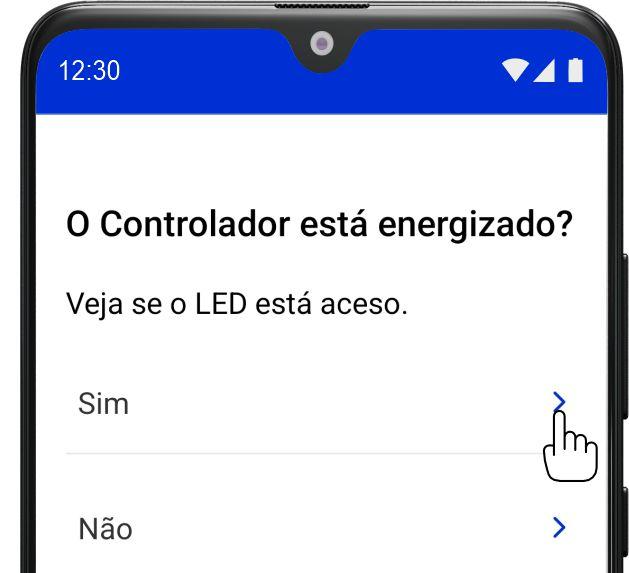

4- Verifique se o LED do medidor está acesso e clique em Sim.

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

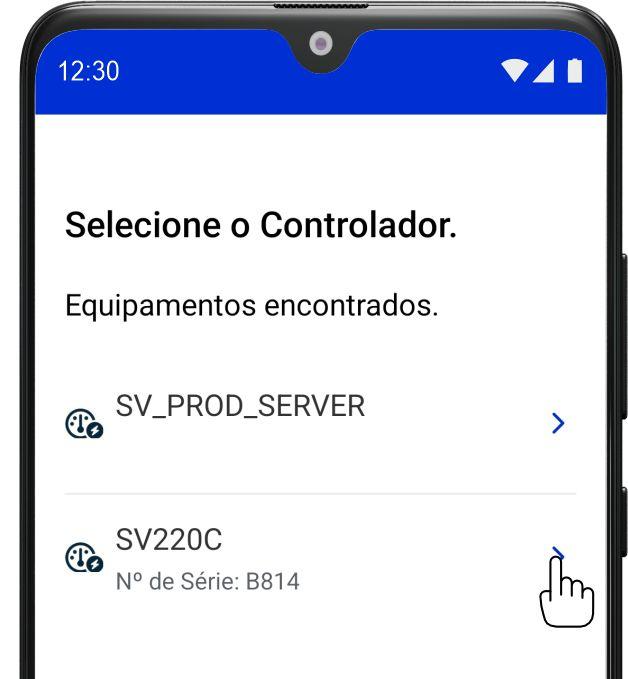

6- Selecione a serial do medidor desejado na tela de medidores próximos.

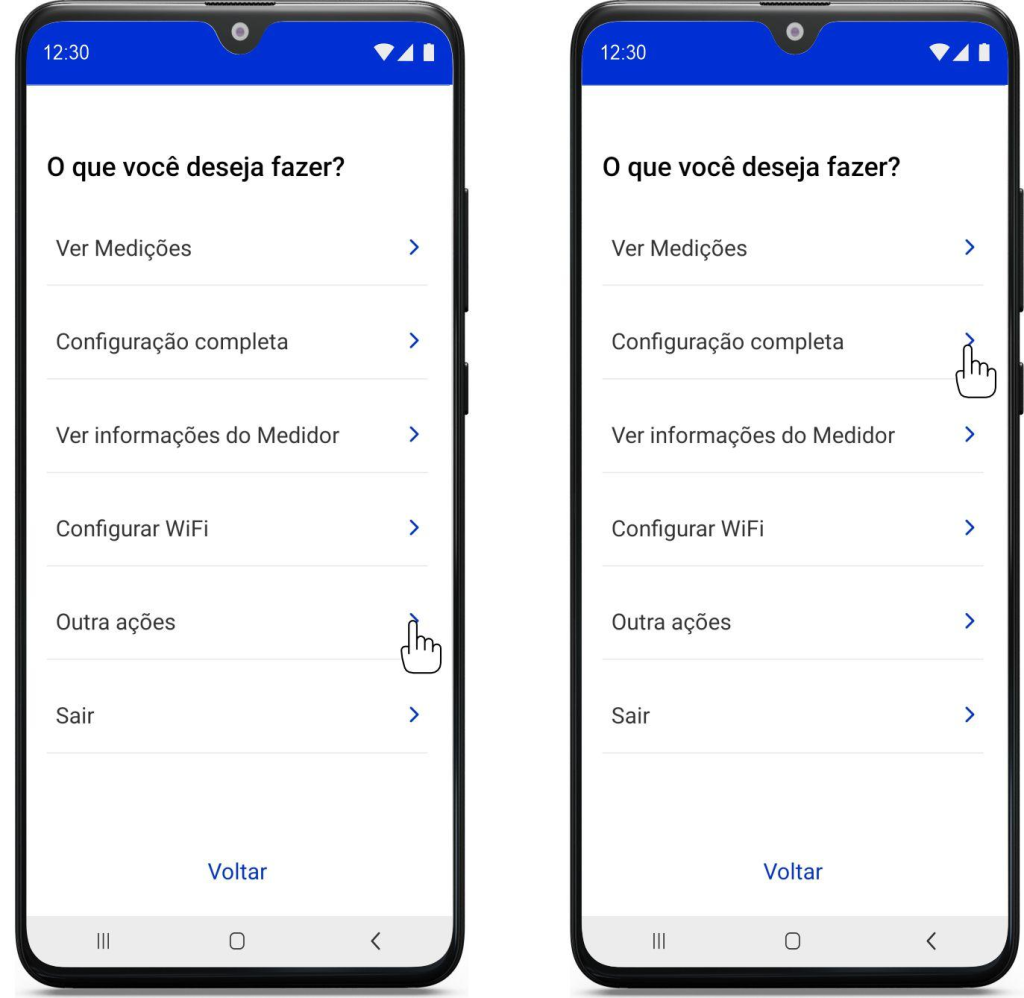

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

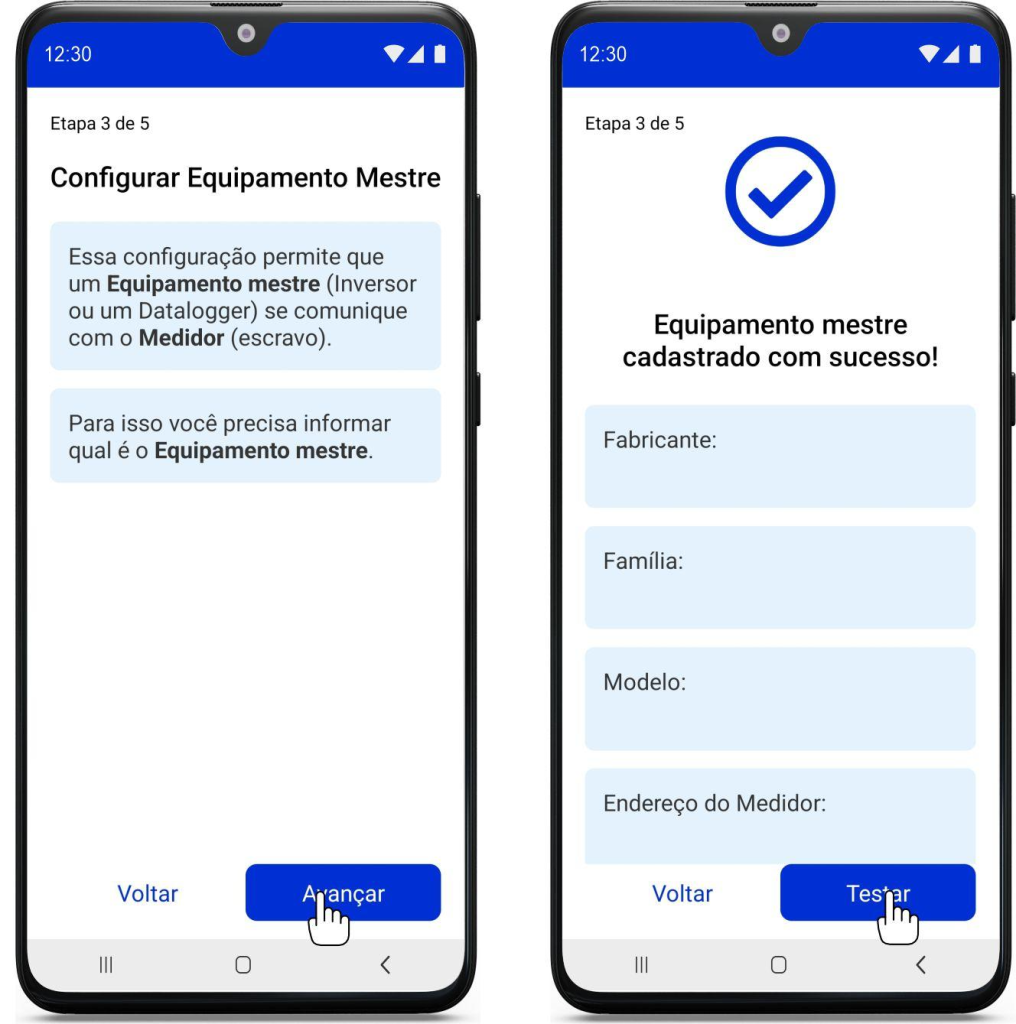

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

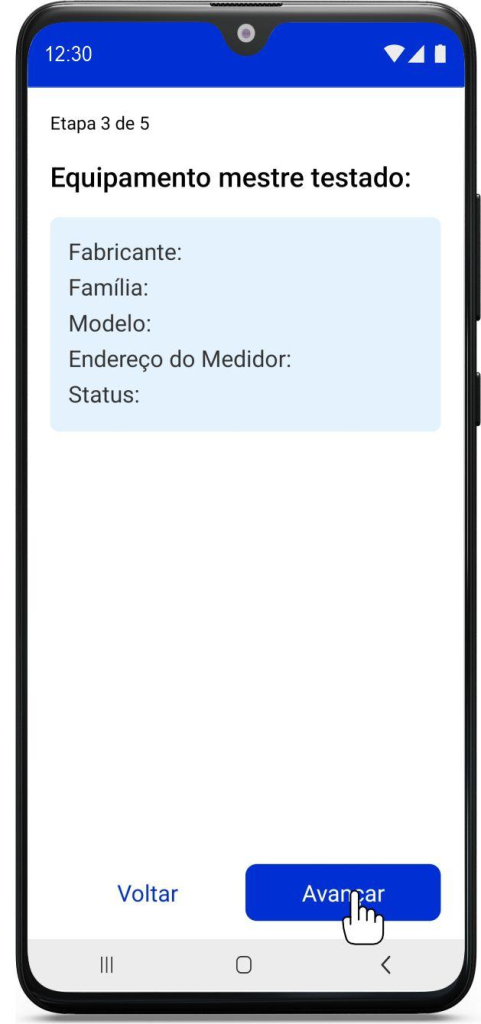

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

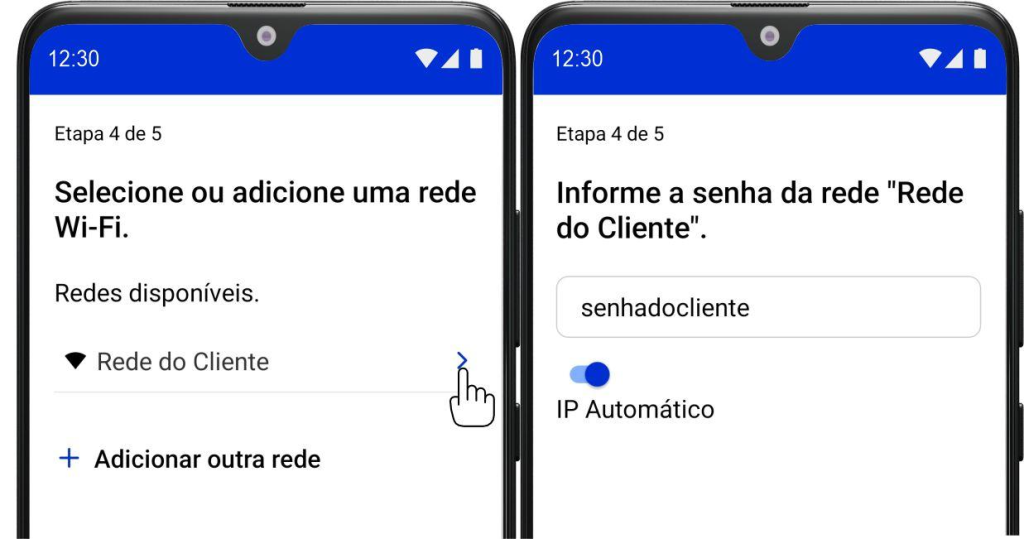

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

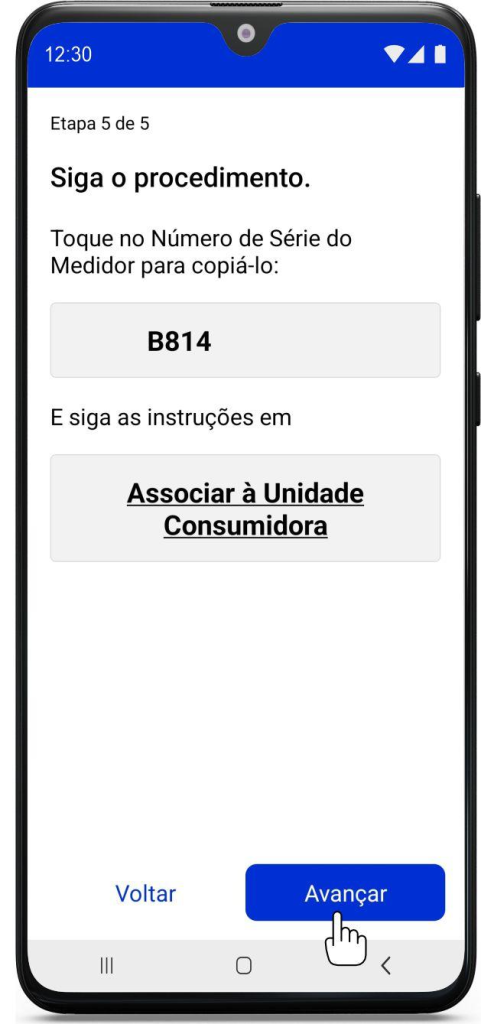

12- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

13- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

14- Finalize a Configuração do App.

CONFIGURAÇÃO DO INVERSOR

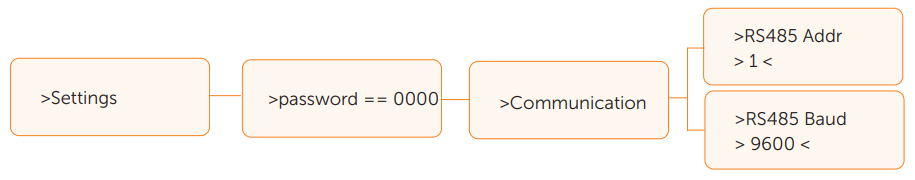

1- Aperte o botão “Enter” para acessar as configurações na opção “Settings”.

1.1 Utilize a senha “0000” se necessário.

2- Acesse a opção “RS485CommAddress” e configure o endereço de comunicação para 01 e RS485 Baud para 9600.

2.1 Após configurar, retorne ao menu principal.

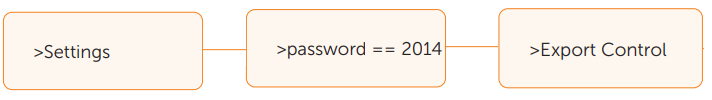

4- Aperte o botão “Enter” para acessar as configurações na opção “Settings”.

4.1 Utilize a senha “2014” para acessar as configurações de controle.

5- Acesse a opção “ExportControl” e ative a opção “Mode Select” como “Enable” e ative o controle

5.1 Acesse “Control Power” e configure a potência como 0.0% para garantir a função “GridZero”.

5.2 Se for “Controle Parcial”, configure a porcentagem de controle com base no valor da potência do seu inversor.

5.3 Configure o modo de exportação para “Phase Mode”, que é o controle por fase.

6- Finalize a instalação e monitore o seu circuito.

DOCUMENTAÇÃO DE REFERÊNCIA

Manual SOLAX X3 MEGA G2

https://www.solaxpower.com/products/x3-40-60k

https://www.solaxpower.com/uploads/file/320101031413-x3-mega-g2-series-user-manual-250205-en.pdf
