Como instalar e configurar o datalogger SolarView?

Para instalar e configurar o datalogger SolarView basta seguir 6 passos:

Em resumo:

1 Configurar Inversor

2 Instalar
3 Conectar na internet
4 Comunicar com o inversor

5 Cadastrar

6 Monitorar e concluir

Em detalhes:

1. Configurar Inversor
   1. Para sua segurança desligue o inversor;
   2. Verifique se está correto a crimpagem do seu cabo de comunicação (cabo de rede), clique aqui e verifique a conexão para o seu inversor;
      1. OBS: Cada ponta do cabo possui um padrão específico para o datalogger e outro próprio para o inversor, identifique a ponta que deve se conectar ao seu inversor.
      2. OBS: Ao informar o modelo do inversor que deseja monitorar na compra, é enviado um cabo próprio ao inversor. Para utilizar em outro modelo basta crimpar de acordo com os manuais.
   3. Conecte o cabo de comunicação na entrada OUT do inversor;
      1. OBS: No caso dos inversores Fronuis, a entrada adequada é a IN e deve-se colocar o terminador na porta OUT. Clique aqui e verifique como instalar o datalogger em um inversor Fronius;
   4. Ligue o inversor;
   5. Acesse a aba de configuração de parâmetros de comunicação do seu inversor, e atribua endereço (ID) de comunicação = 1;
      1. Alguns modelos podem necessitar de id diferentes de 1.
         Por exemplo os Fronius utilizam ID= 2;
      2. Para consultar quais parâmetros o seu inversor necessita clique aqui e verifique a parametrização para o seu inversor;
   6. Caso tenha dúvidas com os parâmetros do inversor  entre em contato com o fabricante do seu equipamento. Clique aqui e verifique o contato dos fabricantes;

2. Instalar
   1. Fixe o datalogger em um local seguro:
      1. O local,  idealmente, não pegue poeira e umidade;
      2. Sugestões são: lado do inversor, na parede ou  numa caixa plástica (não metálica, para não interferir no sinal de Wi-fi);
      3. Para isso basta retirar o plastico que protege a cola dupla face, atrás do  datalogger
      4. Obs: Esse passo pode ser feito após finalizar as configurações do equipamento.

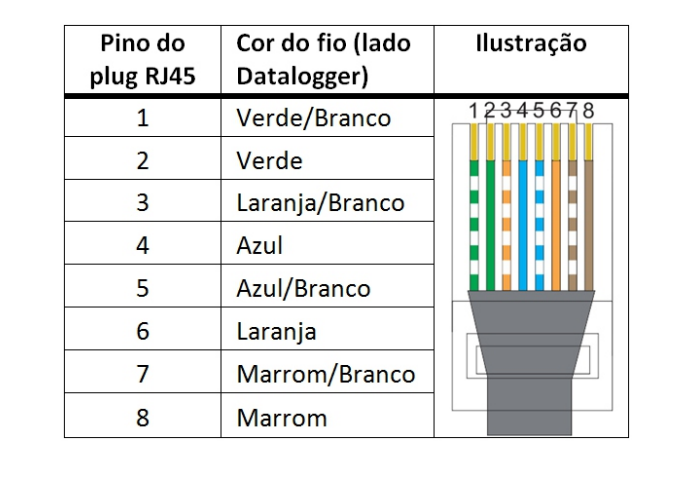

   2. Conecte o cabo RJ45 no datalogger
      1. com o conector com os 8 fios crimpados (no padrão Ethernet) ao datalogger;
   3. Verifique se a tomada de alimentação do datalogger tem tensão entre 85V~240V;
   4. Ligue a fonte (cabo de alimentação) na tomada;



3. Conectar na internet
   1. Abra um smartphone ou notebook:
   2. Coloque o aparelho em modo avião;
   3. Abra o seu wifi;
   4. Acesse a rede do datalogger SolarView. O nome da rede (SSID) é: uboxAP_FAA********, B7B7******** ou B8********** que representa o número de série do Datalogger (deve ter 12 caracteres);
      1. Caso O serial apresente menos de 12 caracteres, siga o procedimento clicando nesse link;
   5. Abra o navegador (google chrome ou mozilla firefox) em aba anônima;
   6. Pesquise por 1.1.1.1 ou ubox.com
   7. Acesse “configurar Wifi” ou “Wi-Fi”;
   8. Informe o Nome da Rede e Senha;
      1. O datalogger não irá se conectar em redes sem senha, ou redes fora dos 2.4Hz. Mais informações verifique o informe clicando no link;
   9. Verifique se estabeleceu conexão com o servidor;
      1. Volte a aba principal, deve aparecer: “Conectado” e logo abaixo “Conectado”;
      2. No caso de versões de Firmware mais antigos acesse:
         “Outros” >> “Servidor” >> “Testar Servidor”; deve aparecer: “Conectado”;
      3. No caso de não conexão (“Não conectado”), verifique se o datalogger se conecta em uma rede móvel (roteada de um celular);
         1. Utilizando 1 celular + Outro aparelho (Celular ou notebook), você irá:
            1. Com o celular rotear internet e gravar o procedimento:
            2. Utilizando o segundo aparelho (Celular ou notebook):
               1. – Coloque o aparelho em modo avião;
               2. – Abra o seu wifi;
               3. – acesse a rede do equipamento solarview;
               4. – Abra o navegador (google chrome ou mozilla firefox) em aba anônima;
               5. – Pesquise por 1.1.1.1 ou ubox.com
               6. – conecte a rede móvel gerada pelo primeiro celular.
               7. – Nos envie o print mostrando se conectou no servidor ou não.

4. Comunicar com o inversor
   1. Retorne a aba inicial;
   2. Acesse “Configurar Inversor”;
   3. clique em: “Adicionar Inversor”;
      1. Caso tenha um inversor associado, o ideal é clicar em “Limpar Configuração” antes de “Adicionar Inversor”;
   4. Selecione o Fabricante do seu inversor;
   5. Selecione a “Família” (Modelo) do seu inversor;
   6. Informe o ID, configurado no passo 1.5 deste manual;
   7. Verifique se o Serial do Inversor está igual ao expresso na etiqueta do inversor;
   8. Aperte “Salvar”, em seguida “Testar 1”,  deve aparecer: “Conectado”;
   9. Clique em: “Concluir Configuração”;

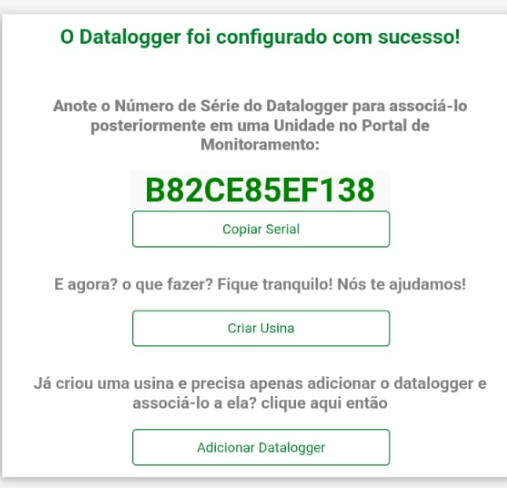

   10. Retorne a aba inicial e clique em: “Iniciar Monitoramento”
   11. Irá te direcionar para uma aba com o serial do inversor (FAA********, B7B7******** ou B8**********) em destaque na tela.

5. Cadastrar
   1. Acesse my.solarview.com.br
      1. Se não cadastrou o monitoramento do inversor
      2. Acesse menu >> administrar >> Unidade
      3. Nova unidade
      4. Siga o procedimento de cadastro
      5. Adicione o equipamento
         1. Em “Visão Geral”, acesse o “Menu” vá em “Equipamentos”;
         2. Pesquise pelo serial (Número de Série) do datalogger em questão;
         3. Clique em “Editar” (✏️)
         4. Atribua a unidade criada em: “Selecione uma Unidade Consumidora”
         5. Clique em “Salvar”
      6. Conclua o cadastro do equipamento.
         1. OBS: os dados podem levar de 5 à 30 min para aparecerem no portal

6. Monitora e concluir
   1. verifique o status
      1. Em “Visão Geral”, acesse o “Menu” vá em “Equipamentos”;
      2. Pesquise pelo serial (Número de Série) do datalogger em questão;
      3. O Status estará:
         1. Cinza: Datalogger offline;
         2. Verde: Online;
      4. Clique no nome da unidade para ser direcionado a unidade;
      5. Acesse “Menu” >> “Inversores”;
      6. O Status estará:
         1. ✅ = Comunicando com o Inversor;
         2. – = Sem comunicação com o inversor;
         3. ❌ = Falha no inversor, com “Evento”;
         4. ⚠️ = Falha no inversor, sem “Evento”;
   2. Monitore.
