COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR SOLIS – MONOFÁSICO (Solis S6-GR1P0.7K-M / S6-GR1P1K-M / S6-GR1P1.5K-M / S6-GR1P2K-M / S6-GR1P2.5K-M / S6-GR1P3K-M / S6-GR1P3.6K-M)?

(Atenção: Antes de iniciar essa etapa, desligue o lado CC e o lado CA do inversor)

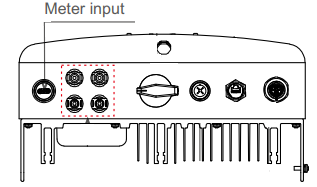

1- Para realizar a conexão com o Grid Zero SolarView, utilize um conector RS485, e conecte os cabos seguindo o padrão: o cabo amarelo sendo o 485_A e o cabo azul sendo o 485_B. Conecte-o à porta Meter.

COMO CONFIGURAR O INVERSOR SOLIS – MONOFÁSICO PARA A LIMITAR POTÊNCIA USANDO O MEDIDOR GRID ZERO SOLARVIEW

(Obs.: A senha padrão desse modelo de inversor é “0010”. Aperte “Down” para alterar o campo e “Up” para alterar o valor.)

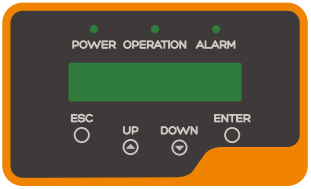

1- Com o inversor ligado. Pressione e segure as teclas “ESC” e “ENTER” ao mesmo tempo para desbloquear o seu display.

2- Pressione a tecla “Down” até encontrar a opção “Settings/Configurações” e acesse a opção “Set Address”. Deixe esse valor como “01”.

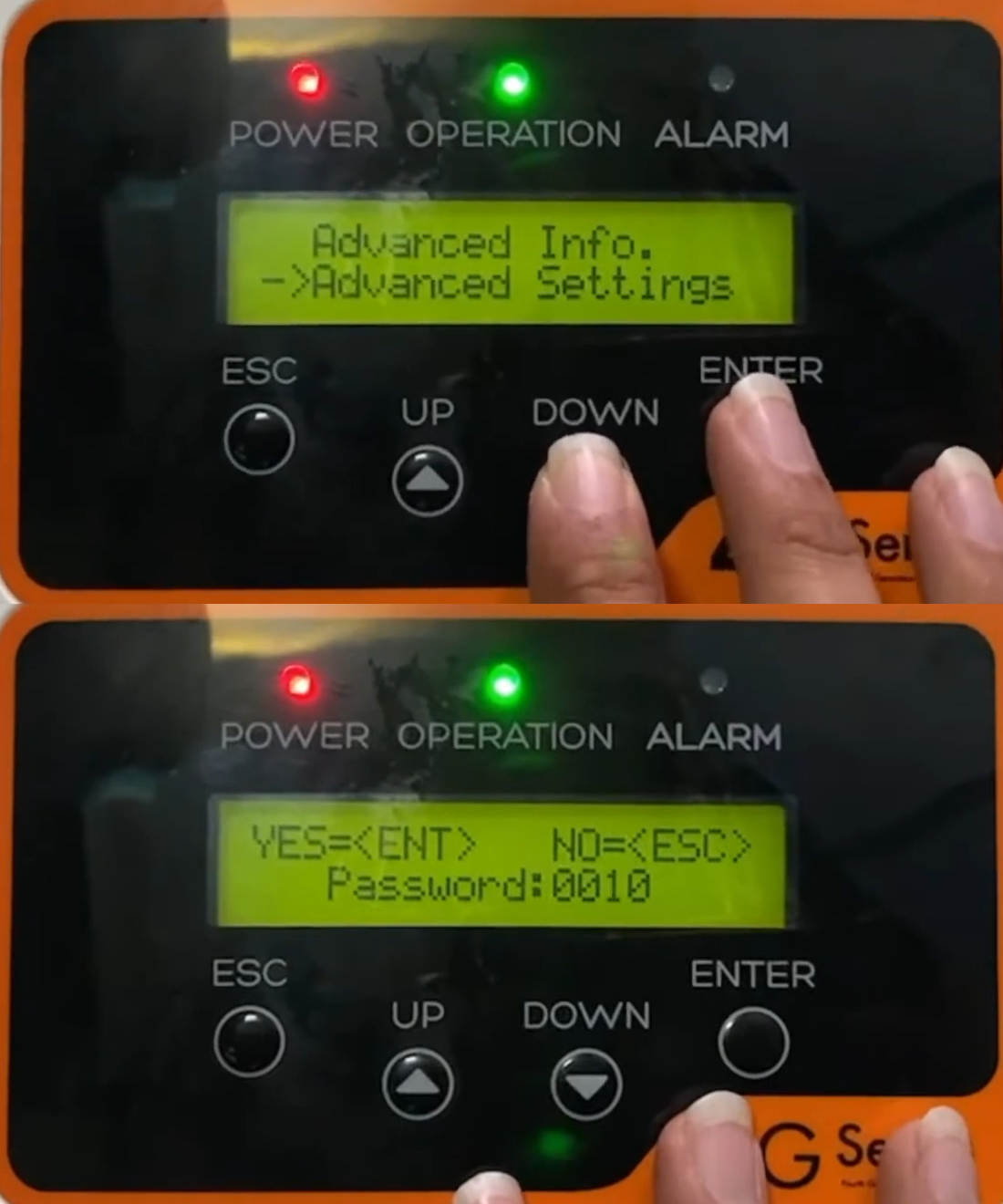

3- Pressione a tecla “Esc” até voltar ao menu principal, depois “Down” até encontrar a opção “Advanced Settings/Configurações avançadas” e acesse ela. Utilize a senha se necessário.

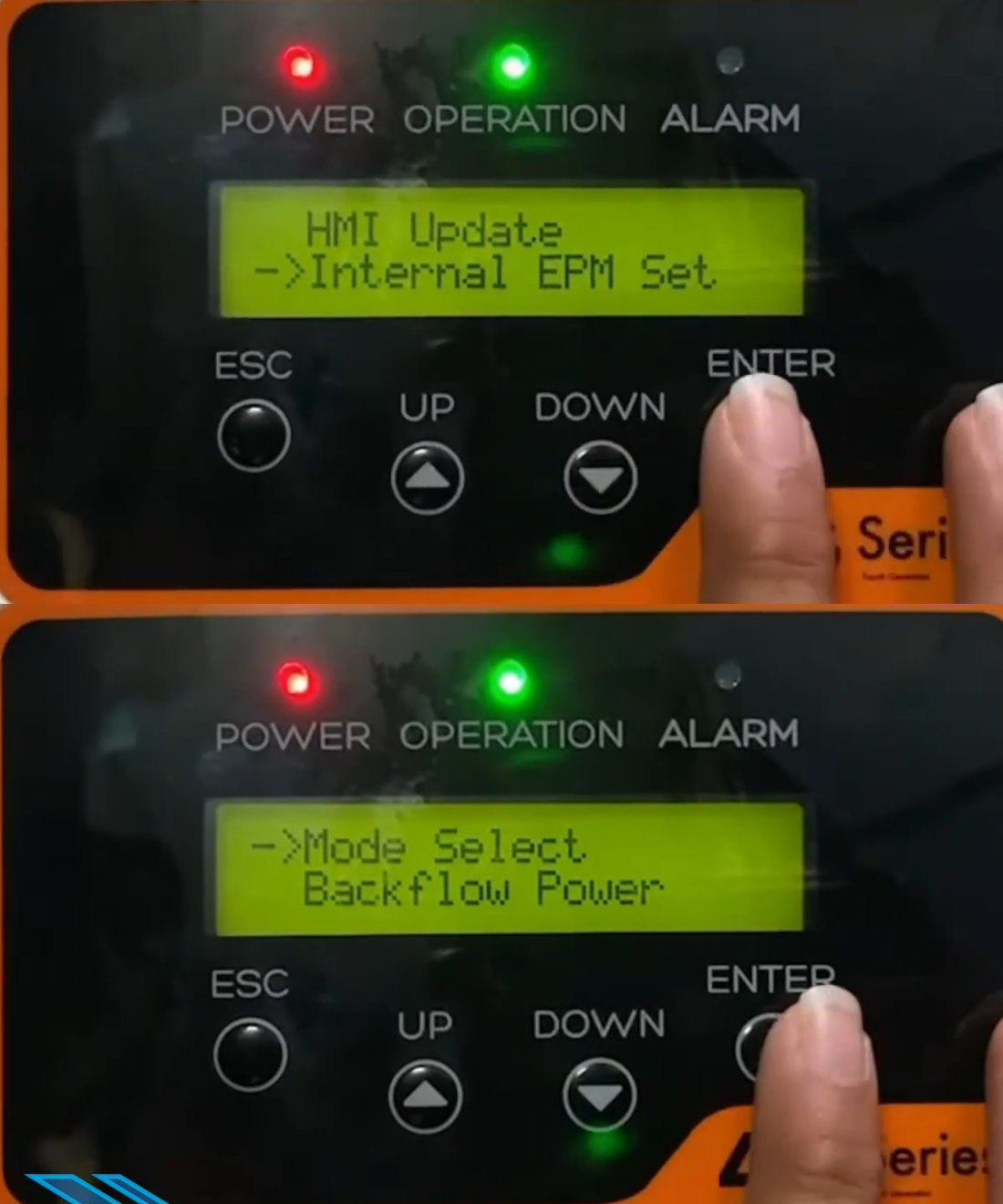

4- Após isso, selecione a opção “Internal EPM Set”, nela faremos as configurações de controle, como: Mode Select, Backflow Power, Fail Safe ON/OFF e Meter Select.

Em sequência, selecione a opção “Mode Select”.

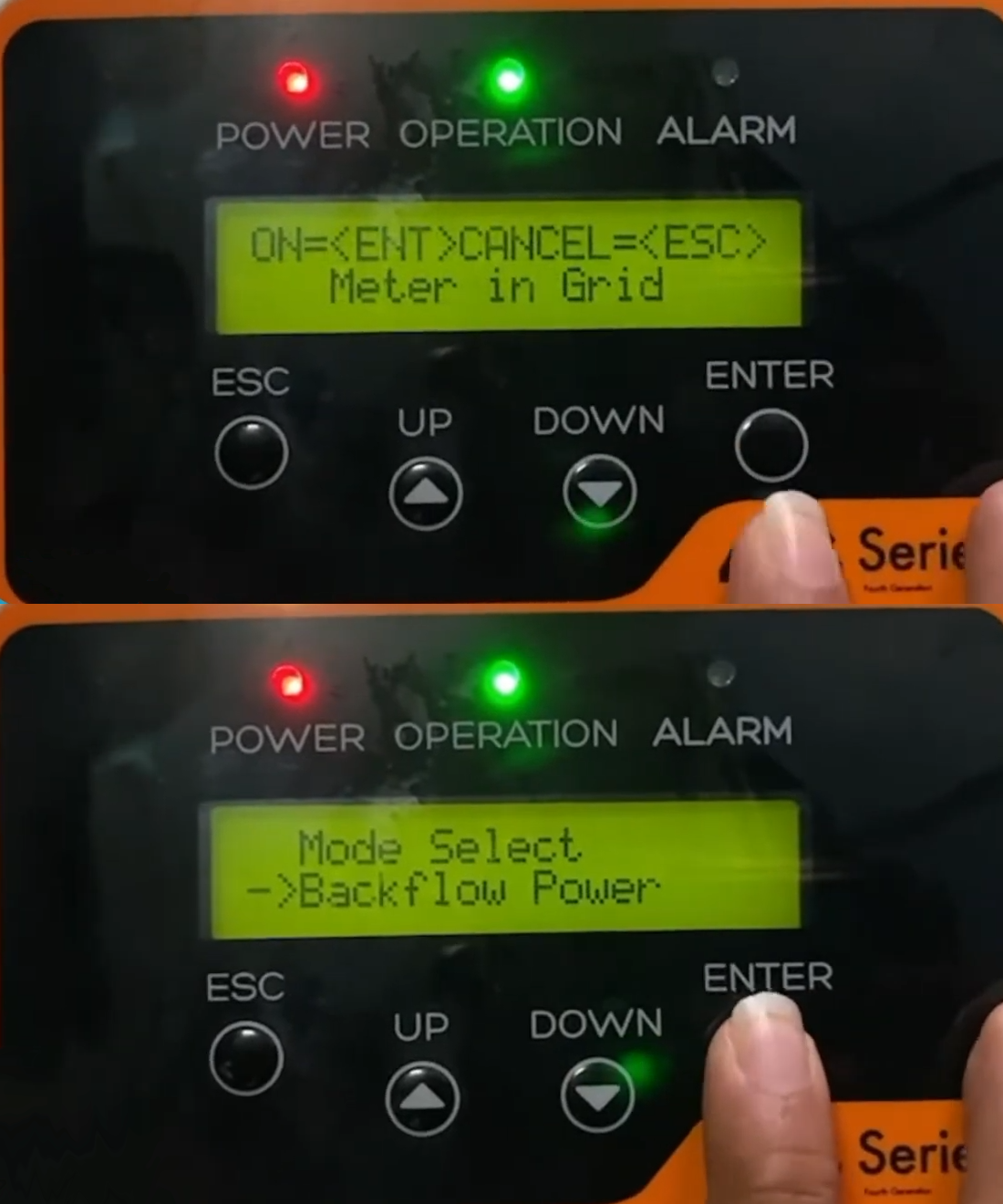

5- Neste menu, selecione a opção “Meter in Grid”. Após isso, volte ao menu anterior e entre no menu “Backflow Power”. Neste menu, conseguirá configurar o quanto deseja exportar, caso não queira exportar nada, ou seja, configurar o Grid Zero propriamente dito, configure como 0100W.

6- Volte ao menu de “Internal EPM Set” e ative a opção “Fail Safe ON/OFF” para “ON”.

7- Em sequência, acesse o menu “Meter Select” e selecione a opção “1PH Meter” e escolha a opção “DDSD1352-C”.

8-  Salve e encerre as configurações do Inversor

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

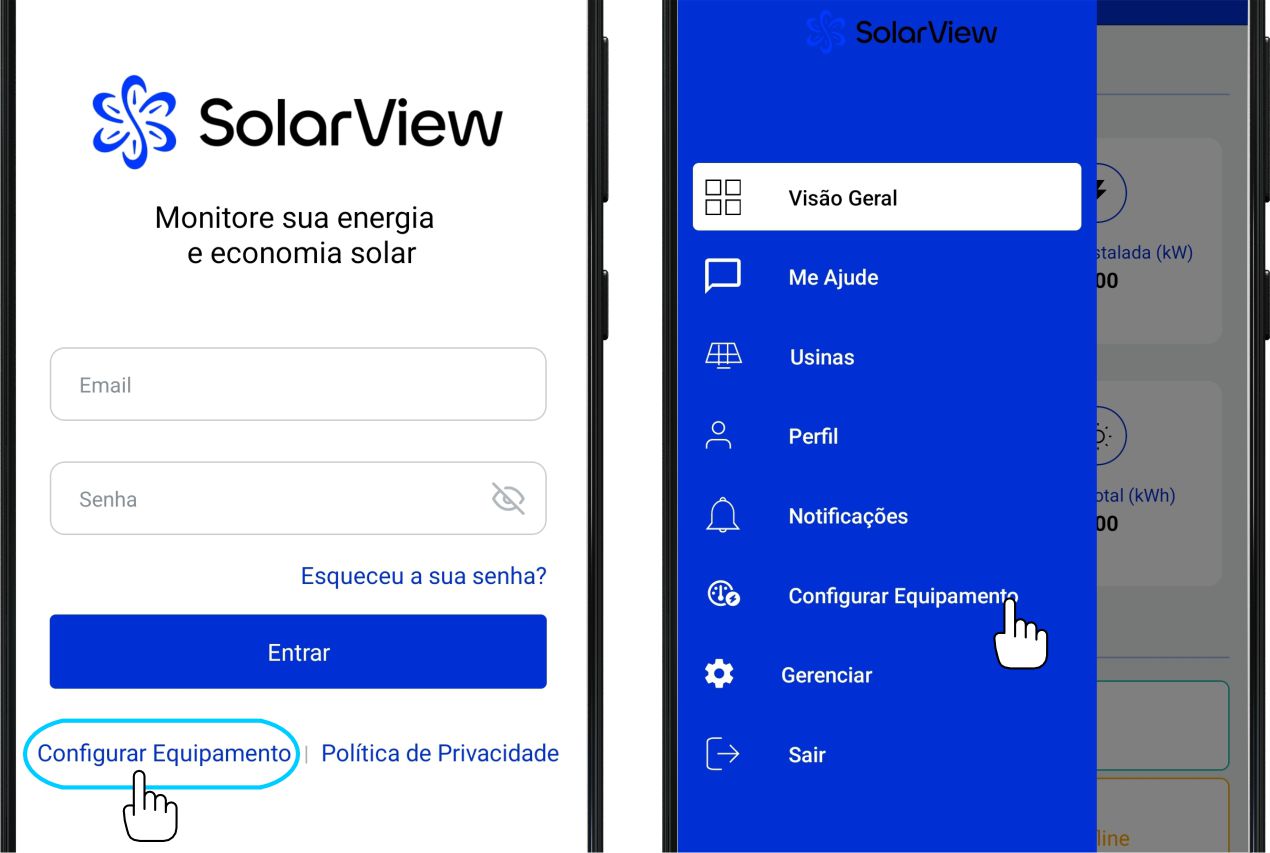

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

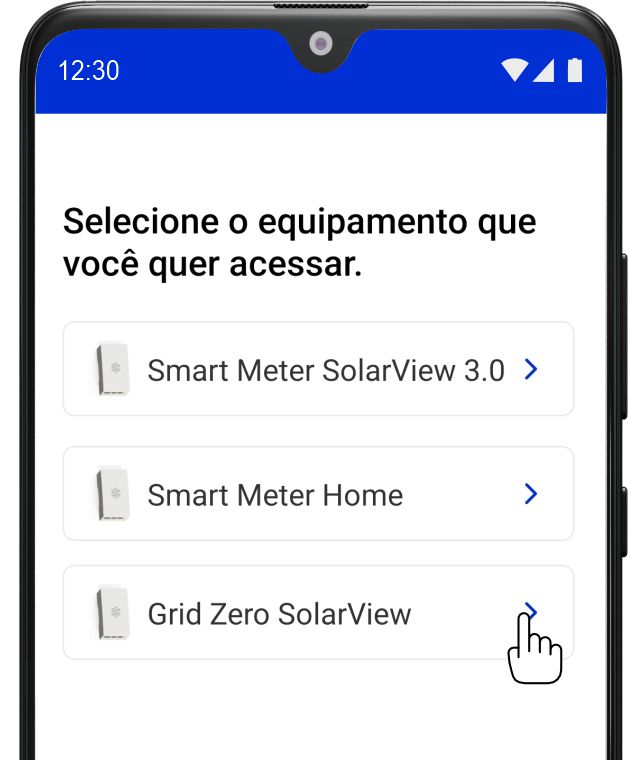

3- Selecione a opção “Grid Zero SolarView”.

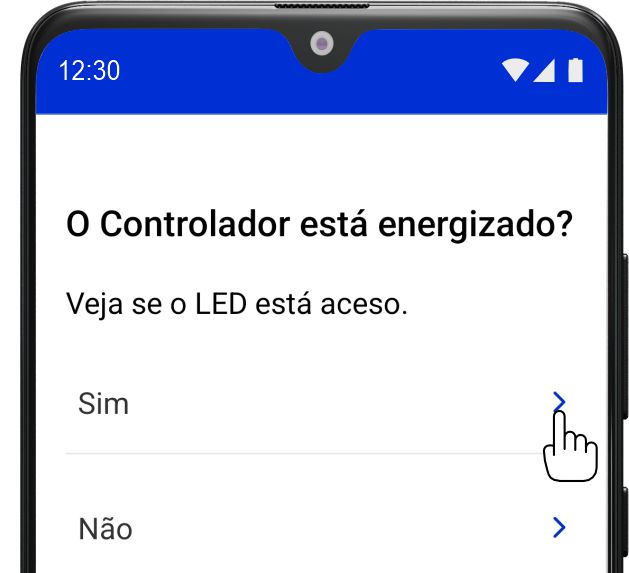

4- Verifique se o LED do medidor está acesso e clique em Sim.

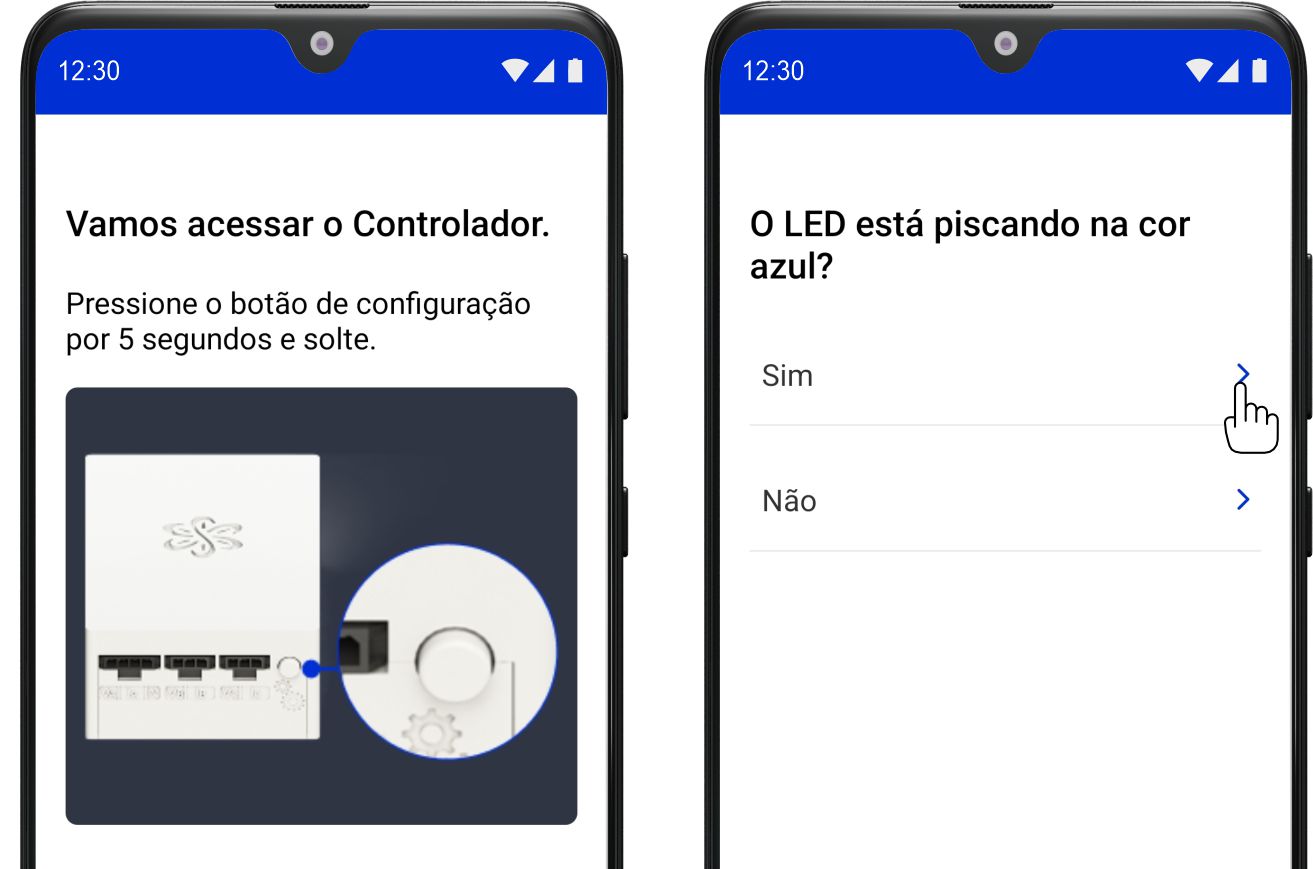

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

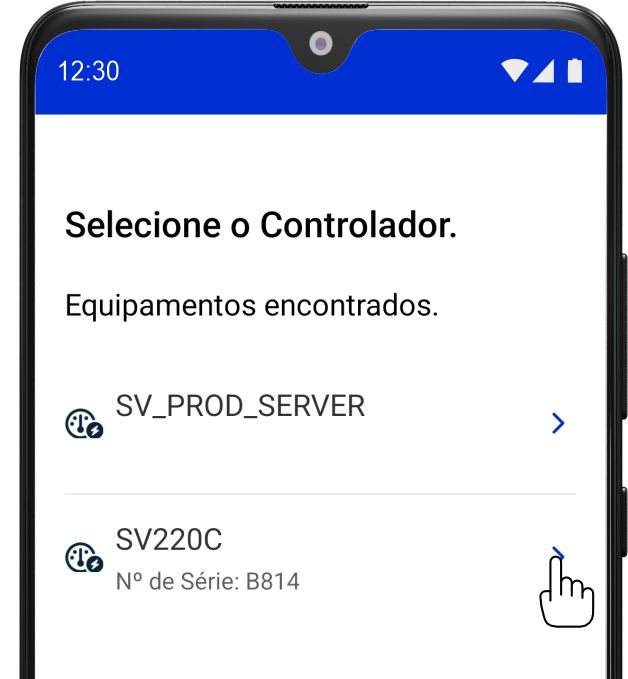

6- Selecione a serial do medidor desejado na tela de medidores próximos.

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

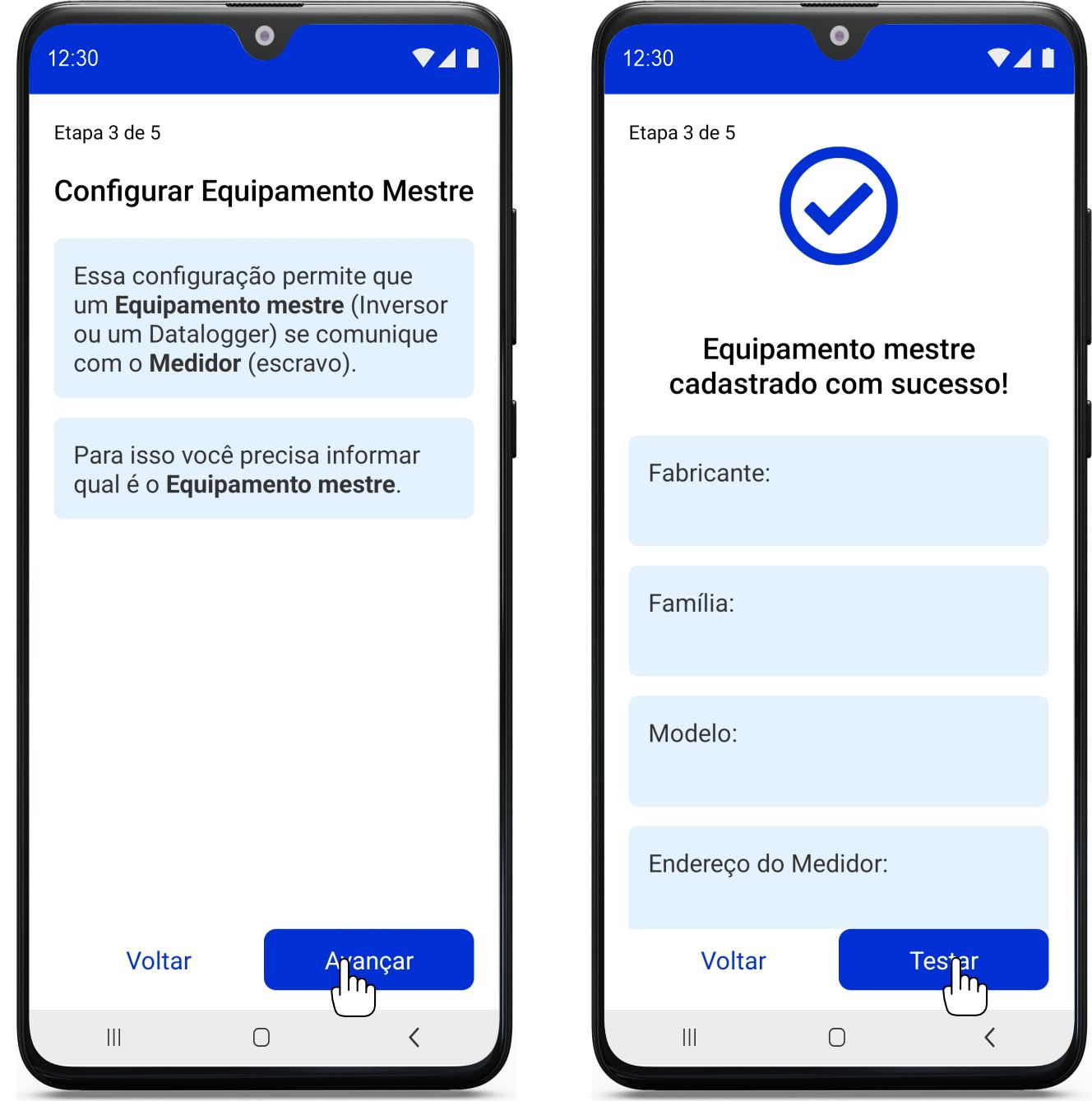

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

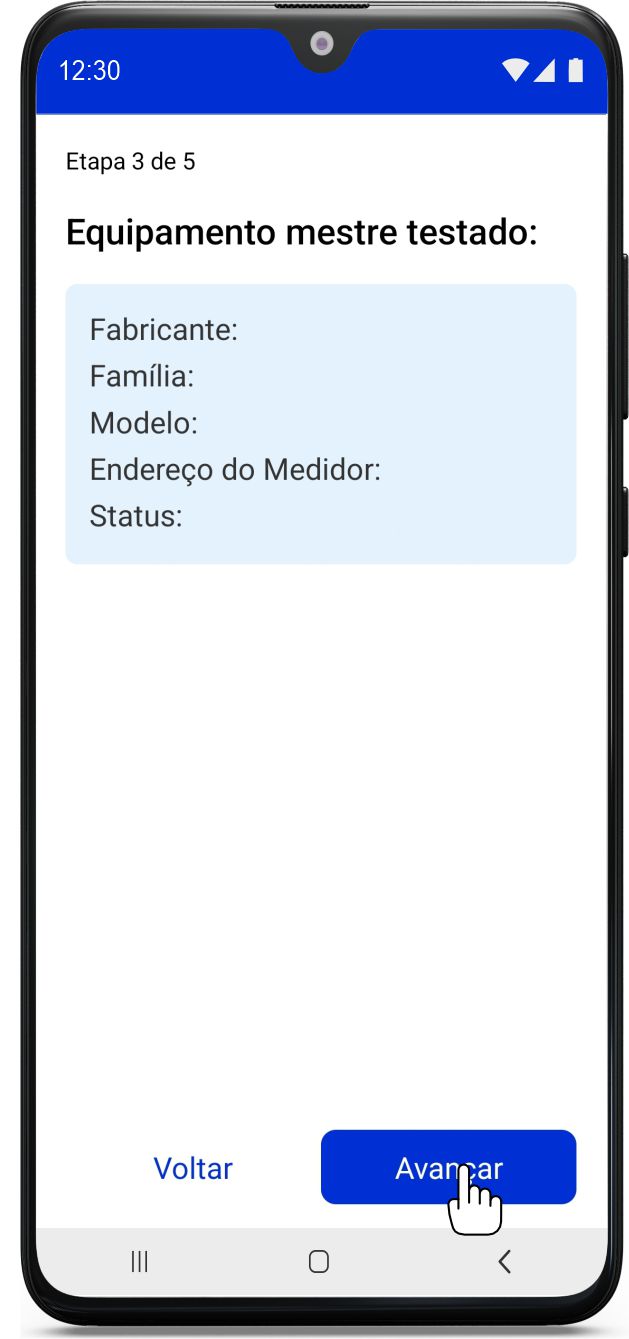

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

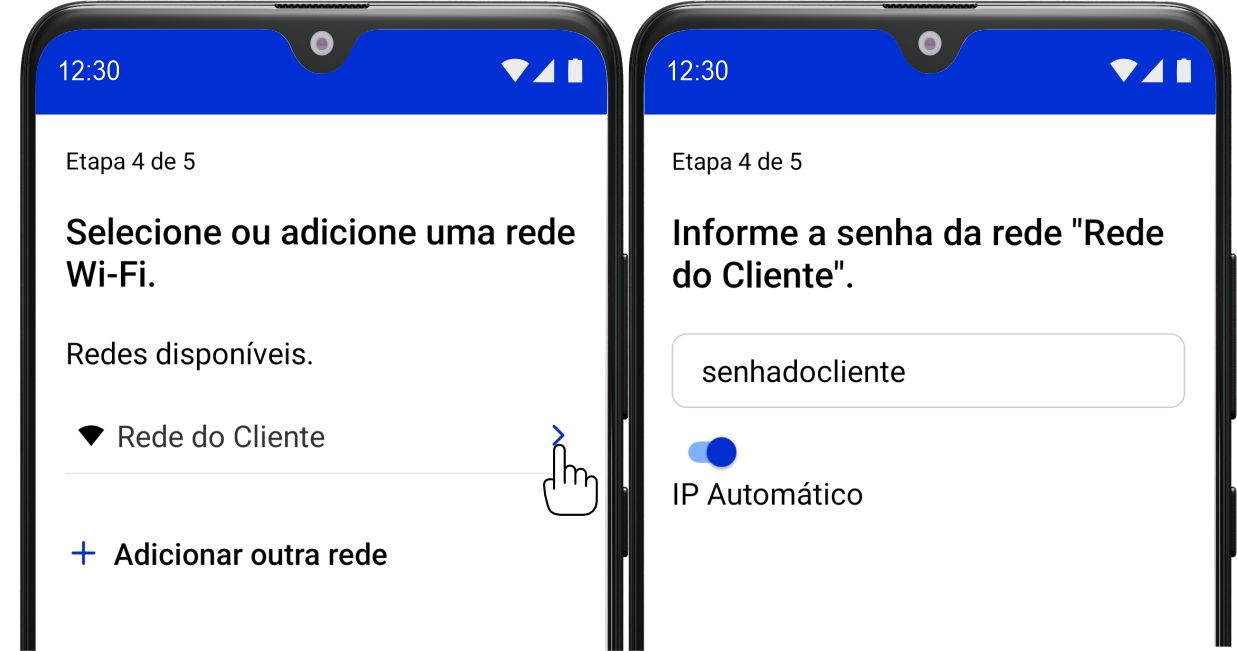

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

12- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

13- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

14- Finalize a Configuração do App.
