Como configurar o medidor GridZero SolarView no Controlador Solplanet Ai-Logger 1000

Para instalar e configurar o medidor Grid Zero no Controlador Solplanet Ai-Logger 1000 você deve realizar o passo a passo a seguir:

Em resumo:

1. Faça a instalação física do medidor e os TCs
2. Instale o medidor no controlador
3. Configure o controlador
4. Configure o medidor
5. Cadastre o medidor na SolarView
6. Faça o teste de comunicação
7. Conclua o processo.

Em detalhes:

1 Faça a instalação física do medidor e os TCs

1. Identifique o circuito que vem da rede elétrica
2. Desligue a instalação
3. Instale o Transformador de Corrente (TC)
   1. Veja a orientação correta do TC
4. Instale o cabo de referência de tensão Transformador de Potencial (TP)
   1. Cabo Vermelho (fase A),Cabo Cinza (fase B) e Cabo Marrom (fase C)
   2. Cabo Azul (neutro). Se não estiver neutro, instale o cabo azul na fase B.
   3. Garanta que o Cabo vermelho do TP está na mesma fase do TC com etiqueta Vermelha e assim sucessivamente.
   4. Ligue a Instalação.
   5. Teste:
      1. Siga o condutor no qual foi conectado o TC A (Com etiqueta Vermelha), até o ponto onde foi conectado o Cabo vermelho do TP, confirme se é o correspondente (mesma cor)

      2. Caso não seja possível seguir o condutor, faça:
         1. Coloque o multímetro na escala de tensão;
         2. Siga o condutor o qual foi conectado o TC A (Vermelho), até o ponto de derivação (emenda ou “sangria”) mais próximo;
         3. Coloque uma ponta de prova na derivação e a outra na conexão do cabo vermelho do TP correspondente (mesma cor) ao barramento/cabo, a resultante deve ser 0 (ZERO);
      3. Aplique o mesmo processo para os demais TC’s/TP’s;
5. Ligue a instalação;
6. Conecte o cabo de comunicação RS 485 no Smart Meter;
7. Conecte o cabo de comunicação RS 485 no inversor;
   1. Acesse o manual do inversor
   2. Identifique como fazer a conexão RS485 no inversor
      1. Se o conector for interno, desligue o inversor.
   3. Conecte o cabo de comunicação
   4. Ligue o inversor (caso esteja desligado)

2 Instale o medidor no controlador

1- Prepare um cabo par trançado que servirá para conectar o medidor, o inversor e o controlador

2- Desenergize o circuito corretamente, desligue os inversores e o circuito elétrico que será utilizado para alimentar o controlador e medidor.

3- Utilize o conector DC 12V para alimentar o Ai-Logger 1000 e o conector RS485 para fazer a ligação do medidor e dos inversores com o controlador.

4- Faça a conexão na porta RS485 do controlador, identificada pelo item 2 do controlador.

• 4.1 A conexão do medidor será feita na porta COM 3.
• 4.2 Conecte o cabo azul e branco RS485A(+) do medidor no borne A da porta COM3 do controlador.
• 4.3 Conecte o cabo azul RS485B(-) do medidor no borne B da porta COM3 do controlador.

5- Faça a conexão de multi-inversores dos dispositivos disponíveis.

• 5.1 O arranjo de inversores deverá ser conectado na porta COM2. Utilizando os bornes A e B para comunicar entre os inversores e controlador.
• 5.2 Os inversores devem conectar entre si usando as portas “OUT” e “IN” de cada equipamento. Utilize a porta COM2 do inversor como OUT e a porta COM1 do inversor como IN.
• 5.3 O primeiro inversor a comunicar com o Ai-Logger 1000 deverá usar o cabo que sai da porta “OUT” do inversor e conecta na porta RS485-1 do Ai-Logger 1000.

6- Ligue novamente o circuito e energize os inversores.

7- Faça a configuração do endereço de comunicação de cada um dos inversores presentes na malha.

• 7.1 Se o seu inversor tiver o visor LCD, faça a configuração pelo visor.
• 7.2 Se o seu inversor não tiver visor, faça a configuração de acesso local pelo aplicativo da Solplanet, realizando o acesso local do dongle Solplanet.

8- Finalize a configuração dos inversores.

3 Configure o Medidor

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Abra o aplicativo. No final da tela de login clique em “Configurar Medidor”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Medidor”.

3- Selecione a opção “Smart Meter SolarView Grid Zero”.

(Imagem Ilustrativa)

4- Siga o passo a passo informado no app e clique em “Iniciar Configuração”.

5- Selecione o equipamento que deseja-se configurar. Clique no serial correspondente ao equipamento nos dispositivos listados.

6- Clique em “Inspecionar”, na tela de configuração.

7- Verifique se a sua “versão de firmware” está em “1.12.2”. Se não estiver, entre em contato com a equipe de suporte técnico da SolarView para atualizar a versão do seu medidor.

8- Clique na opção “Configuração do Equipamento Mestre” e selecione os parâmetros corretos correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

• Obs: O medidor precisa ser configurado com endereço ADDR = 1.

9- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.

10- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

11- Finalize a configuração do seu medidor.

4 Configure o Controlador

1- Conecte a antena do controlador e ligue o equipamento.

2- Em seu Notebook, conecte-se na rede gerada pelo AiLogger1000.

3- Usando um navegador, conecte-se no endereço de ip “http://192.168.10.1”.

4- Na tela Inicial do controlador selecione o Idioma, o usuário e senha.

• 4.1 Caso seja a primeira instalação, a senha padrão é 12345.

5- Adicione os equipamentos no controlador na aba lateral “System Settings”. Clique em “Maintain” depois em “Device management” e por fim em “Add Device”.

• 5.1 Para adicionar o medidor, selecione as seguintes opções da tabela a seguir.
• 5.2 Após selecionar os parâmetros clique em Submit e adicione o medidor.

6- Na tela “Device Management” clique em “Auto Search” para procurar pelos inversores.

• 6.1 Selecione a porta de comunicação que esta conectado os seus inversores e clique em “Submit”.

7- Acesse a pagina “System Settings”, em sequencia acesse a aba “Energy Scheduling” e por fim acesse a opção “Active Power Schedule” para configurar o controle de exportação.

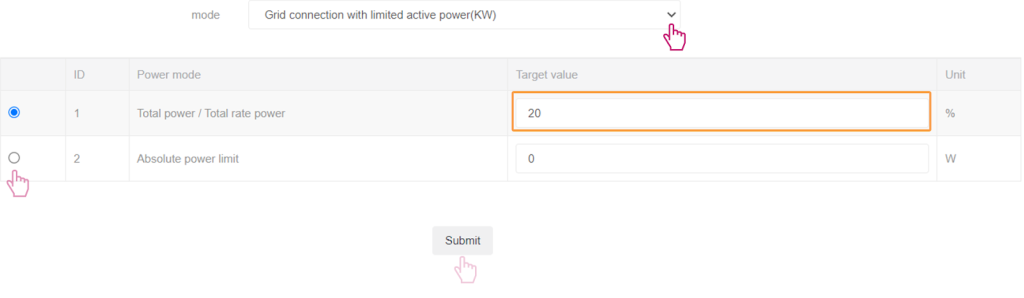

8- Clique na configuração de modo de controle e selecione “Grid Connection with limited active power (kW).

• 8.1 Selecione o modo de controle por Porcentagem ou valor fixo de potencia.
• 8.2 Insira o valor de potencia e clique em “Submit”.

9- Verifique se os seus equipamentos estão comunicando utilizando a aba “Devices”.

• 9.1 Acesse o menu “Invertes” e verifique se todos os seus inversores conectados estão sendo apresentados. Se não estiver, verifique o endereço configurado em todos os inversores conectados.
• 9.2 Acesse o menu “Smart Meters” e verifique se o seu controlador registrou o seu medidor. Aguarde 5 minutos para o controlador enviar dados. Se não houver a comunicação, verifique se a configuração e instalação do medidor foi feita corretamente.

10- Finalize a instalação do controlador.

5 Cadastre o medidor na SolarView

1. Clique aqui e veja o procedimento de cadastrar unidade;
   1. Se já tiver uma unidade geradora cadastrada, basta associar o medidor.
2. Clique aqui para Associar Equipamento à Unidade.

6 Faça o teste de comunicação

1- Verifique se o medidor foi conectado corretamente seguindo o guia Como instalar e configurar o medidor Grid Zero.

2- Verifique o seu medidor mantém o status de led “Ciano”

3- Utilizando a aba Analytics dentro da unidade, verifique se esta ocorrendo a limitação da exportação de energia. Se estiver ocorrendo exportação, repita os passos desse guia.

7 Conclua o processo.

1- Finalize a instalação e monitore a sua usina
