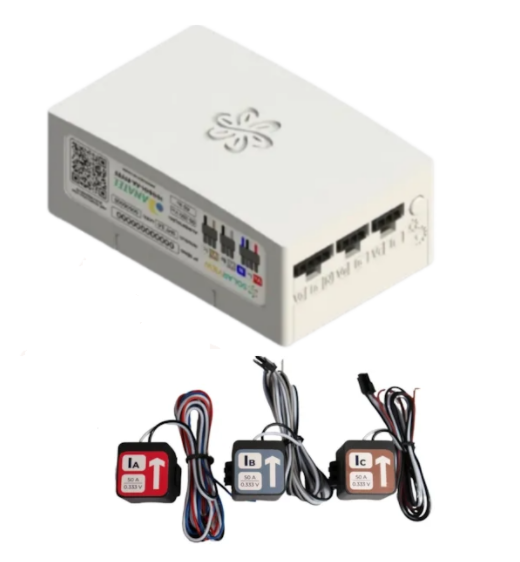

Como instalar e configurar o medidor inteligente Smart Meter SolarView 3.0?

Em resumo, para instalar e configurar o medidor, você deve:

1. Preparar instalação
2. Instalar
3. Configurar medidor
4. Cadastrar medidor
5. Monitorar e concluir

Em detalhes, para instalar e configurar o medidor, siga este procedimento:

1. Preparar instalação

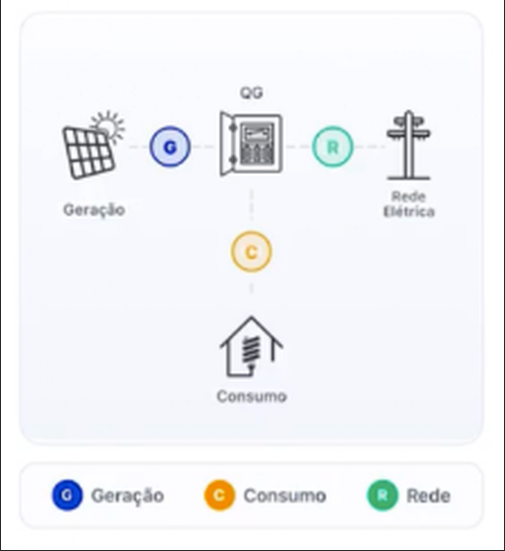

   • Identifique o circuito da rede elétrica (se escolher medir outro circuito, localize o mesmo). Clique aqui para saber mais.




   • Garanta que o TC esteja adequado ao circuito. Idealmente, a corrente nominal do TC deve ser igual à corrente máxima do disjuntor. Correntes inferiores a 20% da corrente nominal podem reduzir a exatidão da medição que é de 99,9% em valores nominais para cerca de 96 ou 95%.


   • Garanta que o TC consiga “abraçar” todos os cabos por fase. Se for necessário, troque por um TC maior.

   • Verifique se sua Tensão de Fase-Neutro é 127V ou 220V
     • O Smart Meter 3.0 opera em uma faixa de tensão 85V ~250V
     • Em caso de Circuito Delta, com Fase-Neutro em 220V, É NECESSARIO ULTILIZAR TRANSFORMADOR REBAIXADOR DE TENSÃO, ou adquirir o Smart Meter GridZero.

2. Instalar

Importante: Em hipótese alguma os cabos dos Transformadores de Corrente (TCs) deverão ser cortados.
Qualquer alteração compromete a precisão das leituras e implica na perda imediata da garantia do produto.

* Instale o Transformador de Corrente (TC) ,caso haja dúvidas clique em Veja a orientação correta do TC;

* Instale o cabo de referência de tensão Transformador de Potencial (TP);

* Cabo Vermelho (fase A),Cabo Cinza (fase B) e Cabo Marrom (fase C);

* Cabo Azul (neutro). Se não estiver neutro, instale o cabo azul na fase B.

* Garanta que o Cabo vermelho do TP está na mesma fase do TC com etiqueta Vermelha e assim
sucessivamente.

* Em seguida, ligue a Instalação.

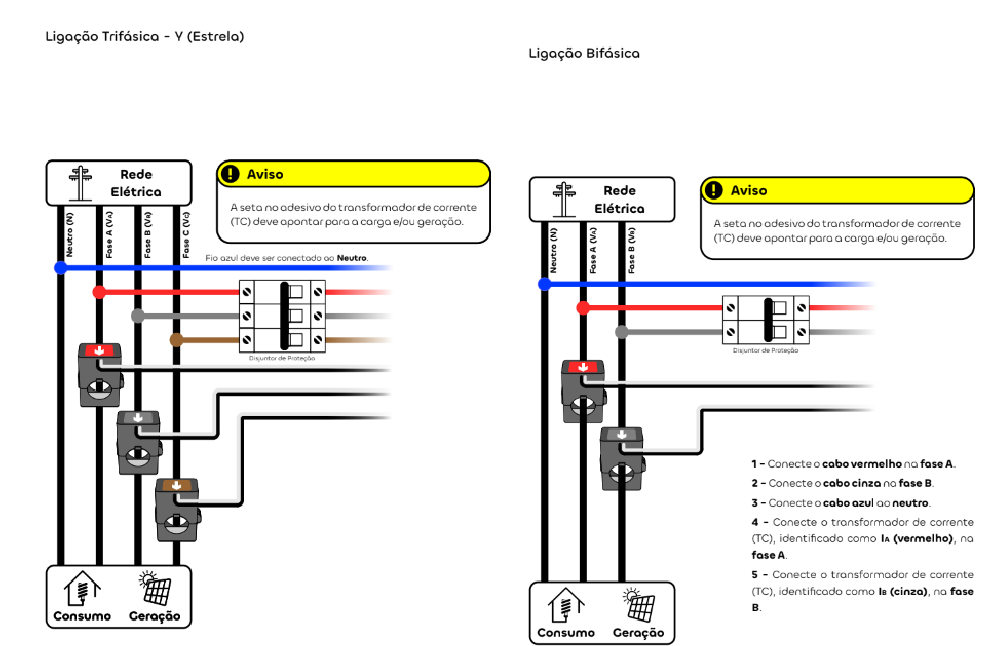

Abaixo uma ilustração de alguns exemplos de instalação dos Tcs e Tps, identifique a sua
topologia e instale de acordo.

Observação:

* O medidor inteligente smart meter deve ser instalado em ambientes protegidos contra a chuva, poeira ou qualquer tipo de intempérie.

* É necessário a instalação onde o acesso à rede Wi-Fi do proprietário seja estável. Um local com intensidade do sinal Wi-Fi bem forte irá evitar problemas no envio de dados para o portal de monitoramento e na
atualização de firmware.

3- Configurar o medidor

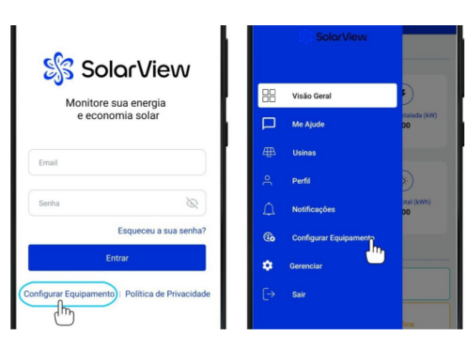

Acesse o medidor

Ligue o bluetooth do smartphone;

Acesse o aplicativo SolarView (baixe na google play ou app store);

Clique em acessar medidor;

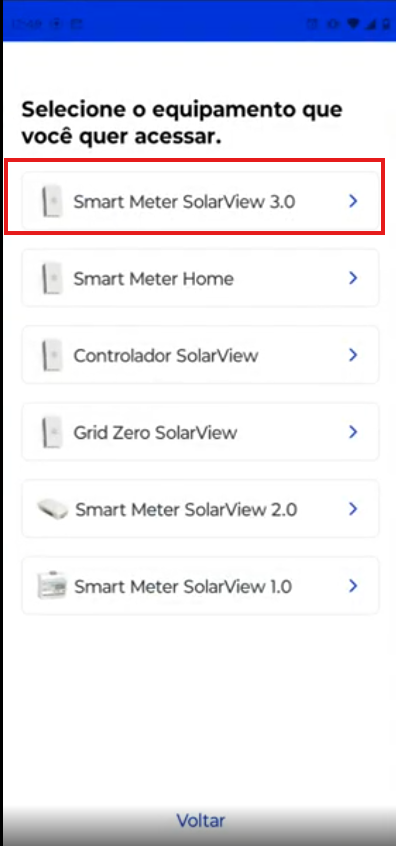

Selecione o medidor desejado (Smart Meter 3.0);

Dê as permissões necessárias.

Siga as instruções de configuração informadas pelo próprio App

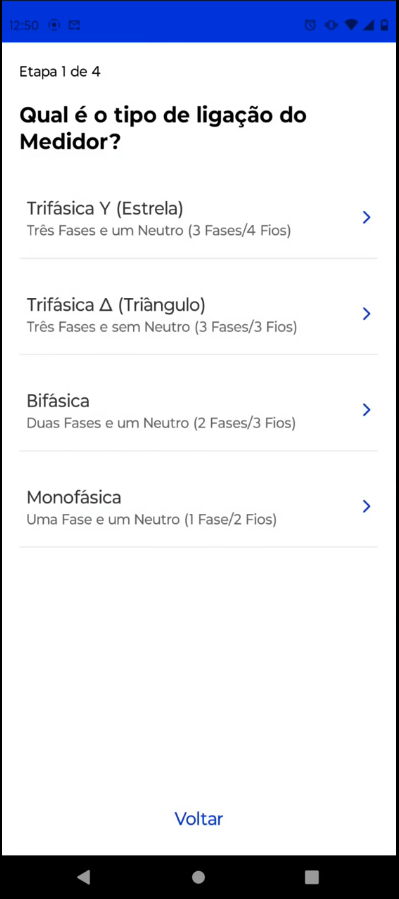

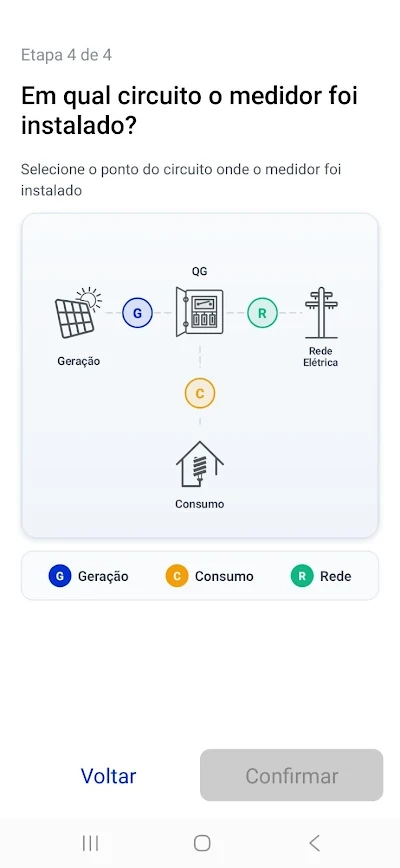

Informe se o circuito é MONO, BI ou TRIFÁSICO

Informe se a instalação é ESTRELA ou TRIÂNGULO (DELTA)

Se tiver neutro, selecione ESTRELA

Se não tiver neutro, selecione TRIÂNGULO (DELTA)

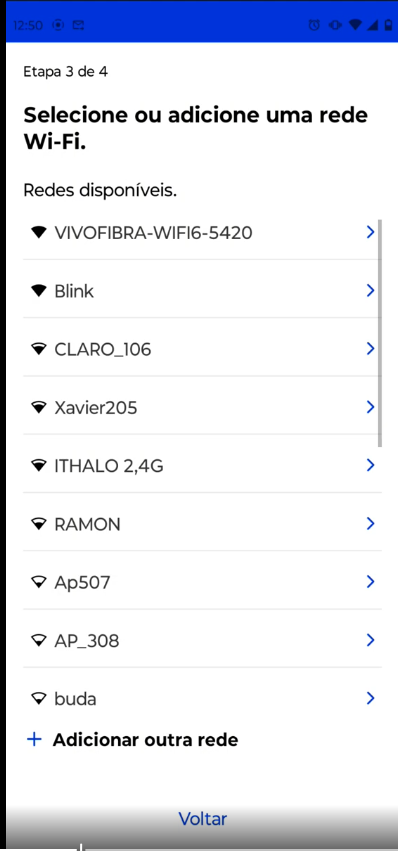

Configure a rede de internet Wifi de acordo com a sua rede local.

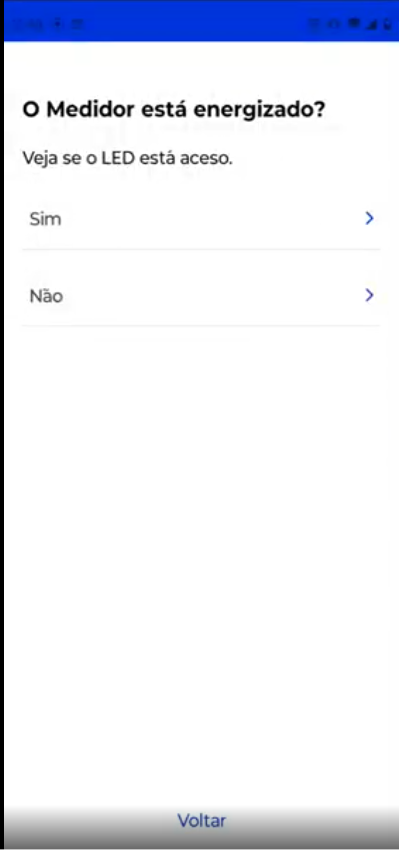

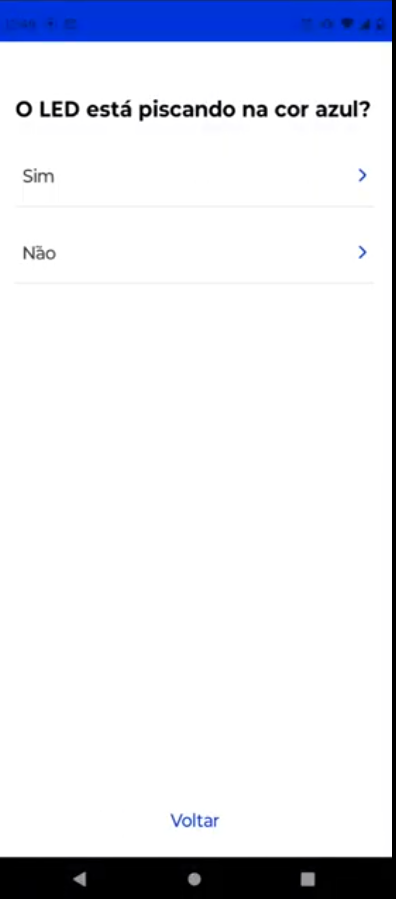

Verifique se a luz azul do led está acesa.

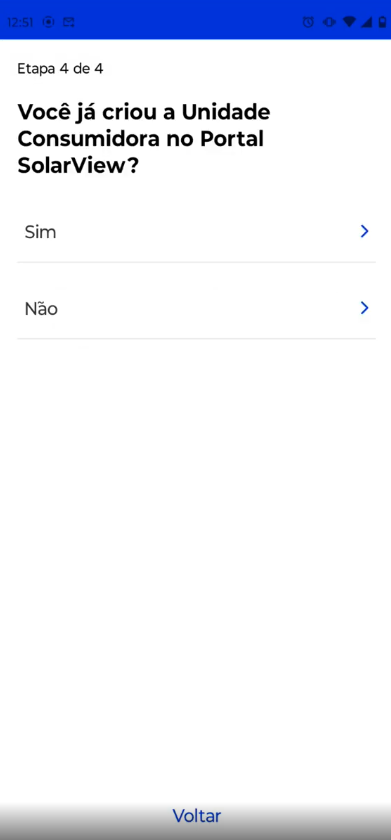

4- Cadastrar o medidor

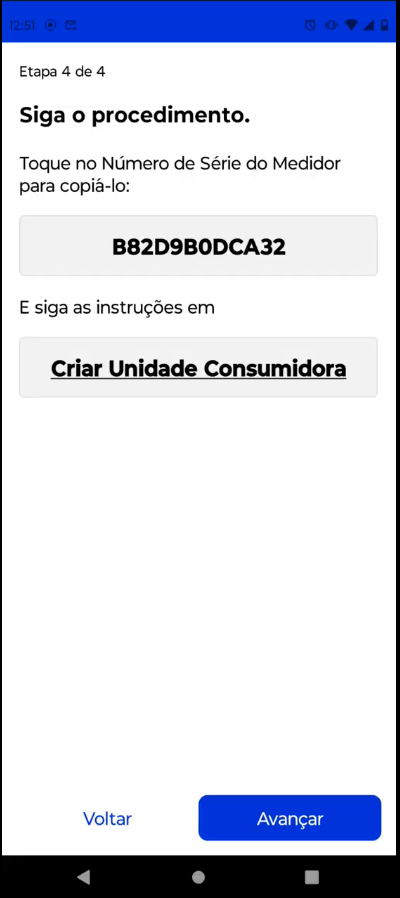

Clique aqui e veja o procedimento de cadastrar unidade;

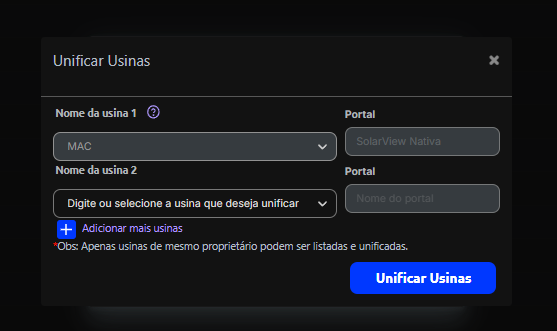

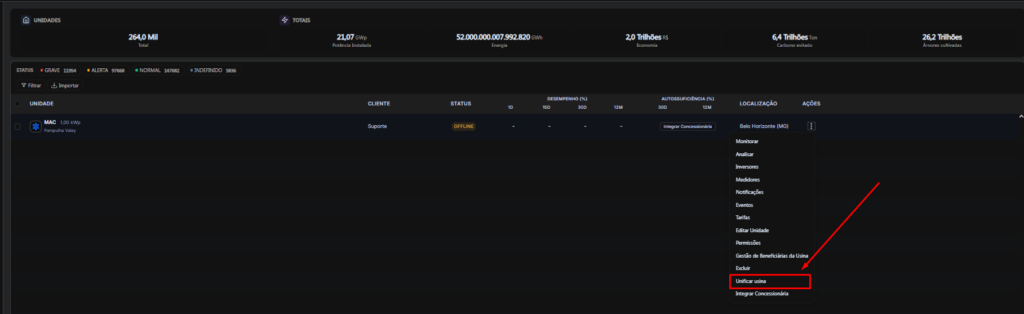

Se já tiver uma unidade geradora cadastrada, basta associar o medidor.

Clique aqui para Associar Equipamento à Unidade;

Defina o tipo de visualização:

Acesse a unidade;

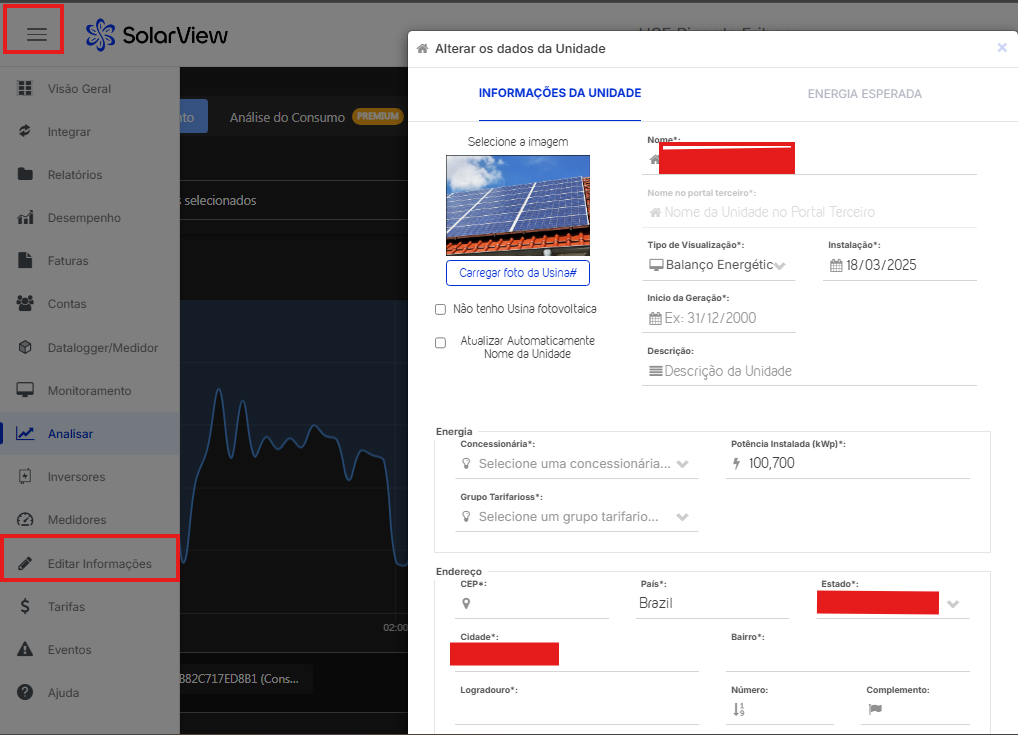

“Menu” >> “Editar Informações” (✏):

Preencha os dados;

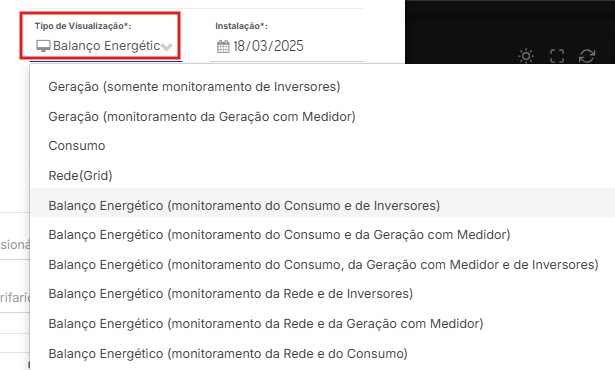

Selecione o “Tipo de Visualização”:

Clique em “Salvar” no botão no canto inferior direito ao final da tela.

5. Monitora e concluir
   1. Desligue o circuito
   2. Aguarde 15 min e ligue novamente
   3. No app da Solarview, clique em Acessar o medidor >> Ver Medições >> Verifique a aba Potência Ativa
   4. Também é possível verificar no computador o gráfico de monitoramento em “Analisar”;

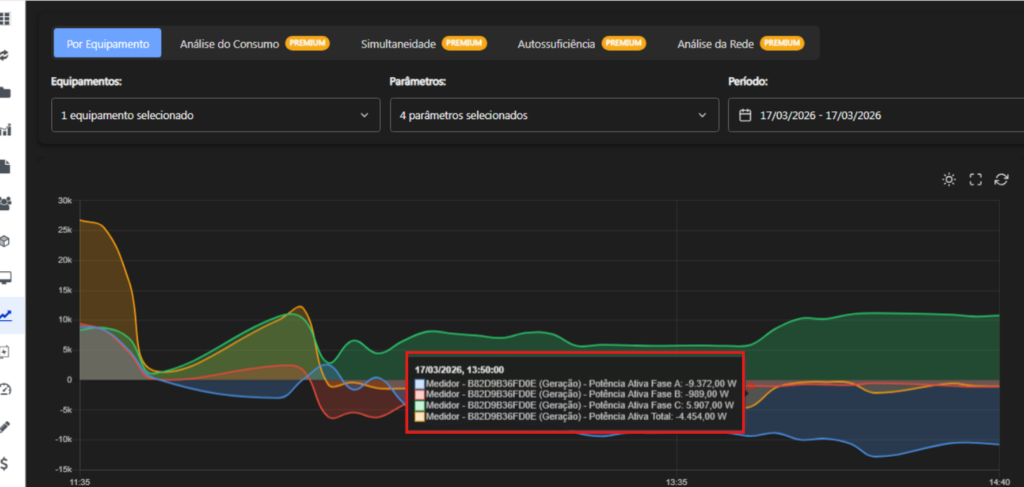

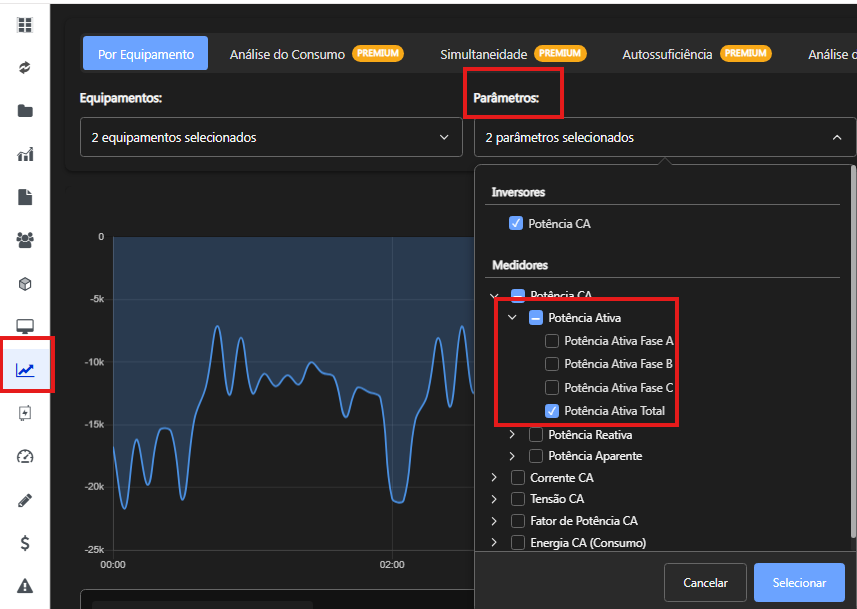

      1. Selecione em: Parâmetros: “Potencia Ativa Total (W)”;




      2. Os dados após o horário em que se desligou a usina, devem está negativos.
      3. Verifique também o comportamento em: Parâmetros: “Potencia Fase A (W)”, “Potencia Fase B (W)” e “Potencia Fase C (W)”;
      4. Os dados após o horário em que se desligou a usina, devem está negativos. Caso contrario revise a instalação ou acione o suporte.




         5. Com os dados coerentes, basta seguir acompanhando a unidade.




E se a instalação der errado?

Abaixo estão os erros comuns durante a instalação e configuração do medidor inteligente smart meter e como resolve-los:

*Não consegui configurar o medidor via bluetooth.

Solução:

-Desinstale o app da solarview e reinstale;

-Veja se foi concedida as permissões para a utilização do App em seu dispositivo,

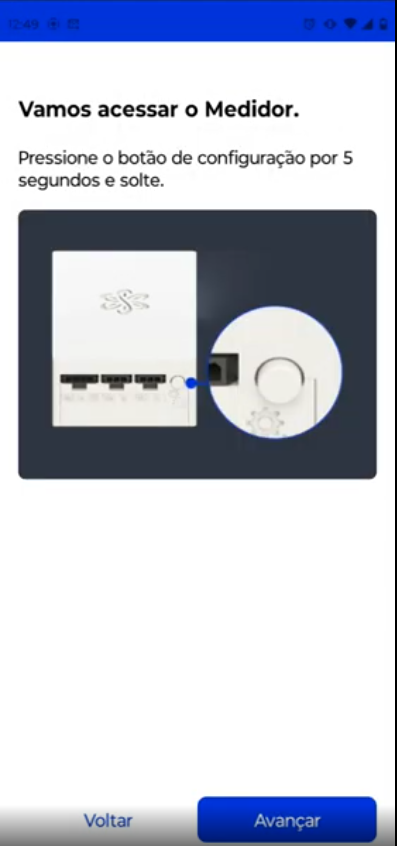

-Em seguida, pressione o botão de configuração do medidor até a luz de led ficar azul;

-Realize a configuração conforme orientado anteriormente

*A leitura das fases está diferente, uma está positiva e outra negativa.

Solução:

*Teste de confrontar os dados do medidor

*Teste para verificar o casamento TC-TP

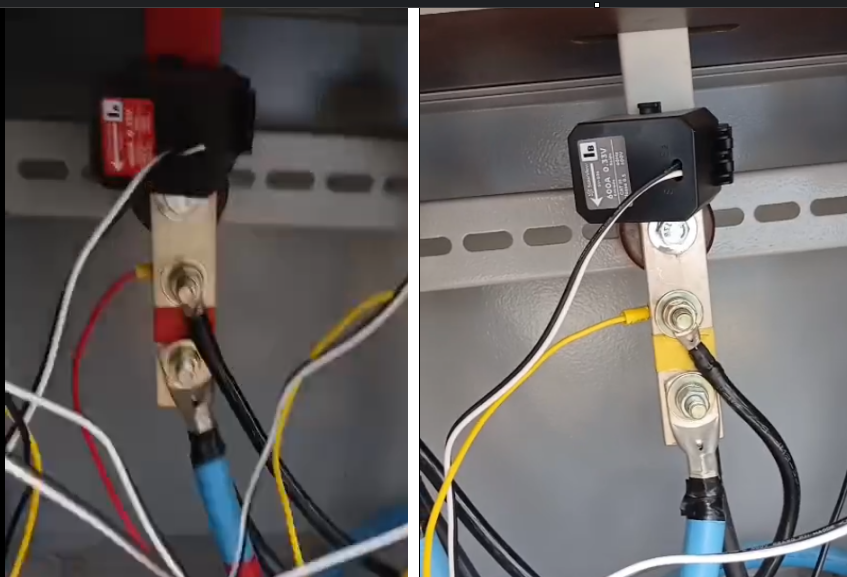

*Verificar o posicionamento das setas dos tcs

-Verificar o casamento TC-TP

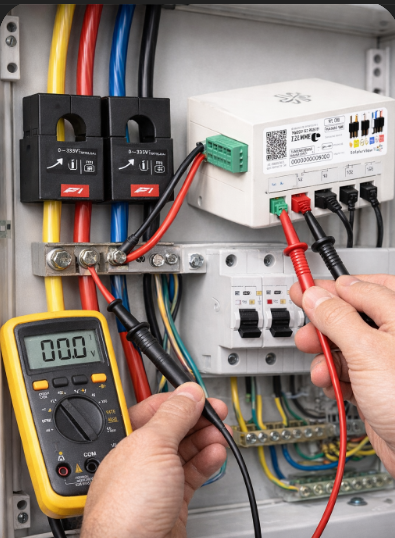

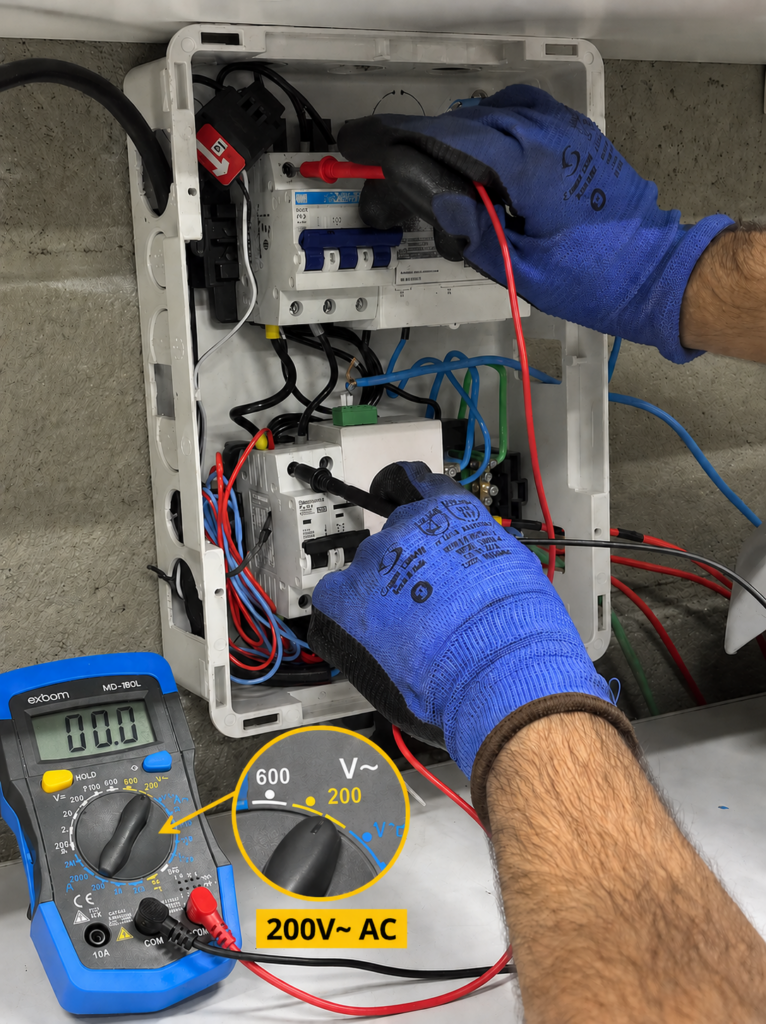

– Coloque o multímetro na escala de tensão;
Siga o condutor o qual foi conectado o TC A (Vermelho), até o ponto de derivação (emenda ou “sangria”) mais próximo;
– Coloque uma ponta de prova na derivação e a outra na conexão do cabo vermelho do TP correspondente (mesma cor) ao barramento/cabo, a resultante deve ser 0 (ZERO);

-Realize o teste para as demais fases.

imagem ilustrativa

*Confronte os dados do medidor.

-Com um alicate amperímetro verifique a corrente dos TC’s;
-Morda com a garra próxima a cada um dos 3 TC’s e verifique com o registrado na aba de configuração do medidor.

-Verifique a tensão F-N (fase e neutro) de cada fase e compare com o registrado na aba de configuração do medidor.

-Os valores registrados na aba: “Ver Medições”, no acesso local do medidor.

-Realize esse teste nas 3 fases

*Verifique se o posicionamento das setas nos Tcs estão para o mesmo sentido

Caso o problema persista, entre em contato com o suporte solarview.

Você também pode acessar o guia rápido:

Clique e acesse o Guia Rápido de Instalação do medidor inteligente Smart Meter SolarView 3.0

Clique e baixe o Cheklist de Instalação e Configuração do Medidor 3.0 .

Se for outro modelo, verifique os guias de instalação dos medidores:

Guia de instalação do Smart Meter 1.0

Guia de instalação do Smart meter 2.0

Qualquer dúvida, entre em contato com nosso time de atendimento de segunda à sexta das 9h às 17h no canal:
https://wa.me/553134433225

E lembre de conferir as novidades na loja solarview com nosso time comercial =D
https://wa.me/31983708233

Abraço
Time SolarView
