COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR FoxESS – MONOFÁSICO (G7~10.5)

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor.

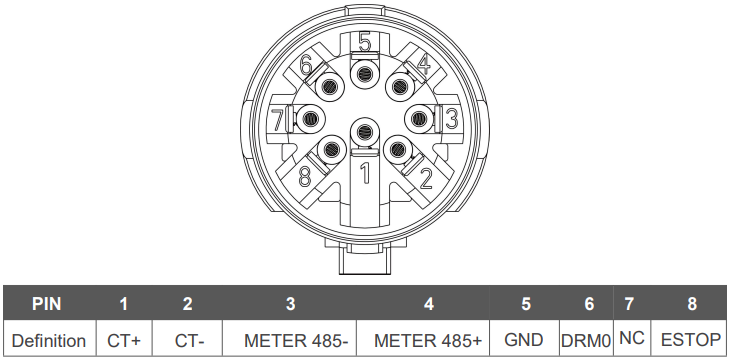

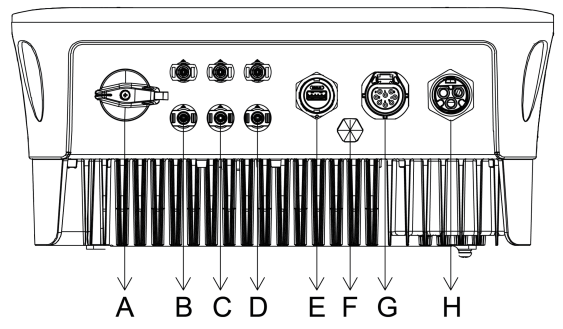

2- Utilizaremos o conector da porta “COM” para realizar a comunicação entre o medidor e o inversor. Será necessário identificar qual modelo de porta “COM” o seu inversor possui.

3-Conecte os fios do medidor nos bornes “4” e “3”, seguindo a devidas polaridades dos fios. Para isso, siga a imagem. Por fim, finalize a montagem do conector.

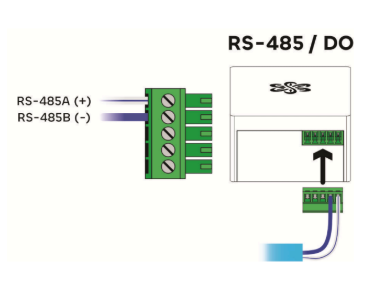

3.1 Faça a conexão dos cabos no borne do medidor, conforme a imagem a seguir.

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

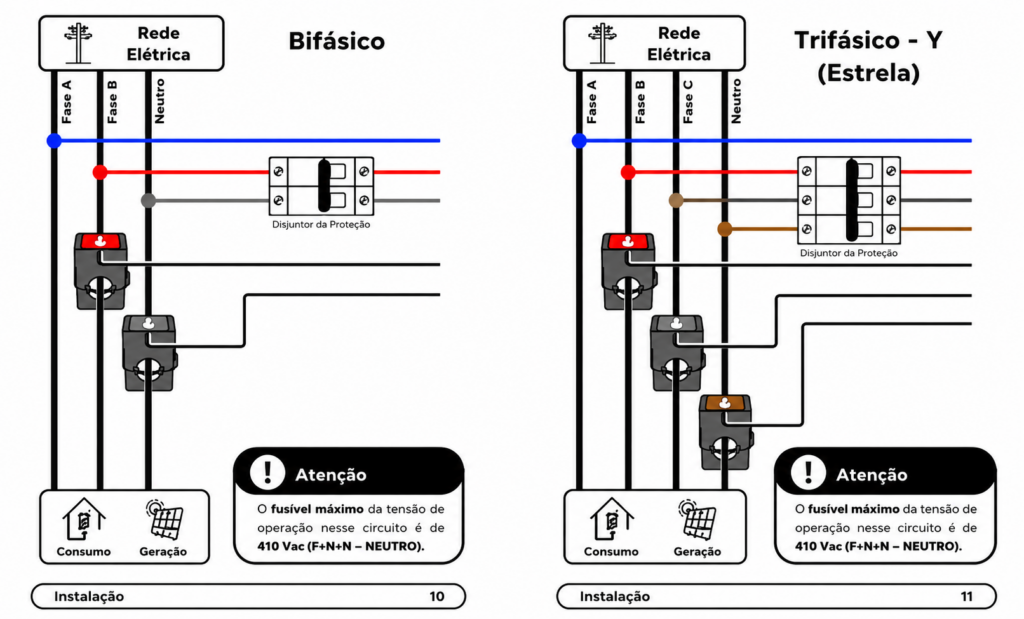

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua
topologia e instale de acordo.

3.2 – Finalize a instalação e ligue o inversor .

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR FoxESS MONOFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2-  Clique aqui para ver todas as configurações que devem ser feitas no APP SolarView.

3-  Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

4- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a“Fabricante”, “Família”,“Modelo” e “Endereço”, seguindo a tabela abaixo:

Fabricante	Foxess
Família	Inversor Monofásico
Modelo	Todos
Endereço	1

5- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

5.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

5.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

5.3) Verifique se a instalação física do medidor foi corretamente concluída , clicando no guia: Como instalar e configurar o medidor Grid Zero.

13-Finalize a Configuração do App.

CONFIGURAÇÃO DO INVERSOR

1- Com o inversor ligado, utilize a tecla de toque do inversor para acessar as opções de configuração do inversor.

Pressione a tecla por 1s para navegar entre as opções.

Pressione a tecla por 3s para entrar nas configurações.

2- Navegue pelos menus até encontrar a opção “Settings” e acesse ela. Utilize a senha padrão “3210” para utilizar as funções de configuração. Navegue pelas opções e acesse a opção “Meter” e habilite o medidor.

(Obs.: se a senha padrão não funcionar, entre em contato com o seu instalador ou a fabricante do inversor).

3- Após habilitar o medidor, pressione a tecla por 1s para aumentar o valor de potência em +1. Se a potência desejada for “0W”, deixe o valor como zero para que a função grid zero ocorra. Confirme o ajuste pressionando e segurando a tecla por 3s.

4- Finalize a instalação e monitore o seu medidor.
