COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR SOLIS – MONOFÁSICO (SOLIS-S6-GR1P7K~10K03-NV-ND)?

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

(Atenção: Antes de iniciar essa etapa, desligue o lado CC e o lado CA do inversor)

1- Para realizar a conexão com o Grid Zero SolarView, utilize um conector e o cabo RS485 e conecte os cabos seguindo o padrão: o cabo azul e branco sendo o 485_A e o cabo azul sendo o 485_B. Conecte-o à porta Meter.

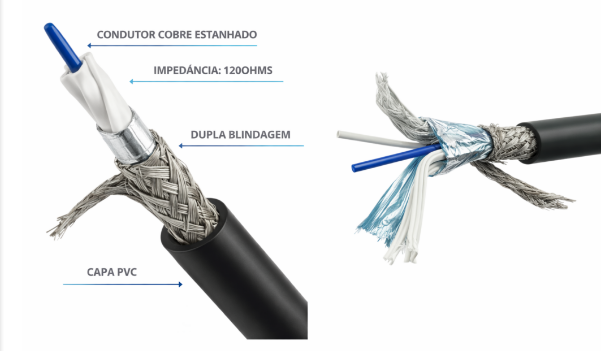

Imagens do cabo RS485 de duas vias trançado

Especificações Técnicas do cabo no final do artigo

COMO CONFIGURAR O INVERSOR SOLIS – MONOFÁSICO PELO APP PARA A LIMITAR POTÊNCIA USANDO O MEDIDOR GRID ZERO SOLARVIEW

(Obs.: Será necessário utilizar o aplicativo de configuração da Solis: Soliscloud APP.)

1- Abra o aplicativo da Solis, acesse a opção “More Tools”, em seguida “Local operation” e por fim selecione a conexão por “Bluetooth” ou por “WiFi”. Selecione o inversor desejado seguindo a serial do equipamento. Em seguida, faça o login da sua conta se você for o instalador ou o proprietário da conta.

2- Na tela inicial do aplicativo você deverá acessar as configurações de “EPM-Interno”. Para isso, basta seguir: “Settings->EPM Setting -> Built-in EPM Setting”.

3- Selecione as configurações conforme a tabela abaixo:

Built-in EPM mode	Meter in Grid Mode
System Export Power Limit Value	0100W
Built-in EPM Failsafe Switch	Enable
Meter Selection	1P Acrel DTSD1352

4- Salve e encerre a configuração.

CONEXÃO COM O MEDIDOR

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua
topologia e instale de acordo.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Clique aqui para ver todas as configurações que devem ser feitas e como criar uma unidade consumidora no APP SolarView.

3- Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

4- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

Fabricante	Solis
Família	Inversor Monofásico
Modelo	Todos
Endereço	1

5- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

5.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

5.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

5.3) Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

Especificação Técnica do cabo RS485

• Tipo: Cabo Automação 1PR 17~22 AWG BF+T
• Condutores: 2 vias (par trançado)

• Isolação: Dupla blindagem
• Blindagem em fita de alumínio (bainha de fita)
• Fio de dreno (terra)
• Capa externa em PVC
• Seção transversal: 0,5 mm² ~ 1,0 mm² (17~22 AWG)
• Impedância característica: 120 ohms
• Nomenclatura técnica: 1Px 0,5 mm² ~ 1,0 mm² / 17~22 AWG 120 ohms

DOCUMENTAÇÃO DE REFERÊNCIA

Manual Solis S6-GR1P7K03-NV-ND / S6-GR1P8K03-NV-ND / S6-GR1P9K03-NV-ND / S6-GR1P10K03-NV-ND
