Como configurar o medidor GridZero SolarView no Controlador EPM3-5G-PRO

Para instalar e configurar o medidor Grid Zero no Controlador EPM3-5G-PRO você deve realizar o passo a passo a seguir:

Em resumo:

  1. Faça a instalação física do medidor e os TCs
  2. Instale o medidor no controlador
  3. Configure o controlador
  4. Configure o medidor
  5. Cadastre o medidor na SolarView
  6. Faça o teste de comunicação
  7. Conclua o processo.

Em detalhes:

1 Faça a instalação física do medidor e os TCs

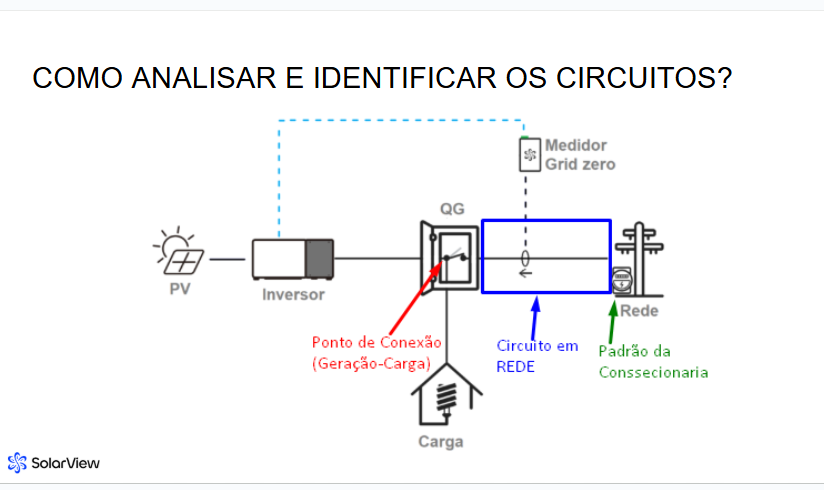

  1. Identifique o circuito que vem da rede elétrica
  2. Desligue a instalação
  3. Instale o Transformador de Corrente (TC)
    1. Veja a orientação correta do TC
  4. Instale o cabo de referência de tensão Transformador de Potencial (TP)
    1. Cabo Vermelho (fase A),Cabo Cinza (fase B) e Cabo Marrom (fase C)
    2. Cabo Azul (neutro). Se não estiver neutro, instale o cabo azul na fase B.
    3. Garanta que o Cabo vermelho do TP está na mesma fase do TC com etiqueta Vermelha e assim sucessivamente.
    4. Ligue a Instalação.
    5. Teste:
      1. Siga o condutor no qual foi conectado o TC A (Com etiqueta Vermelha), até o ponto onde foi conectado o Cabo vermelho do TP, confirme se é o correspondente (mesma cor)
      2. Caso não seja possível seguir o condutor, faça:
        1. Coloque o multímetro na escala de tensão;
        2. Siga o condutor o qual foi conectado o TC A (Vermelho), até o ponto de derivação (emenda ou “sangria”) mais próximo;
        3. Coloque uma ponta de prova na derivação e a outra na conexão do cabo vermelho do TP correspondente (mesma cor) ao barramento/cabo, a resultante deve ser 0 (ZERO);
      3. Aplique o mesmo processo para os demais TC’s/TP’s;
  5. Ligue a instalação;
  6. Conecte o cabo de comunicação RS 485 no Smart Meter;
  7. Conecte o cabo de comunicação RS 485 no inversor;
    1. Acesse o manual do inversor
    2. Identifique como fazer a conexão RS485 no inversor
      1. Se o conector for interno, desligue o inversor.
    3. Conecte o cabo de comunicação
    4. Ligue o inversor (caso esteja desligado)

2 Instale o medidor no controlador

1- Prepare um cabo par trançado que servirá para conectar o medidor, o inversor e o controlador.

2- Desenergize o circuito corretamente, desligue os inversores e o circuito elétrico que será utilizado para alimentar o controlador e medidor.

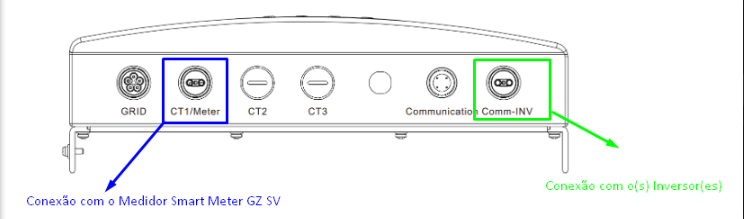

3- Utilize o conector GRID para alimentar o EPM3-5G-PRO e os conectores Meter para fazer a ligação do medidor e o conector Comm-Inv para fazer a comunicação dos inversores com o controlador.

4- Faça a conexão na porta Meter.

  • 4.1 Nos conectores Solis o Cabo Amarelo representa a RS485-A e o Cabo Azul representa a RS485-B. A conexão do medidor será feita no borne Meter
  • 4.2 Faça a conexão do borne RS-485A+ do medidor no cabo Amarelo do Conector Meter.
  • 4.3 Faça a conexão do borne RS-485B- do medidor no cabo Azul do Conector Meter.

5- Faça a conexão na porta Comm-INV do controlador

  • 5.1 A conexão dos Inversores  será feita nos Comm-INV. As conexões são feitas no borne positivo “RS485+” e negativo “RS485-“
  • 5.2 Identifique qual o modelo de conector da porta COM o seu inversor possui.
  • 5.3 O modelo 1 utiliza os bornes 3 positivo e 4 negativo para conectar na porta Comm-INV do controlador. Se for o caso de multi-inversor, realize a daisy-chain, interligando todos os bornes 3 e 4 dos inversores necessários.
  • 5.4 O modelo 2 utiliza os bornes 3 positivo e 4 negativo na porta Comm-INV. Se for o caso de multi-inversor, faça a conexão nos pinos 1(positivo) e 2(negativo) formando a configuração Multi-Inversor, para esse modelo de conexão.
  • 5.5 O modelo 3 segue a regra do modelo 2, porém tem a presença da comunicação PLC na placa interna dele. É necessário alterar a posição do botão Switch para RS485, senão a comunicação com o inversor e o controlador não irá ocorrer.

Modelo 1

Modelo 2

Modelo 3

6- Ligue novamente o circuito e energize os inversores.

3 Configure o Controlador

1- No visor do EPM aperte e segure as teclas ESC e ENTER para desbloquear o seu Display.

2- Pressione Down até encontrar a opção Advanced Settings.

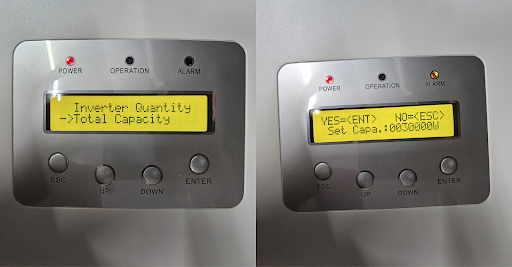

3- Acesse a opção Inverter Quantity e coloque a quantidade de inversores sendo controlado pelo EPM. Acesse a opção Total Capacity e ajuste a capacidade total de potencia presente no controle.

4- Acesse a opção Meter Settings e entre na configuração Meter Selection e selecione a opção Three Phase. Dentro de Meter Settings acesse a opção Set Meter CT e configure o valor para 1:1.

5- Dentro da opção Advenced Settings ative o parâmetro de segurança na opção FailSafe.

6- Finalize a configuração no EPM e faça as configurações nos Inversores Solis que serão controlados.

  • 6.1 No inversor acesse a opção Advanced Settings, e entre na opção External EPM Set e lá selecione a opção 5G-EPM.
  • 6.2 No inversor Acesse a opção Settings e entre no parâmetro Address configure um endereço diferente para cada inversor conectado no EPM.

7- Finalize a configuração do EPM e dos Inversores.

4 Configure o Medidor

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

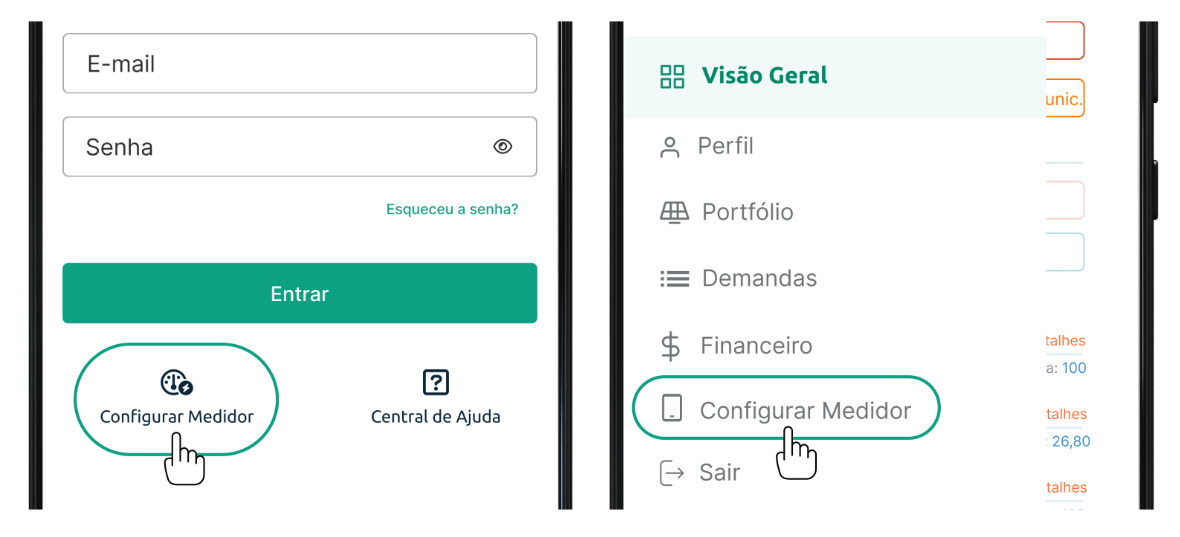

2- Abra o aplicativo. No final da tela de login clique em “Configurar Medidor”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Medidor”.

3- Selecione a opção “Smart Meter SolarView Grid Zero”.

4- Siga o passo a passo informado no app e clique em “Iniciar Configuração”

5- Selecione o equipamento que deseja-se configurar. Clique no serial correspondente ao equipamento nos dispositivos listados.

6- Clique em “Inspecionar”, na tela de configuração.

7- Verifique se a sua “versão de firmware” está em “1.12.1”. Se não estiver, entre em contato com a equipe de suporte técnico da SolarView para atualizar a versão do seu medidor.

8- Clique na opção “Configuração do Equipamento Mestre” e selecione os parâmetros corretos correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

  • Obs: O medidor precisa ser configurado com endereço ADDR = 1.
FabricanteSolis
FamíliaControladores
ModeloTodos
Endereço1
Taxa de transmissão9600 bps
Número de bits8
Bit de paridadeNenhum
Bit de parada1

9- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

5 Cadastre o medidor na SolarView

  1. Clique aqui e veja o procedimento de cadastrar unidade;
    1. Se já tiver uma unidade geradora cadastrada, basta associar o medidor.
  2. Clique aqui para Associar Equipamento à Unidade.

6 Faça o teste de comunicação

1- Verifique se o medidor foi conectado corretamente seguindo o guia Como instalar e configurar o medidor Grid Zero.

2- Verifique o seu medidor mantém o status de led “Ciano”

3- Utilizando a aba Analytics dentro da unidade, verifique se esta ocorrendo a limitação da exportação de energia. Se estiver ocorrendo exportação, repita os passos desse guia.

7 Conclua o processo.

1- Finalize a instalação e monitore a sua usina
