COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR SUNGROW- TRIFÁSICO (SUNGROW SG3.0RT / SG4.0RT / SG5.0RT / SG6.0RT / SG7.0RT / SG8.0RT / SG10RT / SG12RT / SG15RT / SG17RT / SG20RT)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

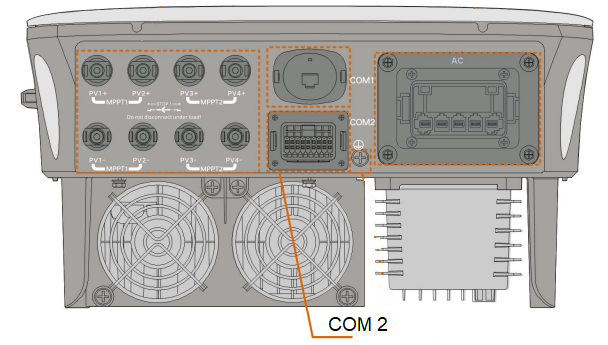

3- Conecte o cabo nos bornes A2 e B2 na porta “COM 2”.

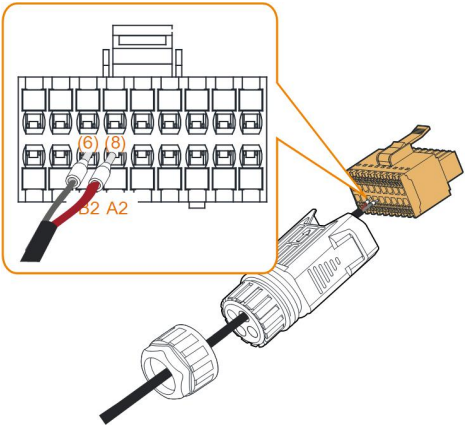

3.1 Desmonte o conector do cabo de comunicação.

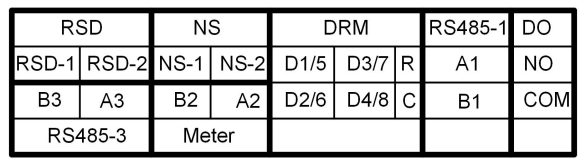

3.2 Identifique os terminais A2 e B2.

3.3 Passe o cabo no conector.

3.4 Conecte o fio azul e branco no borne A2.

3.5 Conecte o fio azul escuro no borne B2.

3.6 Conecte o conector na porta COM 2.

4- Finalize a instalação do cabo de comunicação e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SUNGROW TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Abra o aplicativo. No final da tela de login clique em “Configurar Medidor”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Medidor”.

3- Selecione a opção “Smat Meter SolarView Grid Zero”.

(Imagem Ilustrativa)

4- Siga o passo a passo informado no app e clique em “Avançar”.

5- Selecione o equipamento que deseja-se configurar. Clique no serial correspondente ao equipamento nos dispositivos listados.

6- Clique em “Configuração Completa”, na tela de configuração.

7- Verifique se a sua “versão de firmware” está em “1.11.1”, ou maior. Se não estiver, entre em contato com a equipe de suporte técnico da SolarView para atualizar a versão do seu medidor.

8- Clique na opção “Configuração do Equipamento Mestre” e selecione os parâmetros corretos correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

• Obs: O medidor precisa ser configurado com endereço ADDR = 254. Caso o inversor não tenha a opção “254”, coloque o inversor e medidor em ADDR = 246

8- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.

9- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

10- Finalize a configuração do seu medidor.

COMO CONFIGURAR O INVERSOR

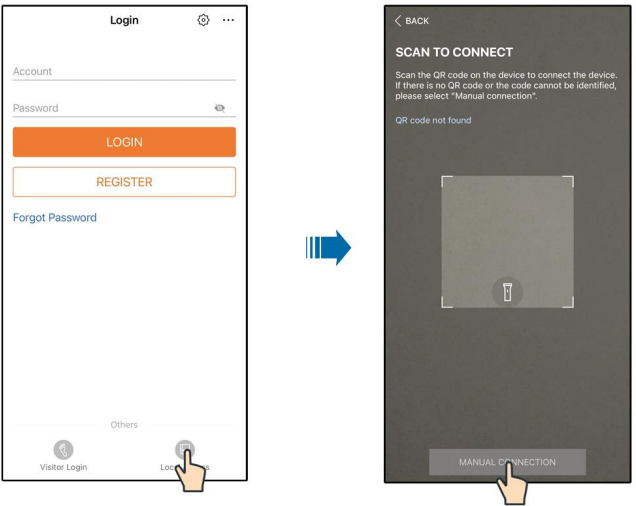

1- Após configurar o medidor Grid Zero SolarView, abra o aplicativo “iSolarCloud”, aperte o botão “Local Access” localizado no canto inferior para realizar a conexão local com o inversor.

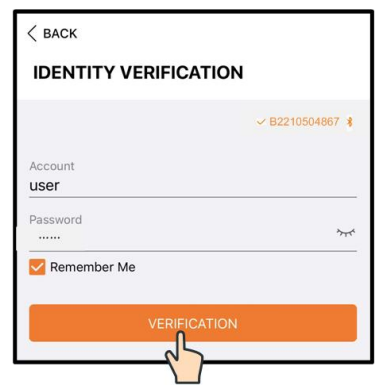

2- Após selecionado o inversor desejado, será necessário realizar o login usando a conta admin.

login: admin
senha: 091030

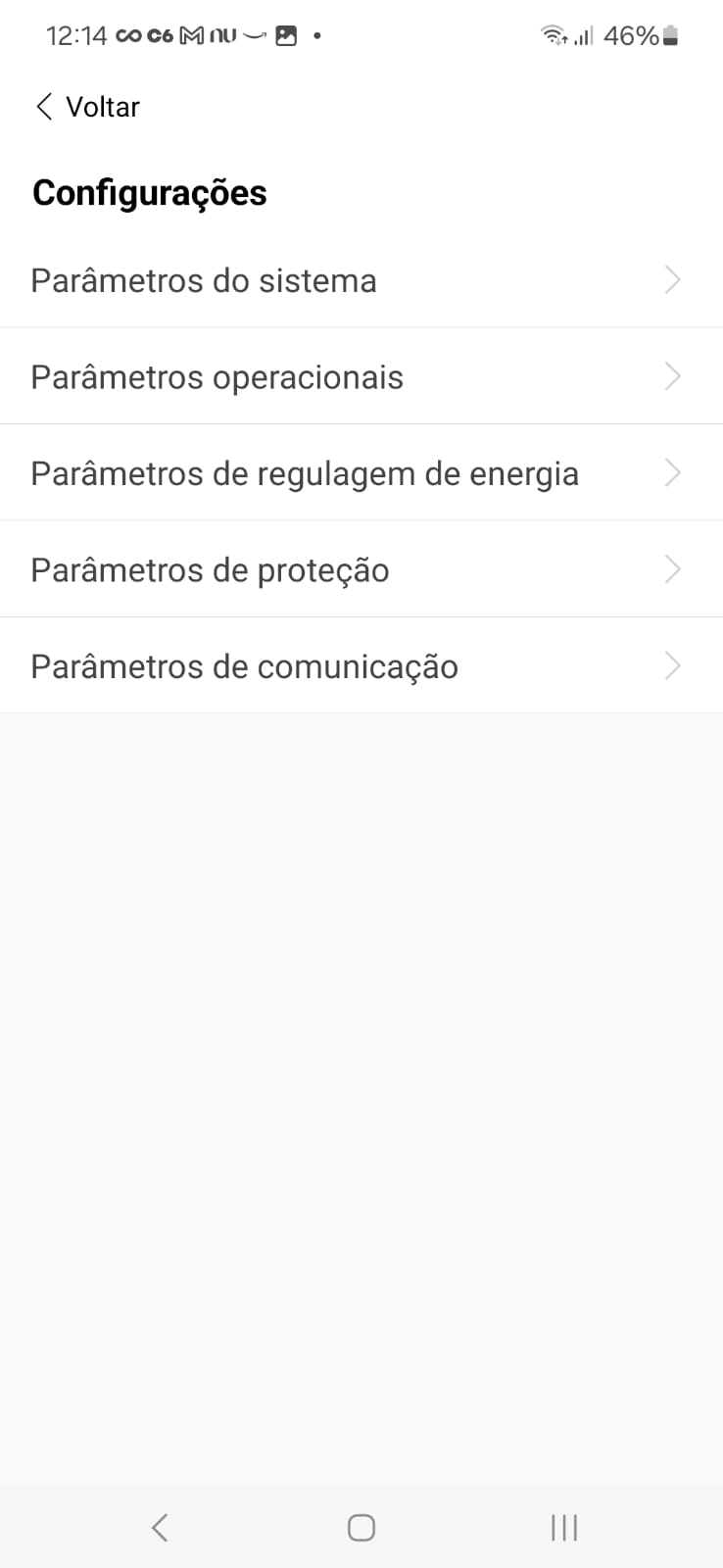

3- Acesse a opção “Mais” no canto inferior direito e em sequência acesse “Configurações”.

4- Acesse a opção “Operation parameters/Parâmetros de Operação”

4.1 Procure e acesse a opção “Other Parameters/Outros Parâmetros”

4.2 Procure e ative a opção “Detecção de comunicação do Medidor”

4.3 Salve e Retorne ao menu principal de Configurações.

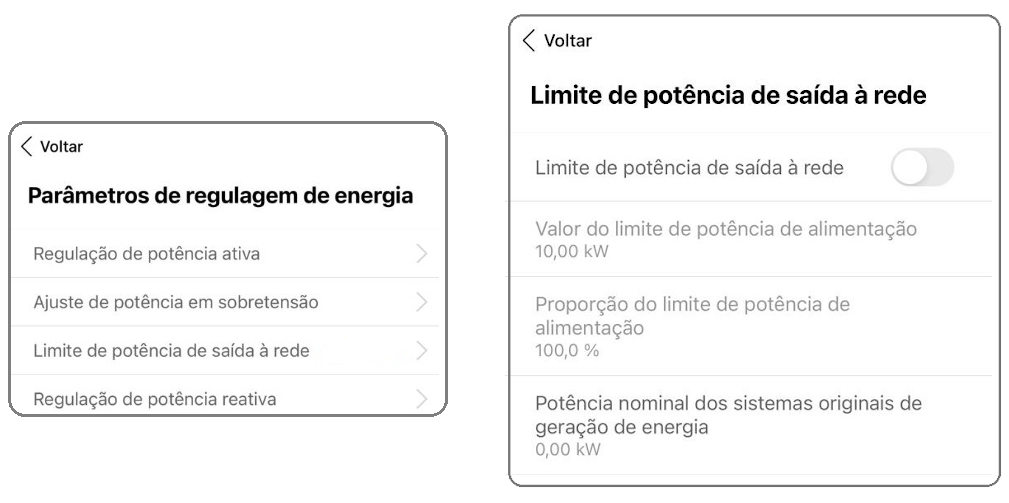

5- Acesse a opção “Regulagem de energia/Feed-in Limitation/Zero Export”.

5.1 Acesse “Limite de potência de saída à rede”

5.2 Ative a opção de Limite de potência

5.3 Selecione os valores de controle fixo de potência e porcentagem.

5.4 Se o controle desejado for Grid Zero, coloque zero nas duas opções de limite de potência. Se for controle parcial, selecione a porcentagem e o valor do limite máximo de injeção.

5.5 Indique a potência nominal de geração

5.6 Salve e conclua a configuração.

6- Finalize a instalação e monitore o seu medidor.

DOCUMENTAÇÃO DE REFERÊNCIA

Manual SUNGROW SG3.0RT / SG4.0RT / SG5.0RT / SG6.0RT / SG7.0RT / SG8.0RT / SG10RT / SG12RT / SG15RT / SG17RT / SG20RT

Contato Suporte Sungrow
