Como verificar se o cabeamento de comunicação está correto?

Em resumo:

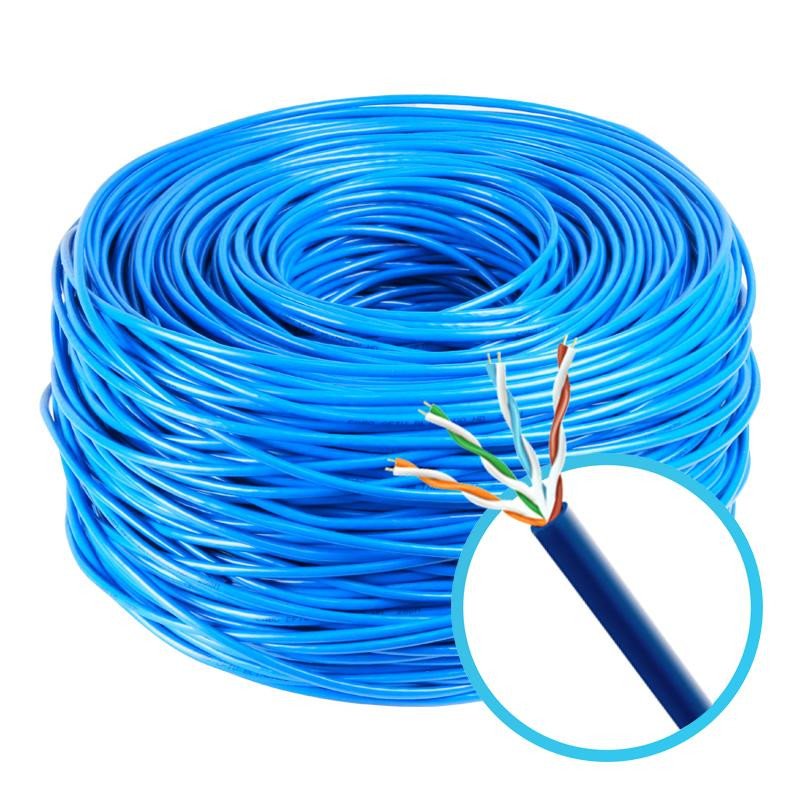

O cabo de rede requer atenção para os seguintes itens:

1. Crimpagem;
2. Interferências no cabeamento;
3. Rupturas no cabo;
4. Configure o seu inversor.

Em detalhe:

1. Crimpagem:

   1. Verifique se a conexão física entre os aparelhos está de acordo com o modelo do inversor:

      1. As conexões podem ser feitas por:

         1.  Bornes individuais a cada fio;

Ex: tomada do “Sungrow – SG-(33KTL-60KTL)-M”.

2. Tomadas/Conectores do próprio inversor.


Ex: tomada do “Huawei – Sun 2000 -(8KTL-20KTL)-M2”.

3. Crimpando em sequência para RJ45.

Ex: tomada do “Huawei – Sun 2000 -(24.7KTL-60KTL)-HV-D”.

2. Clique aqui para verificar o guia de configuração para o seu inversor.

3. Verifique se o conector macho RJ45 do Datalogger está como abaixo: (Não muda independente do inversor conectado)

Padrão de crimpagem no conector RJ45 que vai no Datalogger.

2. Interferências no cabeamento.

   1. Verifique se a instalação cumpri os requisitos:

      1. Evite queda de sinal devido a grandes distâncias;
      2. Não passe o cabeamento de rede em eletrodutos com cabo energizado (perda de sinal por indução);
      3. Verifique se houve rompimento parcial ou integral dos fios do cabo.

   2. Para evitar ruídos é necessário que:

      1. Utilize o cabo SolarView (enviado no kit) ou blindado;
      2. Obedeça à distância limite descrita no manual;
      3. Uso de Filtro anti-ruído, que pode ser utilizado externamente, somente no (Datalogger 1.0);

3. Rupturas no cabo.

   1. Avalie se o cabo foi rompido, através de um teste de continuidade;

      1. Para realizar o teste de continuidade basta utilizar um desses aferidores:

         1. Testador De Cabo De Rede Rj45/rj11:

Ex.: Testador De Cabo De Rede Rj45/rj11 “Exbom”.

1. Com as duas pontas dos conectores RJ45 já crimpados, encaixe as pontas dos cabos nos bornes do equipamento;
2. A luz do led verde, indica continuidade;
3. A luz do led vermelho indica descontinuidade, ou seja, o cabo está rompido.
4. Abaixo um exemplo do aparelho indicando continuidade:

Ex.: Testador De Cabo De Rede Rj45/rj11 “Exbom”.

2. Teste de continuidade com um multímetro/alicate amperímetro:


Ex.: Alicate Amperímetro 3200 1000A Ac Minipa.

1. Coloque o aferidor na escala de continuidade;
2. Utilize as pontas de provas nas respectivas cores correspondentes, na parte dourada do conector.

   1. Caso tenha dificuldades em obter contato com as pontas de prova padrões, utilize o adaptador:

Ex.: Adaptador para Ponta de prova de Alicate Amperímetro.

3. O “bip”, barulho característico, indicará a continuidade no fio;
4. Caso não emita o barulho, implica na ruptura do fio aferido.

OBS: É recomendável utilizar a ponta de prova para eletrônica (fina) ou adaptador para (extensão).

2. Caso o cabo esteja rompido;

   1. Substitua o cabo, obedecendo o item “1. Crimpagem”;

3. Configure o seu inversor.

   1. Clique aqui para configurar o seu inversor;

Caso tenha dificuldades, clique aqui para acionar o Suporte do Sucesso do Cliente IOT.
