COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR FoxESS – TRIFÁSICO (T3~25-G3)

(Atenção: Antes de iniciar essa etapa, desligue o lado CC e o lado CA do inversor)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor.

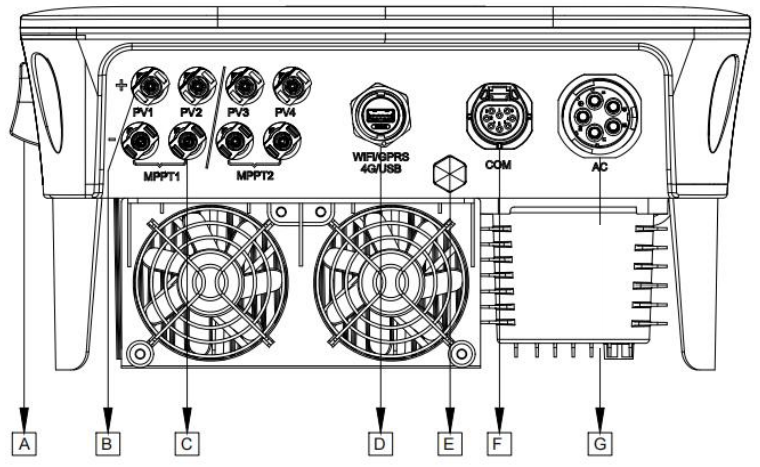

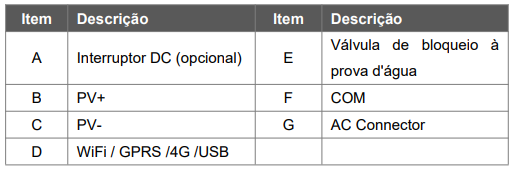

2- Utilizaremos o conector da porta “COM” para realizar a comunicação entre o medidor e o inversor. Será necessário identificar qual modelo de porta “COM” o seu inversor possui.

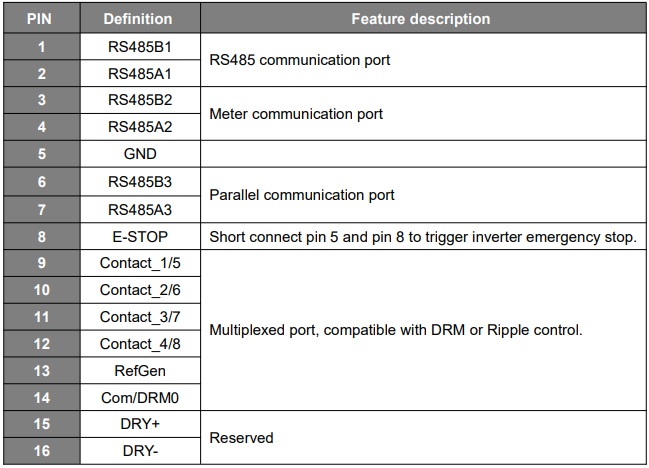

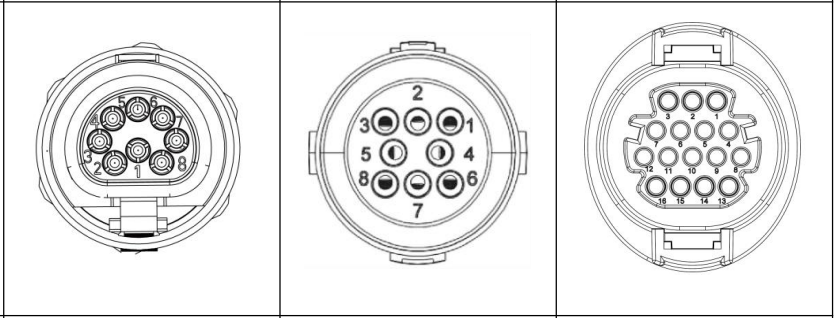

3-Conecte os fios do medidor nos bornes “4” e “3”, seguindo a devidas polaridades dos fios. Tanto o conector “16 pinos” e “8 pinos” devem ser ligados nos bornes “4” e “3”. Para isso, siga a imagem. Por fim, finalize a montagem do conector.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR FoxESS TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

3-  Selecione a opção “Grid Zero SolarView”

4-  Verifique se o LED do medidor está acesso e clique em Sim.

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

6- Selecione o serial do medidor desejado na tela de medidores próximos.

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

11- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

12- Verifique se a instalação física do medidor foi corretamente concluída , clicando no guia: Como instalar e configurar o medidor Grid Zero.

13-Finalize a Configuração do App.

CONFIGURAÇÃO DO INVERSOR

1- Com o inversor ligado, utilize a tecla de toque do inversor para acessar as opções de configuração do inversor.

Pressione a tecla por 1s para navegar entre as opções.

Pressione a tecla por 3s para entrar nas configurações.

2- Navegue pelos menus até encontrar a opção “Settings” e acesse ela. Utilize a senha padrão “3210” para utilizar as funções de configuração. Navegue pelas opções e acesse a opção “Meter” e habilite o medidor.

(Obs.: se a senha padrão não funcionar, entre em contato com o seu instalador ou a fabricante do inversor).

3- Após habilitar o medidor, pressione a tecla por 1s para aumentar o valor de potência em +1. Se a potência desejada for “0W”, deixe o valor como zero para que a função grid zero ocorra. Confirme o ajuste pressionando e segurando a tecla por 3s.

4- Finalize a instalação e monitore o seu medidor.
