COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  TRIFÁSICO (ASW8K-LT-G2 ATÉ ASW20K-LT-G2)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

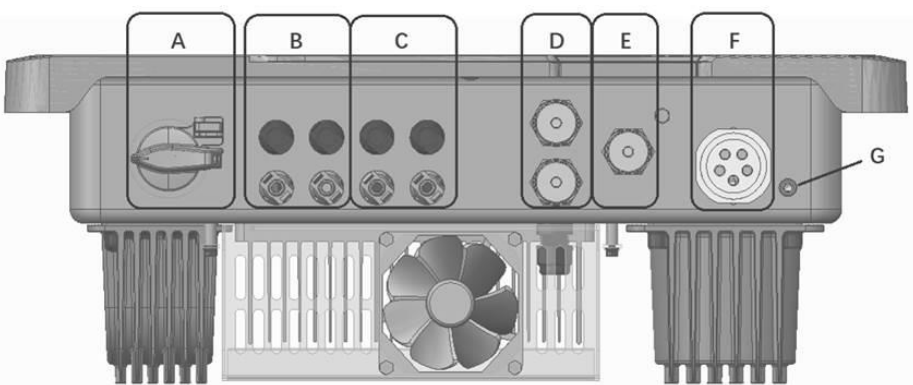

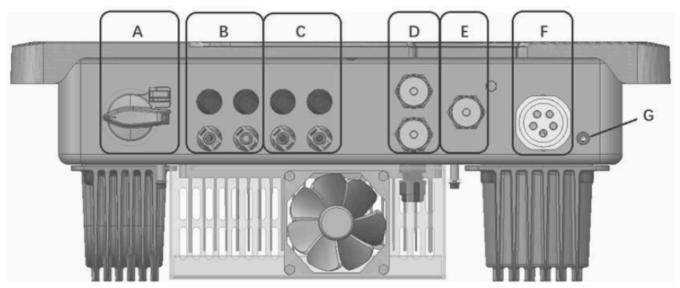

3-  Na face inferior do inversor abra a porta “COM 1”, sinalizada pelo item C.

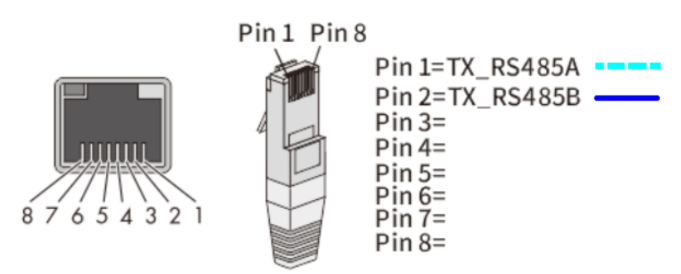

4- Faça a crimpagem do conector RJ45.

4.1 Conecte o fio azul e branco no pino 1.

4.2 Conecte o fio azul escuro no pino 2.

4.3 Conecte o conector na porta COM 1.

5- Faça a ligação no medidor no borne

5.1 Conecte o cabo azul e branco no borne RS485-A (+) no pino 485_A do inversor.

5.1 Conecte o cabo azul no borne RS485-B (-) no pino 485_B do inversor.

6- Finalize a instalação do cabo e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOLPLANET TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

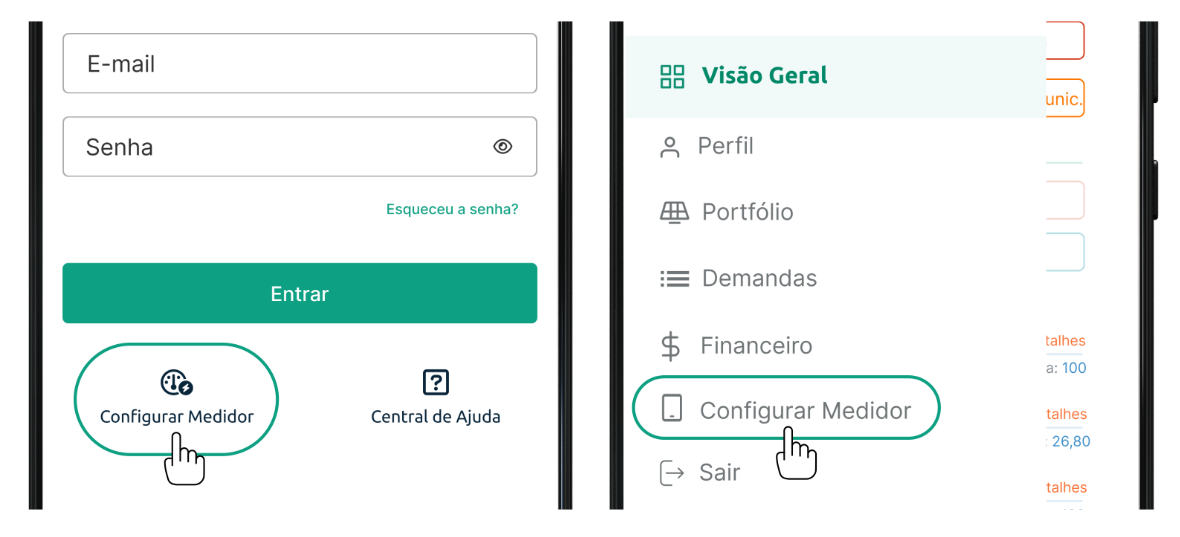

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

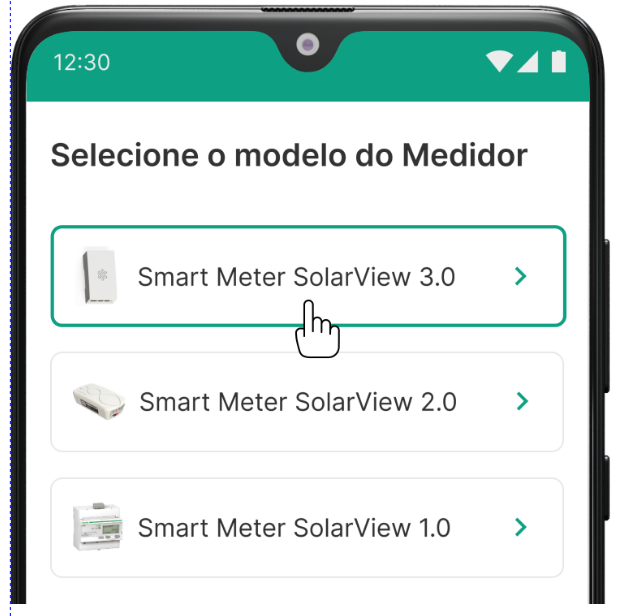

3- Selecione a opção “Grid Zero SolarView”.

4- Verifique se o LED do medidor está acesso e clique em Sim.

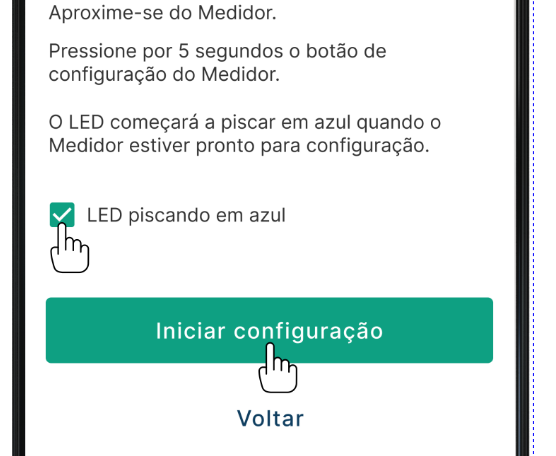

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

6- Selecione a serial do medidor desejado na tela de medidores próximos.

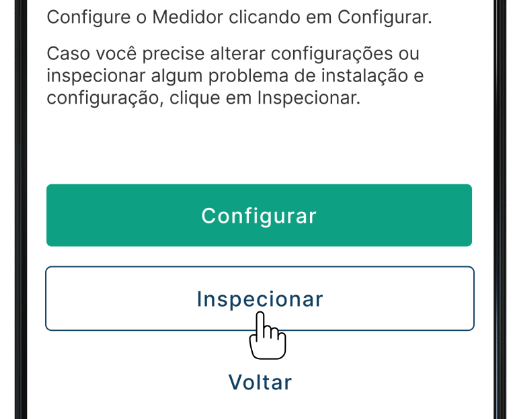

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

12- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

13- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.
14- Finalize a Configuração do App.

COMO CONFIGURAR O INVERSOR SOLPLANET-TRIFÁSICO PARA LIMITAR POTÊNCIA USANDO O MEDIDOR GRID ZERO SOLARVIEW

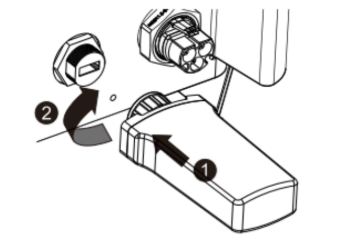

1- Conecte o Wi-Fi Stick na porta USB, COM 2, identificado pelo item D do inversor.

2- Em seu smartphone, faça o download e instale o aplicativo “Solplanet”. Abra o aplicativo e faça o login da sua conta Solplanet. Se não possuir uma, será necessário criar.

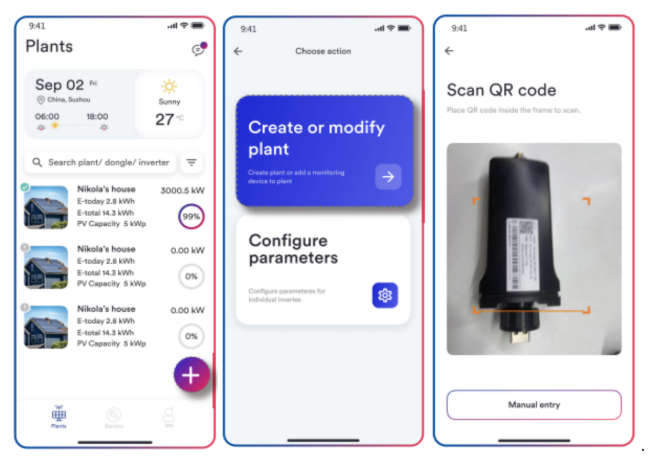

3-  Realize o acesso Local do seu inversor:

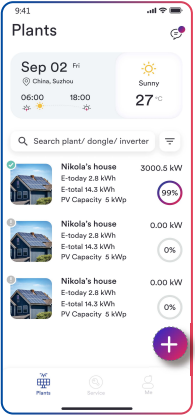

3.1 Aperte o botão “+”.

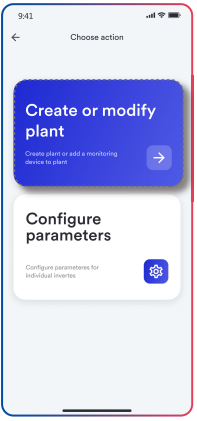

3.2 Clique em “Configure Parameters”.

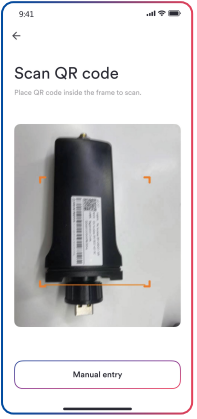

3.3 Leia o QR Code do Stick Wi-Fi do seu inversor.

.

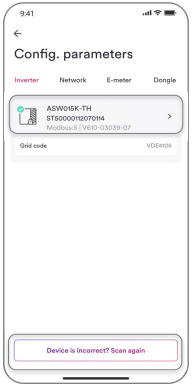

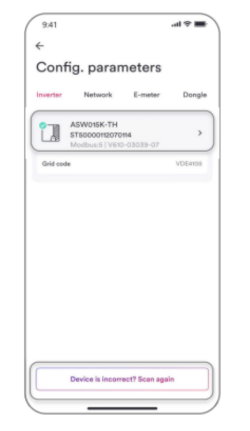

4- Na lista de equipamentos, vá até a lista de inversores apresentados, clique no inversor conectado ao stick Wi-Fi para abrir as configurações.

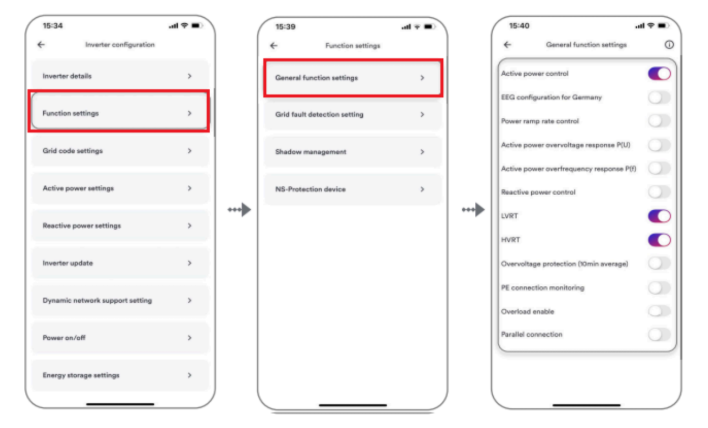

5- Para disponibilizar que o seu inversor possa fazer o controle de potência, você deverá:

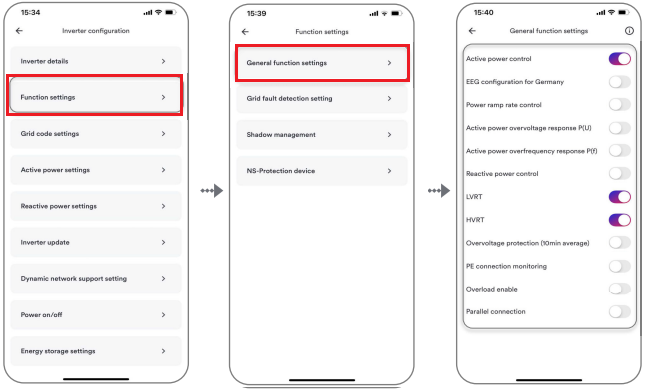

5.1 Acesse Configurações de Função / Function Settings.

5.2 Acesse Funções Gerais / General Function Settings.

5.3 Ative o parâmetro Active Power Control / Controle de Potência Ativa.

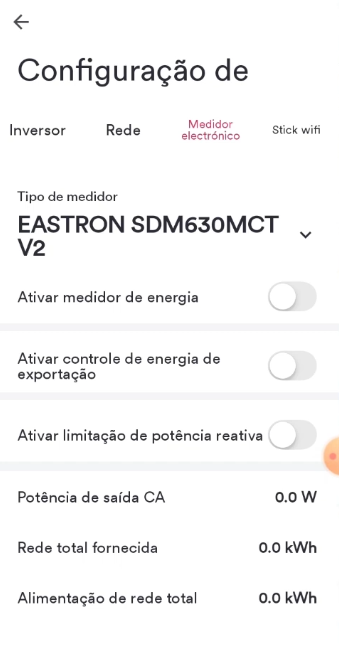

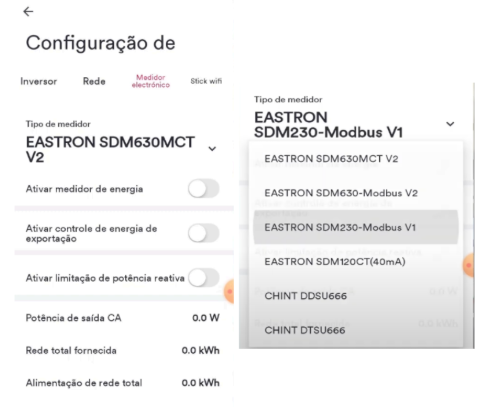

6- Acesse a página “E-meter/Medidor Eletrônico” e configure os parâmetros do medidor:

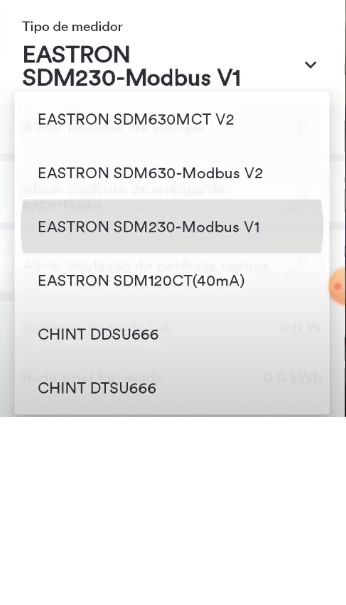

6.1 Selecione o tipo de medidor. Para Trifásico selecione Eastron SDM630-Modbus V2.

6.2 Ative a função Ativar Medidor de Energia / Active E-Meter.

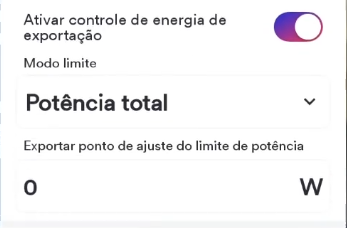

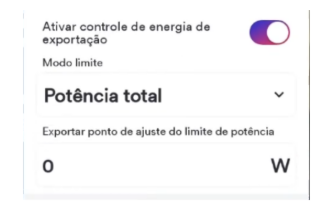

6.3 Ative o parâmetro Ativar controle de energia de exportação / Enable Power Control

6.4 Configure o valor a ser limitado, se for Grid Zero, configure como 0W.

6.5 Salve as configurações

7- Finalize a configuração.

8- Adicione o seu medidor na  plataforma SolarView e monitore o seu circuito.

DOCUMENTAÇÃO DE REFERÊNCIA

Vídeo explicativo com exemplo de instalação Monofásica

Smart Meter Grid Zero – Instalação e configuração inversores Solplanet

Manuais

https://solplanet.net/wp-content/uploads/2022/01/UM0005_ASW-8-20K-LT-G2_EN_V03_1121.pdf

Qualquer dúvida, entre em contato com nosso time de atendimento de segunda à sexta das 9h às 17h no canal:
https://wa.me/553134433225

E lembre de conferir as novidades na loja.solarview.com.br
Ou com nosso time comercial =D
https://wa.me/31983708233

Abraço
Time SolarView
