COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR WEG – TRIFÁSICO (SIW400G T075 W0 e SIW400G T100 W0)

(Atenção: Antes de iniciar essa etapa, desligue o lado CC e o lado CA do inversor)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor.

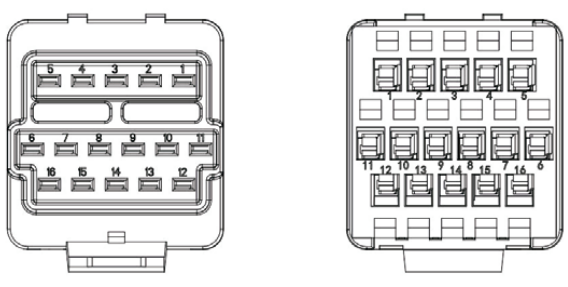

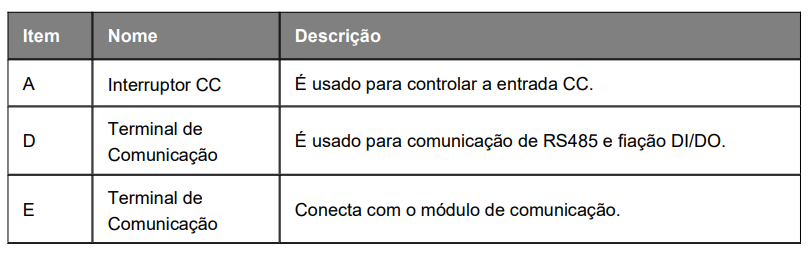

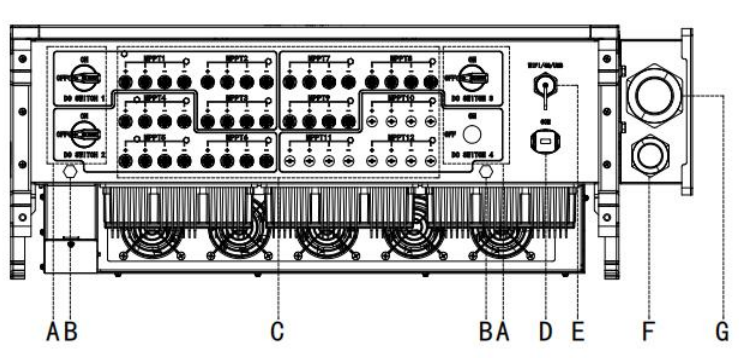

2- Utilizaremos o conector da porta “COM” para realizar a comunicação entre o medidor e o inversor. Será necessário identificar qual modelo de porta “COM” o seu inversor possui.

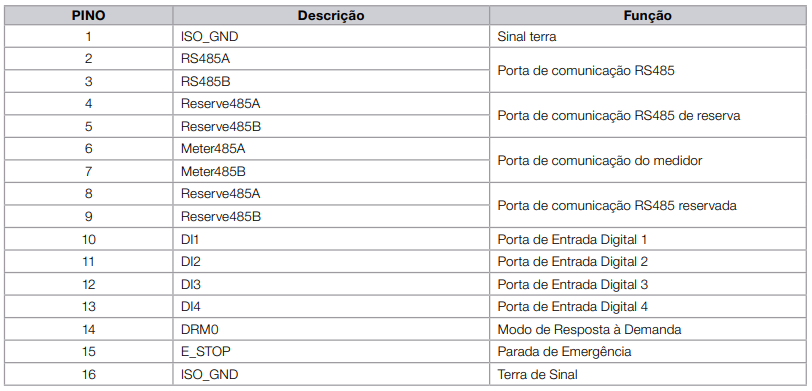

3- Conecte os fios do cabo de comunicação RS485 no borne de comunicação do Inversor.

• 3-1 Conecte o cabo Azul e Branco no pino 6 RS485A da entrada de comunicação do inversor.
• 3-2 Conecte o cabo Azul no pino 7 RS485B da entrada de comunicação do inversor.

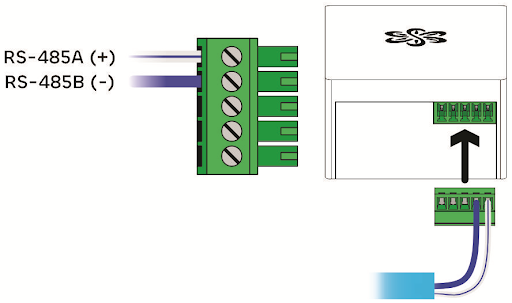

4- Faça a ligação no medidor no borne

• 4.1 Conecte o cabo azul e branco no borne MeterRS485-A (+) no pino 6 do conector do inversor.
• 4.2 Conecte o cabo azul no borne MeterRS485-B (-) no pino 7 do inversor.

5- Finalize a instalação do cabo e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR WEG TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

3-  Selecione a opção “Grid Zero SolarView”

4-  Verifique se o LED do medidor está acesso e clique em Sim.

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

6- Selecione o serial do medidor desejado na tela de medidores próximos.

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

• 9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor
• 9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

11- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

12- Verifique se a instalação física do medidor foi corretamente concluída , clicando no guia: Como instalar e configurar o medidor Grid Zero.

13-Finalize a Configuração do App.

CONFIGURAÇÃO DO INVERSOR

1- Acesse o portal da WEG PV Cloud “https://www.weg.pv-hub.cloud.com/login” e faça o login atrelado ao inversor desejado.

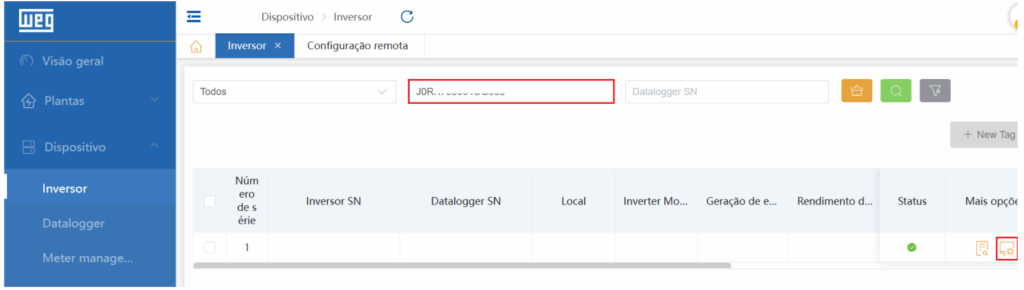

2- Acesse a aba Dispositivo>Inversor, insira o Número de Série do Inversor desejado e clique no botão de Configuração Remota.

• 2-1 Verifique a versão de firmware do seu inversor caso seja inferior a versão V1.05 e o Smart Wifi dongle ter a versão inferior a V1.02, não será possível realizar as configurações.

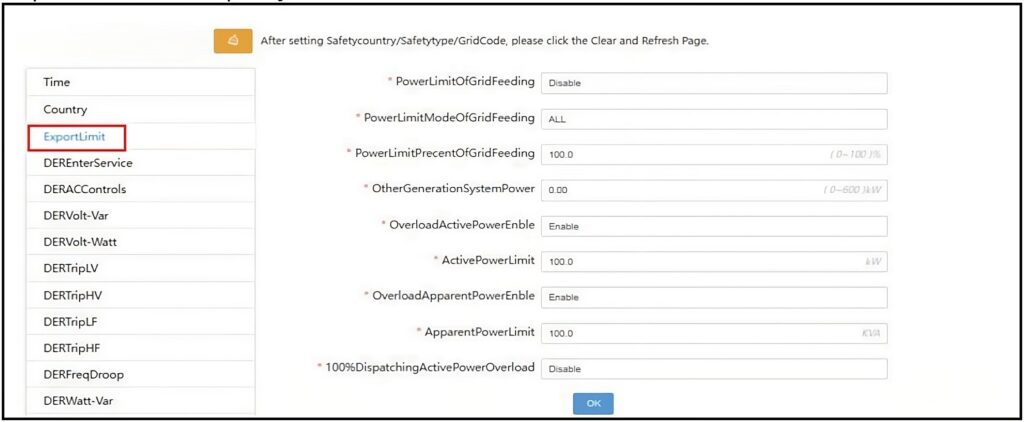

3- Selecione a configuração “ExportLimit/Limite de Exportação“

• 3.1- Selecione o Parâmetro “Limite de potência de Alimentação à Rede/PowerLimitOfGridFeeding” como “Enable/Habilitar”.
• 3.2- Selecione o Parâmetro “Limite de potência de Alimentação à Rede/PowerLimitModeOfGridFeeding” como “Phase/Fase“.
• 3.3- Selecione o Parâmetro “Limite de potência de Alimentação à Rede/PowerLimitPercentOfGridFeeding” com a porcentagem a ser limitada. Caso seja Grid Zero, definir para 0%.

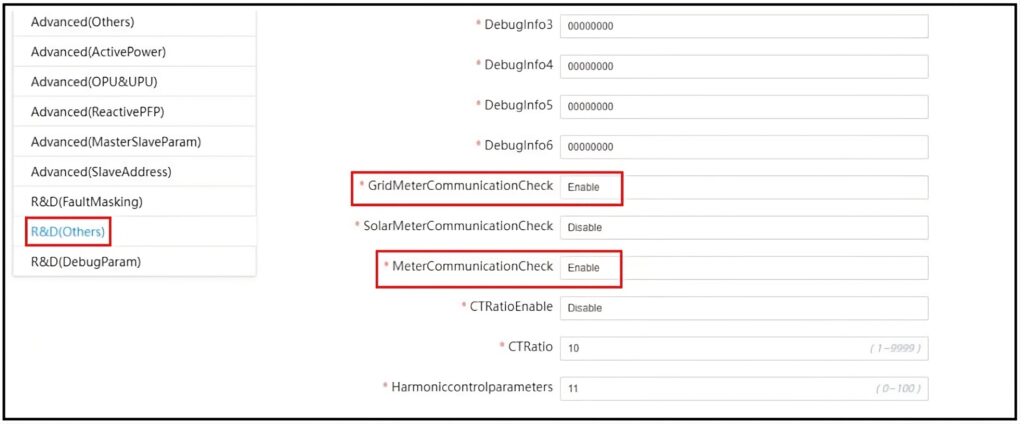

4- Selecione a configuração “R&D(Others)”

• 4-1 Selecione o Parâmetro “GridMeterCommunicationCheck” como “Enable/Habilitar”.
• 4-2 Selecione o Parâmetro “MeterCommunicationCheck” como “Enable/Habilitar”.

5- Finalize a configuração do Inversor.

DOCUMENTAÇÃO DE REFERÊNCIA

Manual WEG SIW400G T075W0, WEG400G T110 W0

Guia De Controle de Exportação WEG
