COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR Fronius – TRIFÁSICO (Fronius Symo 3.0-3-S / -M, 3.7-3-S / -M, Symo 4.5-3-S / -M, Symo 5.0-3-M, Symo 6.0-3-M, Symo 7.0-3-M, Symo 8.2-3-M)

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor.

2- Para fazer a conexão do medidor aos Inversores Fronius, é necessário ter a presença da placa de comunicação“Datamanager 2.0”. Conecte a placa interna de comunicação no seu inversor e altere a chave interna dela para a posição “Master”.

3- Realize as conexões do inversor com o medidor Grid Zero SolarView. Utilize os bornes D+ e D- do Datamanager 2.0 para essa conexão. Por fim, acione o resistor interno do Datamanager 2.0 para “ON”.

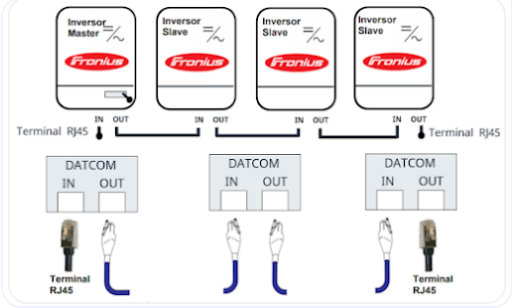

Modelo de conexão em cascata

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua
topologia e instale de acordo.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR FRONIUS TRIFÁSICO

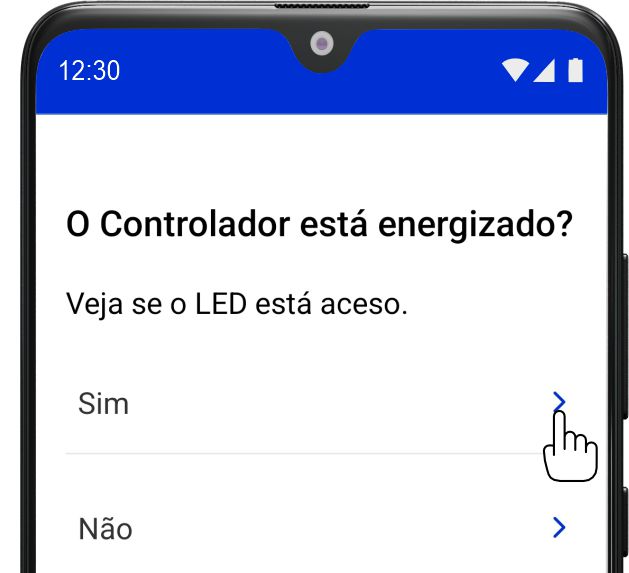

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.
https://go.solarview.com.br/cfg/gzsv

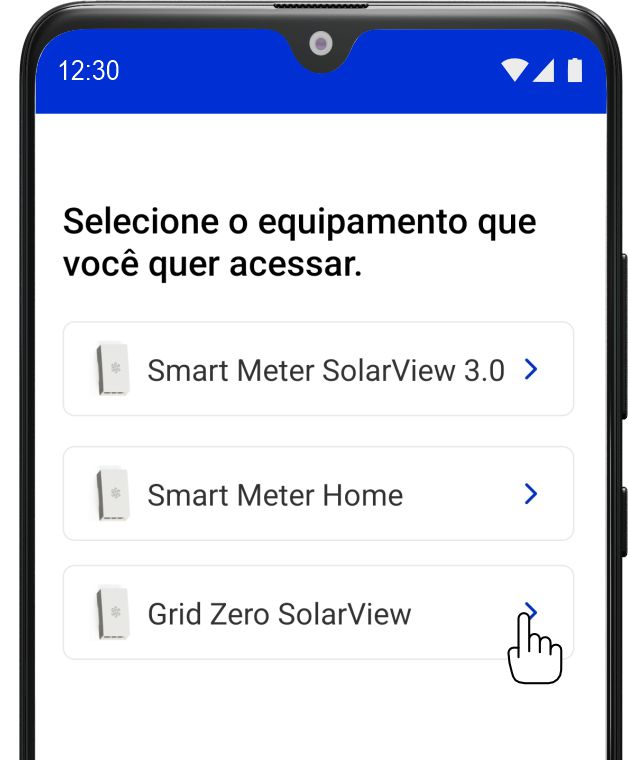

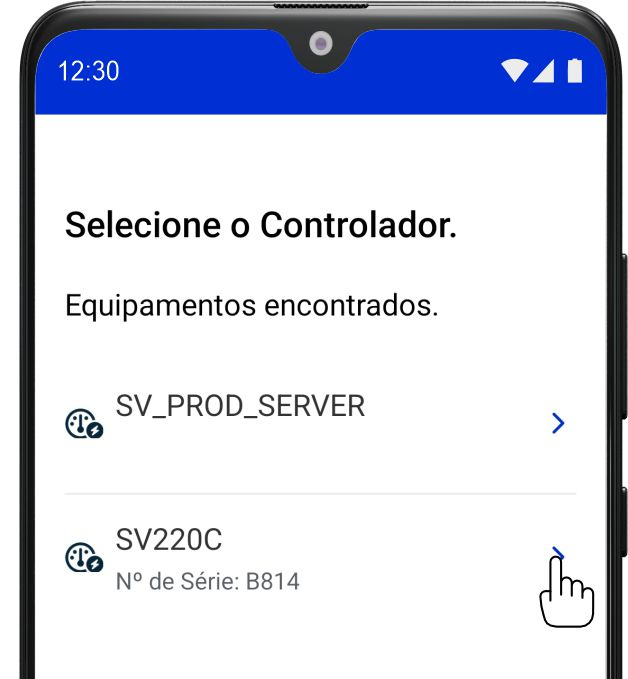

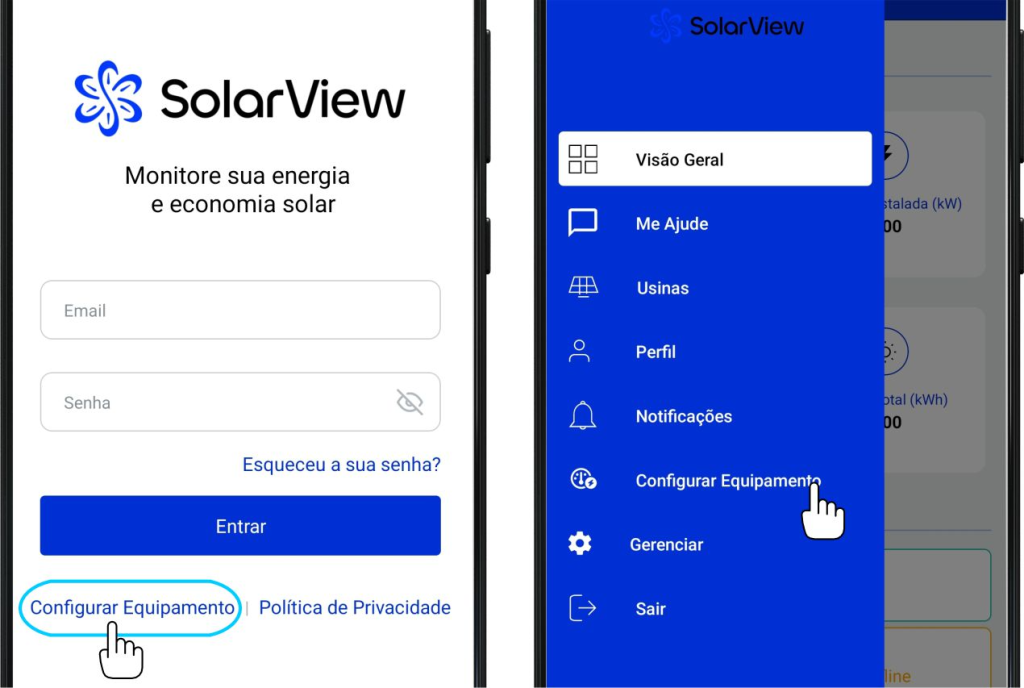

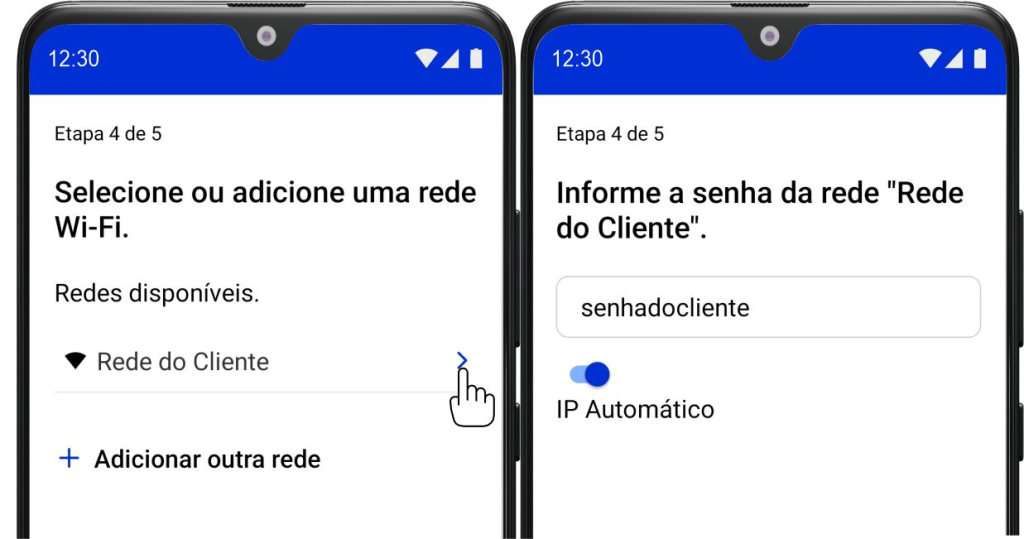

2- Clique aqui para ver todas as configurações que devem ser feitas no APP SolarView.

3- Verifique se a sua “versão de firmware” for anterior a “1.12.2”. Se estiver, entre em contato com a equipe de suporte técnico da SolarView para atualizar a versão do seu medidor.

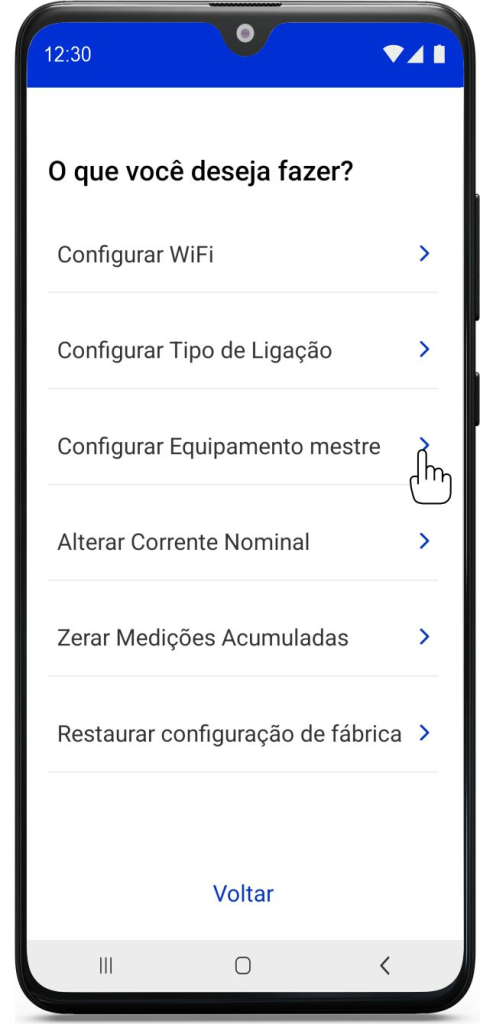

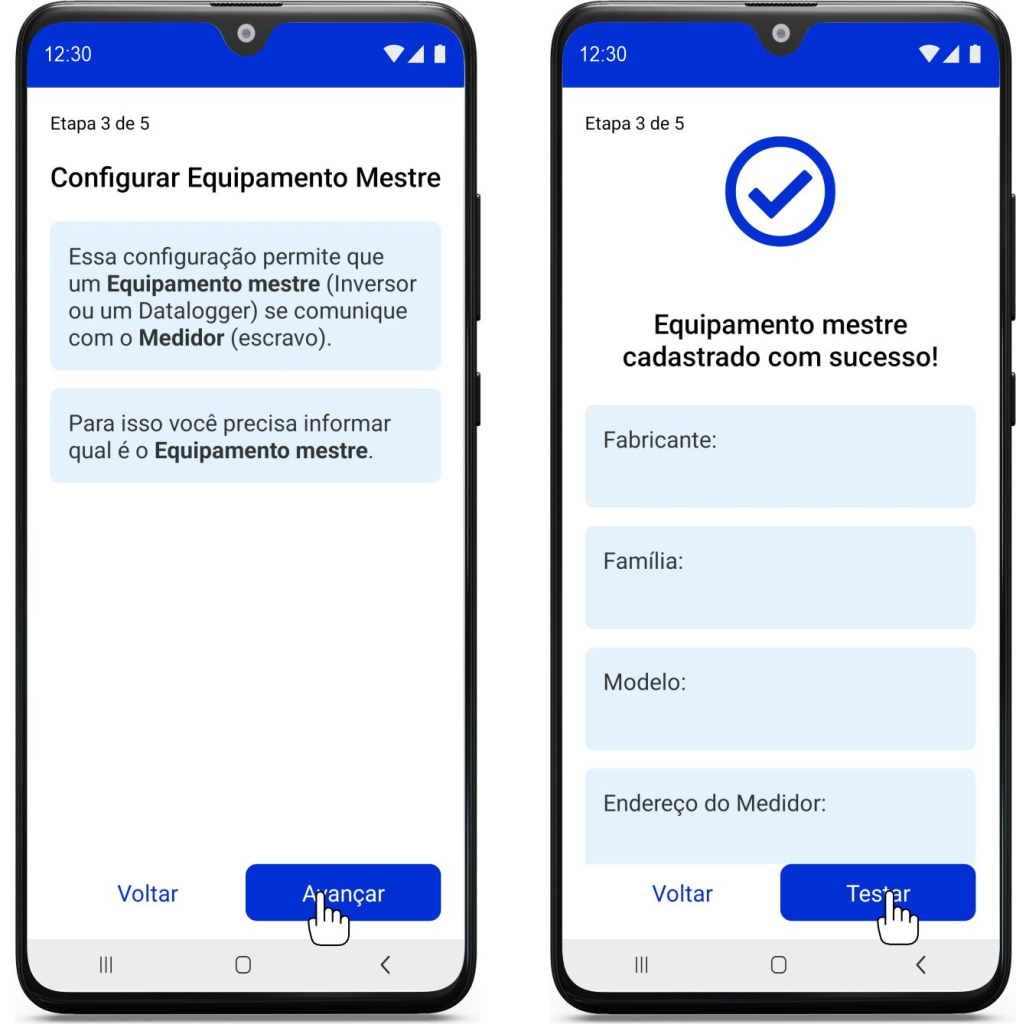

4- Clique na opção“Configuração do Equipamento Mestre” e selecione os parâmetros corretos correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

Obs: O medidor precisa ser configurado com endereço ADDR = 1.

Fabricante	Fronius
Família	Inversor Trifásico
Modelo	Todos
Endereço	1

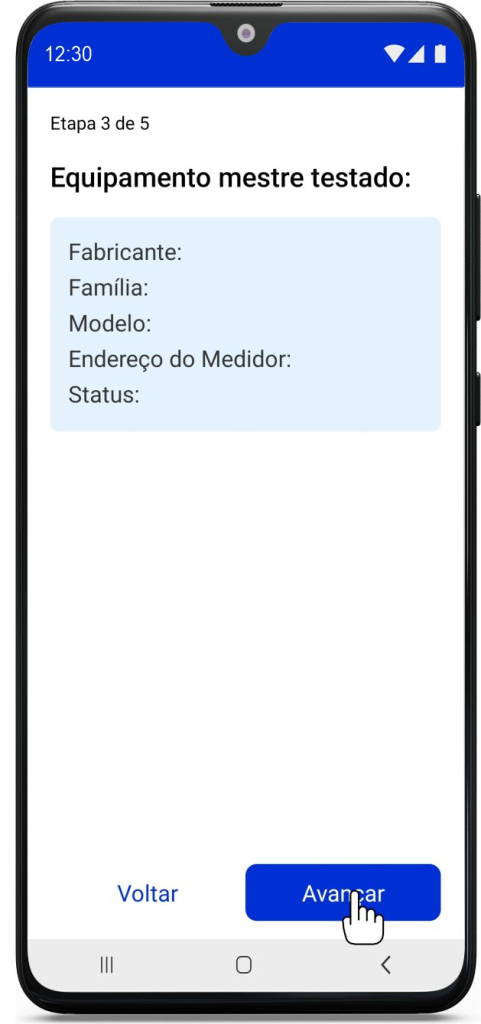

5- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “ CIANO” Se ainda não estiver “CIANO”, será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.

6- Verifique se a instalação física do medidor foi corretamente concluída pelo guia: Como instalar e configurar o medidor Grid Zero

7- Finalize a configuração do seu medidor.

CONFIGURAÇÃO DO INVERSOR

1- Ative o “Wi-Fi Acess Point” do Datamanager 2.0, e utilize um outro celular, tablet, notebook ou computador para se conectar nessa rede. Abra uma página no navegador e acesse o endereço de configuração do Fronius Datamanager
http://192.168.250.181.

2- Na página de configuração acesse “Techinician Wizard” para acessar as opções de configuração do seu inversor. Em sequência, selecione a opção “Settings/Configurações”.

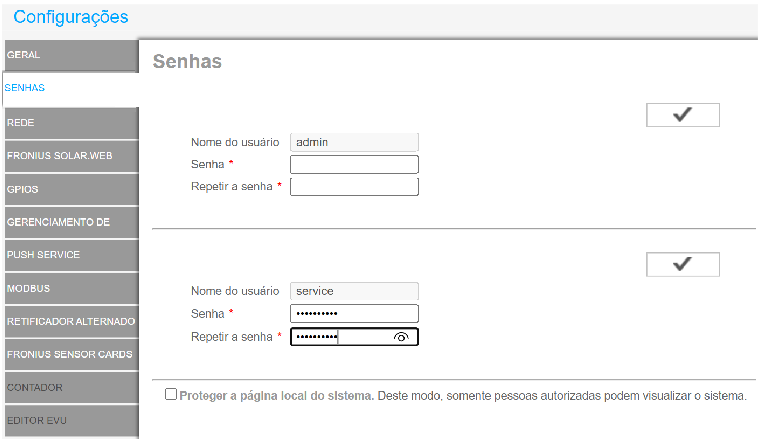

3- Crie um usuário e uma senha na aba lateral esquerda “Senhas” para continuar realizando o acesso às opções de controle de exportação.

3.1 Por padrão utilize o usuário “service” e a senha como “Service123”. E clique no símbolo “✓” ao lado direito para salvar o usuário criado.

3.2 Caso já tenha um usuário criado, utilize o usuário criado previamente.

4- No menu lateral, clique na opção “DNO EDITOR/EDITOR EVU” e realize o login utilizando o usuário e senha do passo anterior. Pule a seção 1 “Receptor do sinal do controle remote” e a seção 2 “AUS – Demand Response Modes (DRM)” da página do datamanager.

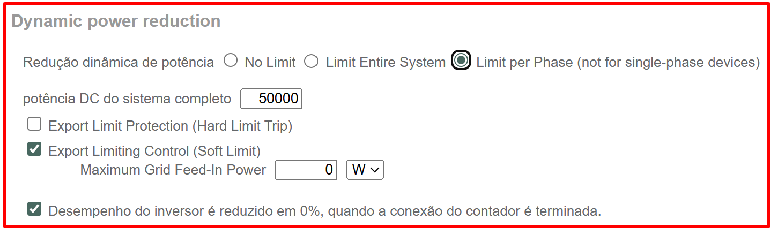

5- Identifique a seção “Dynamic Power Reduction”, nela será feita as configurações de controle de potência.

5.1 Selecione a opção “Limit Per phase”, caso todos os inversores do sistema sejam trifásicos. Senão, selecione “Limit entire System”.

5.2 Em potência DC do sistema, insira a soma total da potência dos inversores. Caso tenha dois inversores, some a potência nominal deles e assim por diante.

5.3 Habilite a opção “Export Limiting Control (Soft Limit)” e insira a potência limite do controle de exportação desejada.

5.4 Habilite a opção de prevenção contra falha de comunicação do medidor na opção “Desempenho do inversor”.

5.5 Salve as configurações clicando no símbolo “✓”.

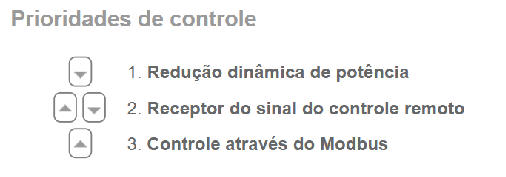

6- Realize a priorização do controle do “Datamanager 2.0” na seção “Prioridades de controle” conforme a imagem abaixo. Após configurar, salve as configurações clicando no botão “✓”.

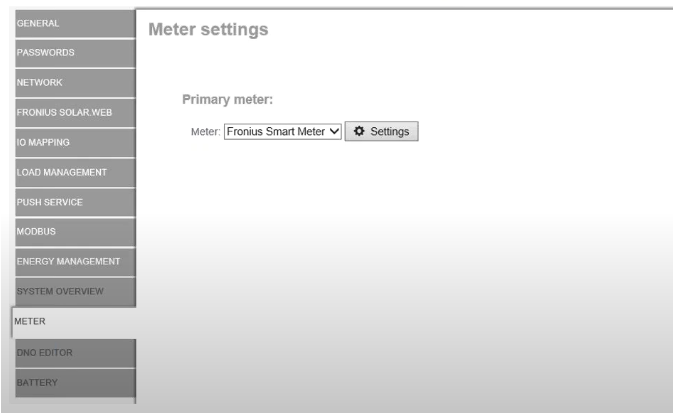

7- Acesse na aba lateral a opção “Contator/Meter”. Em Primary Meter, selecione “Fronius Smart Meter”, e clique em Settings. Configure a localização do medidor no ponto de rede “Feed-in point”. Clique em “OK” e por fim salve as configurações clicando no botão “✓”

DOCUMENTAÇÃO DE REFERÊNCIA

Site do Inversor Fronius Eco
Manual Fronius Eco
Manual Datamanger. Instalação Página 80

Webinar Zero Feed-in with Fronius
