COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR GROWATT TRIFÁSICO (MAC 50KTL3-X MV ATÉ MAC 70KTL3-X MV)

OBS: NÃO CORTE OU ESTENDA OS CABOS DOS TCS, ISSO IRÁ DESCALIBRAR O DISPOSITIVO E RESULTARÁ NA PERDA DA GARANTIA!!!

1- Prepare um cabo par trançado que servirá para conectar o medidor ao inversor.

Utilize o par Azul e Branco e Azul escuro para fazer a conexão no
medidor e inversor.

2- Desligue o lado CA e CC ,depois aguarde 5 minutos até os capacitores descarregarem para ter segurança ao manusear o inversor.

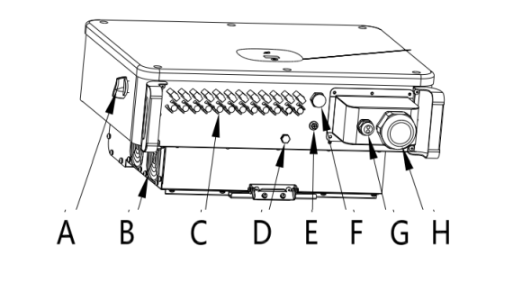

3- Na face inferior do inversor identifique a porta “COM”.

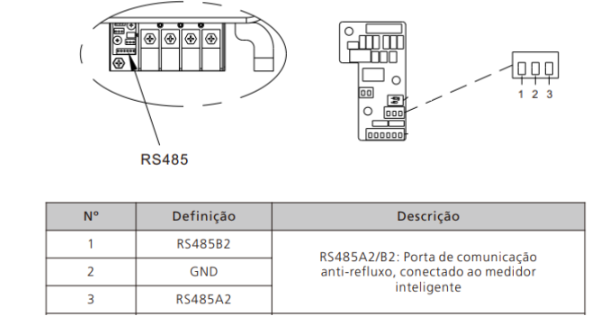

4- Faça a crimpagem no borne de comunicação “COM” na placa de comunicação.

4.1 Conecte o fio azul e branco no borne 3.

4.2 Conecte o fio azul escuro no borne 1.

5- Finalize a instalação do cabo e ligue o inversor novamente.

CONFIGURANDO O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR GROWATT TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando
no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Clique no link para configurar o Medidor Grid Zero e criar uma unidade consumidora, clique aqui

2.1- Se não tiver uma unidade geradora cadastrada, realize a integração digital, antes de seguir com a unificação de

unidade; Clique Aqui.

2.2- Se já tiver uma unidade geradora cadastrada ou após integração digital, basta unificar a unidade. Clique Aqui.

3- Verifique a “versão de firmware” se está igual ou superior a “1.11.1”,caso não esteja,

entre em contato com o suporte da SolarView para atualizar a versão.

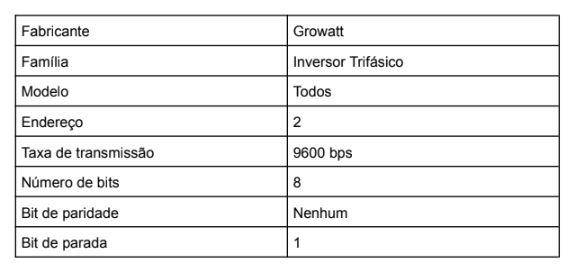

4- Clique em “Configuração do Equipamento Mestre” e selecione os parâmetros correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

8- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.

9- Verifique se a instalação física do medidor foi corretamente concluída pelo guia
Como instalar e configurar o medidor Grid Zero.

10- Finalize a configuração do seu medidor.

CONFIGURANDO O INVERSOR GROWATT-TRIFÁSICO PARA LIMITAR POTÊNCIA USANDO O MEDIDOR GRID ZERO SOLARVIEW

1- Seguindo a tabela a seguir, deve-se configurar o inversor pelo botão de toque.

2- Acesse a opção de parâmetro de controle

2.1 Altere o visor para definir parâmetros e confirme a opção.

2.2 Altere o visor para selecionar a opção Avançado e confirme.

2.3 Insira a senha utilizando o Toque Único e o Toque Duplo.

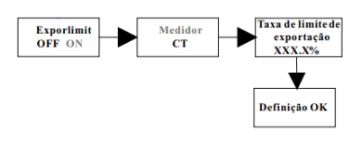

3.1 Ative a opção de Limite de exportação

3.2 Selecione a opção Meter/Medidor.

3.3 Selecione a porcentagem do limite de exportação desejada.

Se for grid zero, selecione o valor 0.00%.

4- Finalize a configuração do inversor e monitore o seu medidor.

DOCUMENTAÇÃO DE REFERÊNCIA

https://br.growatt.com/products/mac-30-36ktl3-xl2

https://br.growatt.com/upload/file/MAC_15-36KTL3-XL_Manual_e_PT_092023.pdf
