COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR GROWATT TRIFÁSICO (MAX 50KTL3-XL2 ATÉ MAX 125KTL3-X2 LV)

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

OBS: NÃO CORTE OU ESTENDA OS CABOS DOS TCS, ISSO IRÁ DESCALIBRAR O DISPOSITIVO E RESULTARÁ NA PERDA DA GARANTIA!!!

1- Prepare um cabo par trançado que servirá para conectar o medidor ao inversor.

Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

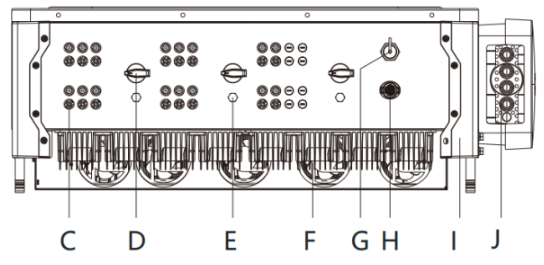

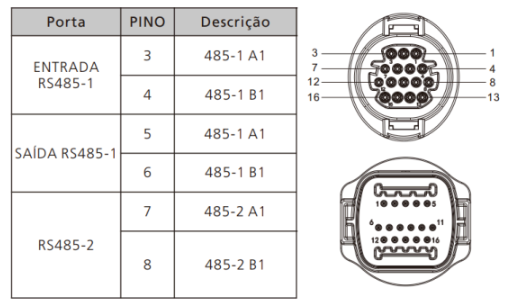

3- Na face inferior do inversor identifique a porta “COM” identificado pelo item H.

4- Faça a crimpagem no borne de comunicação “COM”.

4.1 Conecte o fio azul e branco no borne 5 485-1 A1.

4.2 Conecte o fio azul escuro no borne 6 485-1 B1.

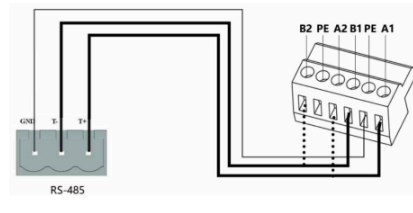

5- Faça a conexão no ShineMaster na porta RS485.

5.1 Conecte o fio azul e branco no borne RS485 A1.

5.2 Conecte o fio azul escuro no borne RS485 B1.

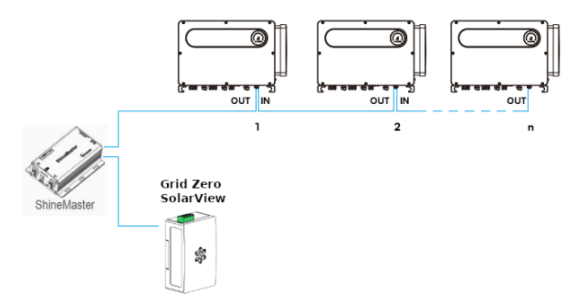

6- Para realizar a conexão em multi-inversores, faça a ligação da porta IN do inversor 1 na porta OUT do inversor 2, e assim por diante.

6.1 Conecte um fio azul e branco no borne 3 485-1 A1 do inversor 1 e conecte no borne 5 485-1 A1 do inversor 2.

6.2 Conecte um fio azul e branco no borne 4 485-1 B1 do inversor 1 e conecte no borne 6 485-1 B1 do inversor 2.

6.3 Repita o processo para a quantidade necessária de inversores.

6- Realize a conexão do medidor ao controlador ShineMaster.

6.1 Conecte o fio azul e branco no borne RS485A do medidor e conecte esse fio no borne RS485 A2 do controlador.

6.2 Conecte o fio azul escuro no borne RS485B do medidor e conecte esse fio no borne RS485 B2 do controlador.

7- Finalize a instalação do cabo e ligue o inversor novamente.

CONEXÃO COM O MEDIDOR

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua
topologia e instale de acordo.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR GROWATT TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o

aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Clique no link para configurar o Medidor Grid Zero e criar uma unidade consumidora, clique aqui

2.1- Se não tiver uma unidade geradora cadastrada, realize a integração digital, antes de seguir com a unificação de

unidade; Clique Aqui.

2.2- Se já tiver uma unidade geradora cadastrada ou após integração digital, basta unificar a unidade. Clique Aqui.

3- Verifique a “versão de firmware” se está igual ou superior a “1.11.1”,caso não esteja,

entre em contato com o suporte da SolarView para atualizar a versão.

4- Clique em “Configuração do Equipamento Mestre” e selecione os parâmetros correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

5- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe

a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de comunicação

do inversor nos próximos passos.

6- Verifique se a instalação física do medidor foi corretamente concluída pelo guia:

Como instalar e configurar o medidor Grid Zero.

7- Finalize a configuração do seu medidor.

COMO CONFIGURAR O SHINEMASTER PARA FAZER O CONTROLE DE
EXPORTAÇÃO COM O SMART METER GRID ZERO.

1- Conecte o ShineMaster no computador ou notebook utilizando um cabo de rede.

1.1 Ligue o ShineMaster

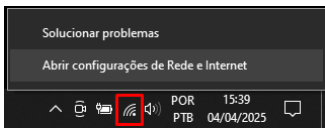

2- Em seu dispositivo conectado ao controlador, acesse as “Configurações de
Rede e Internet”

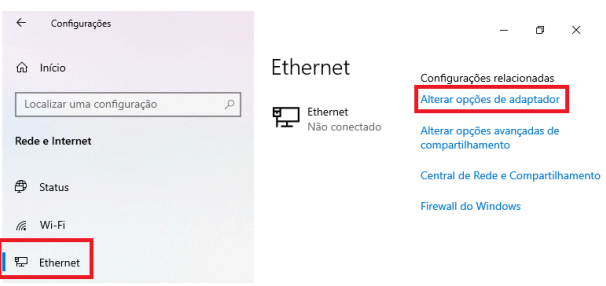

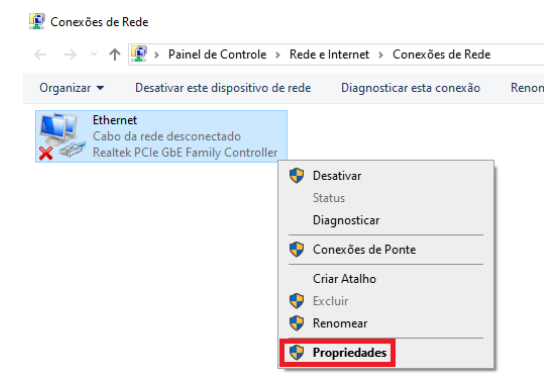

3- Clique em “Alterar Opções de Adaptador”

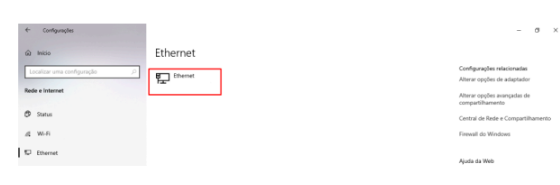

4- Acesse as Propriedades da opção Ethernet

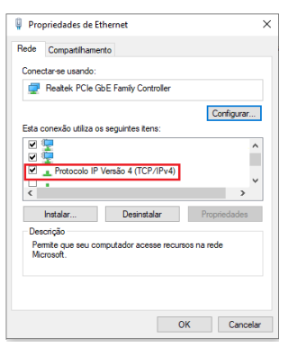

5- Acesse as configurações de IPv4 clicando duas vezes na opção.

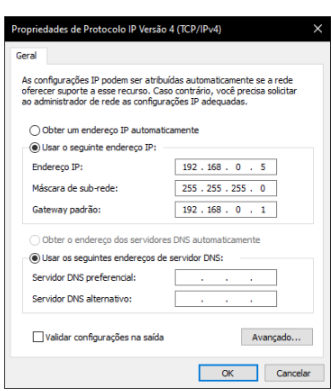

6- Na nova janela, insira as opções de IP e máscara conforme a imagem a seguir e
aperte o botão OK.

6.1 Se necessário, os 3 últimos números do IP podem variar entre 1 até 253.

6.2 Verifique na opção Ethernet se o endereço e o gateway foi alterado com
sucesso.

7- Acesse a página de configurações no navegador do computador utilizando o ip
configurado “192.168.0.253”.

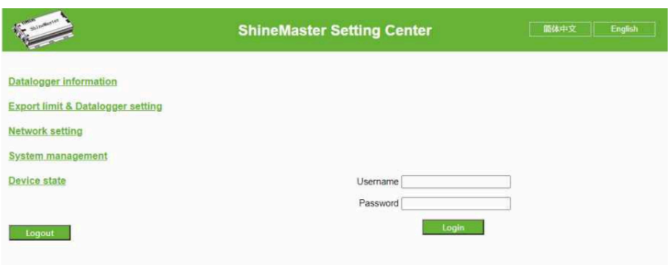

8- Na tela de configuração do ShineMaster utilize o usuário e senha como admin.

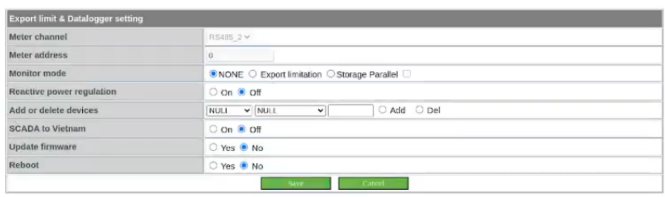

8- Na lateral esquerda, clique em “Export limit & Datalogger settings” neste
menu você deverá ir em “Add or delete devices”.

8.1 Para adicionar o medidor no primeiro campo selecione “RS485_2”, em
sequência “SDM630” e no terceiro campo “2”. Clique em “Add” e em
“Save”.

8.2 Para adicionar os inversores no primeiro campo selecione “RS485_1”,
em sequência “inverter” e no terceiro campo “1”. Clique em “Add” e em
“Save”.

8.3 Para adicionar mais inversores, repita o processo alterando o último
número, dependendo do endereço configurado em cada um dos outros
inversores.

9- Na página “Export limit & Datalogger settings”, em “Monitor mode” ative a
opção “Export Limitation”.

9.1 Insira no campo “Export limit Power” o valor a ser exportado e clique
em salvar.

10- Clique na página “Datalogger Information” e verifique os campos “Export
limit Enable” e “Export limit Power”, deverá aparecer “Enable” e a potência
configurada para a exportação.

11- Clique na página “Device State” e verifique se todos os inversores e o medidor
estão com o status “Normal”.

11.1 Se o medidor não estiver com o status correto, verifique se a
configuração e instalação do medidor está correta.

11.2 Se os inversores não estiverem comunicando, verifique a instalação do
cabo de comunicação do inversor e a configuração de endereço do equipamento.

12- Finalize a configuração e monitore o seu circuito.

DOCUMENTAÇÃO DE REFERÊNCIA

Página do Equipamento

Manual do Equipamento

Manual Controlador ShineMaster
