COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  SOFAR TRIFÁSICO (3.3KTLX-G3/ 4.4KTLX-G3/ 5.5KTLX-G3/ 6.6KTLX-G3/ 8.8KTLX-G3/ 11KTLX-G3/ 12KTLX-G3/ 5KTLX-G3-A/ 8.8KTLX-G3-A/ 10KTLX-G3-A/ 11KTLX-G3-A)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

3-  Na face inferior do inversor abra a porta “COM”.

4- Faça a crimpagem do conector “COM”.

4.1 Conecte o fio azul e branco no pino 5.

4.2 Conecte o fio azul escuro no pino 6.

4.3 Conecte o conector na porta “COM”.

5- Finalize a instalação do cabo e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOFAR TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

3- Selecione a opção “Grid Zero SolarView”.

4- Verifique se o LED do medidor está acesso e clique em Sim.

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

6- Selecione a serial do medidor desejado na tela de medidores próximos.

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

11- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

12- Verifique se a instalação física do medidor foi corretamente concluída pelo guia:

Como instalar e configurar o medidor Grid Zero.

14- Finalize a Configuração do App.

COMO CONFIGURAR O INVERSOR SOFAR-TRIFÁSICO PARA LIMITAR POTÊNCIA USANDO O MEDIDOR GRID ZERO SOLARVIEW

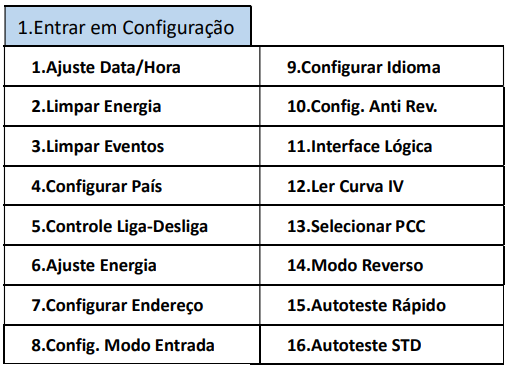

1- Pressione e segure o botão seta para baixo “∨” e entre na interface principal de configuração. Utilize a tabela abaixo para se guiar.

2- Pressione o botão “∨” até encontrar a opção “7-Set address/Configurar endereço”.

2.1 Pressione e segure o botão “∨” para acessar a opção.

2.3 Salve e retorne às outras configurações.

2.2 Deixe esse valor como “01”.

3- Pressione “∨” e encontre a opção “10 – Configurar Anti Rev” e selecione ela.

3.1 Insira a senha padrão “0001”.

3.2 Ative a opção “Anti Reflux Control/Controle de Potência reversa”.

3.3 Selecione o seu valor de exportação de potência. Para realizar a função “grid zero” configure como “0.00kW”.

4.3 Salve e retorne às outras configurações.

4- Pressione o botão “∨” até encontrar a opção “13 – Selecionar PCC” e selecione ela.

4.1 Selecione a opção “PCC Meter”.

4.2 Salve e retorne às outras configurações.

5- Pressione o botão “∨” até encontrar a opção “14 – ModoAnti-Reflux” e selecione ela.

5.1 Insira a senha padrão “0001”.

5.2 Selecione a opção “Potência Fase”.

5.3 Salve e finalize as configurações.

6- Finalize a configuração do inversor e monitore o seu circuito.

DOCUMENTAÇÃO DE REFERÊNCIA

https://br.sofarsolar.com/product/FV%20Residencial/pvinverter/SOFAR%203.3K~12KTLX-G3.html

https://br.sofarsolar.com/upload/file/20241218/1734459751717013970.pdf
