COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  SOLAX MONOFÁSICO HÍBRIDO (X1-HYBRID-3.0T / X1-HYBRID-3.7T / X1-HYBRID-4.6T / X1-HYBRID-5.0T)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

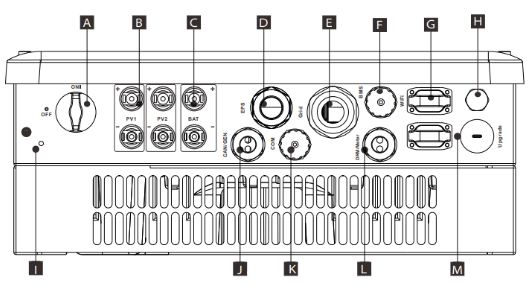

3-  Na face inferior do inversor abra a porta “Meter”, sinalizada pelo item L.

4- Faça a crimpagem do conector RS485.

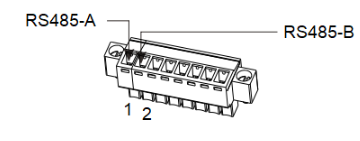

4.1 Remova a tampa de proteção da porta RS485.

4.2 Conecte o fio azul e branco no pino 1 indicado pelo conector RS485-A.

4.3 Conecte o fio azul escuro no pino 2 indicado pelo conector RS485-B.

5- Finalize a instalação do cabo e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOLAX MONOFÁSICO HÍBRIDO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

3- Selecione a opção “Grid Zero SolarView”.

4- Verifique se o LED do medidor está acesso e clique em Sim.

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

6- Selecione a serial do medidor desejado na tela de medidores próximos.

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

9.1) Caso o medidor não apresente comunicação, verifique o cabeamento do medidor

9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

12- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

13- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

14- Finalize a Configuração do App.

CONFIGURAÇÃO DO INVERSOR

1- Aperte o botão “Enter” para acessar o menu e acesse a opção “Settings”.

1.1 Acesse a opção “Advanced”.

1.2 Utilize a senha “2014” se necessário.

2- Acesse a opção “ExportControl” e ative a opção como “Enable”e logo em sequência selecione o valor de exportação.

2.1 Se for grid zero você deve “setar” o valor para 0000W.

2.2 Se for Controle Parcial você deve “setar” o valor para o limite de potência a ser exportado.

3- Acesse a opção “CT/Meter Setting”

4- Finalize a instalação e monitore o seu circuito.

DOCUMENTAÇÃO DE REFERÊNCIA

Manual SOLAX X1 HYBRID G3

https://www.solaxpower.com/products/single-phase-hybrid

https://www.solaxpower.com/uploads/file/x1-hybrid-g3-user-manual-en.pdf
