COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  SOLAX MONOFÁSICO (X1-MINI-0.6K-G3 / X1-MINI-0.7K-G3 / X1-MINI-1.1K-G3 / X1-MINI-1.5K-G3 / X1-MINI-2.0K-G3 / X1-MINI-2.5K-G3 / X1-MINI-3.0K-G3 / X1-MINI-3.3K-G3 / X1-MINI-3.6K-G3)

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

Imagem da conexão no medidor

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

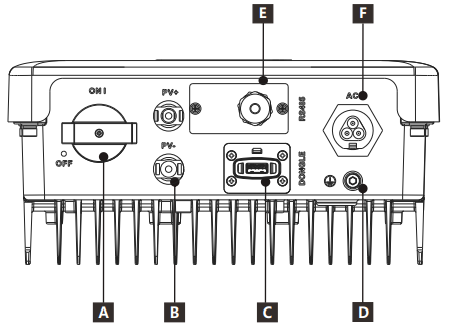

3-  Na face inferior do inversor abra a porta “RS485”, sinalizada pelo item E.

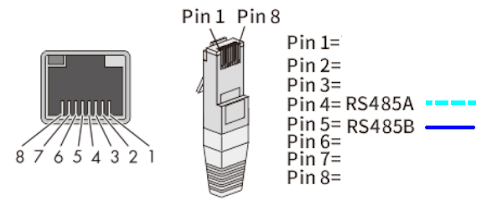

4- Faça a crimpagem do conector RS485.

4.1 Remova a tampa de proteção da porta RS485.

4.2 Conecte o fio azul e branco no pino 4 indicado pelo conector A.

4.3 Conecte o fio azul escuro no pino 5 indicado pelo conector B.

5- Finalize a instalação do cabo e ligue o inversor novamente.

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua topologia e instale de acordo.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOLAX MONOFÁSICO

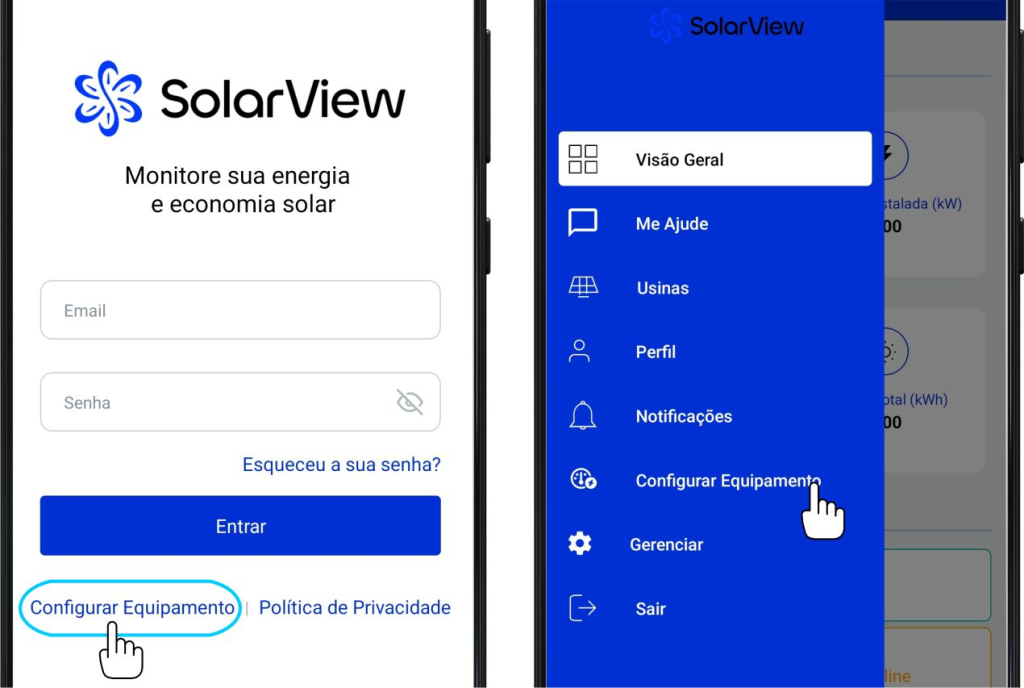

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

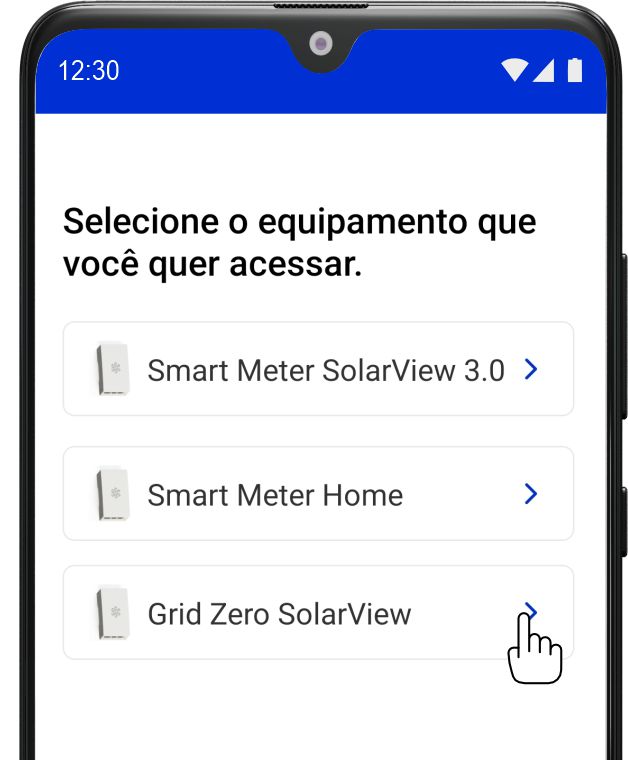

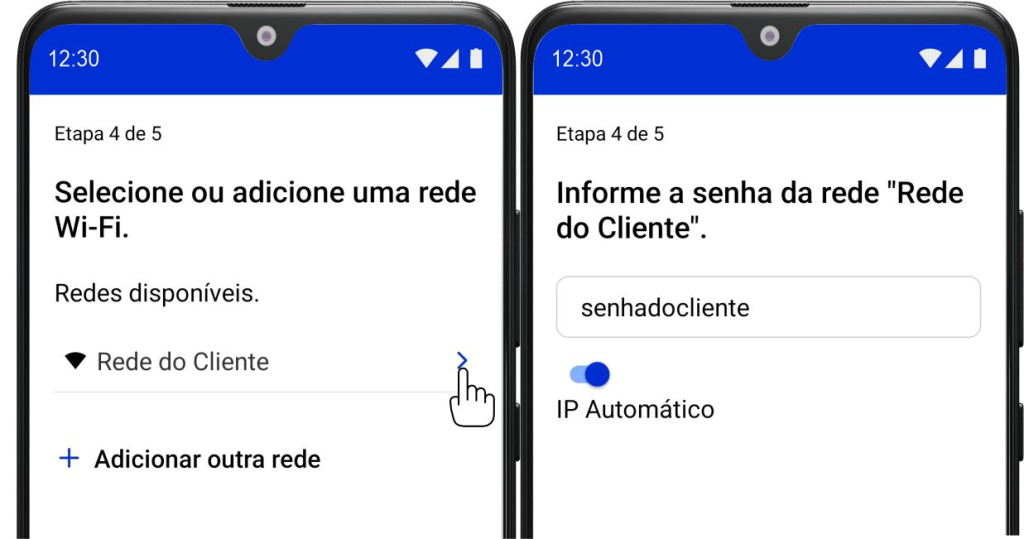

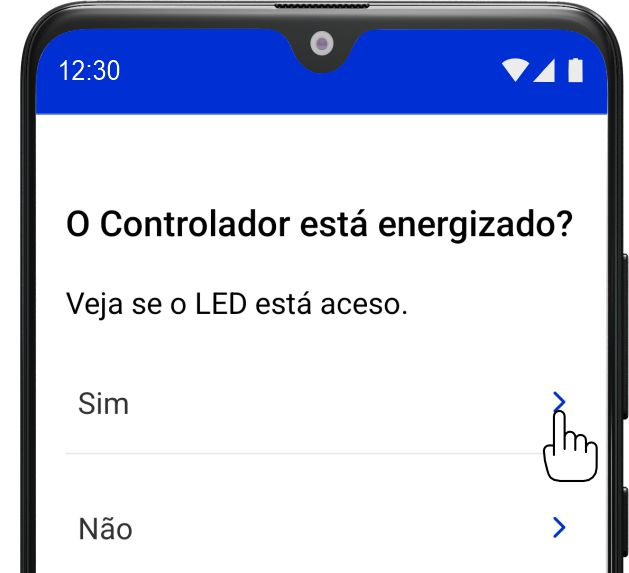

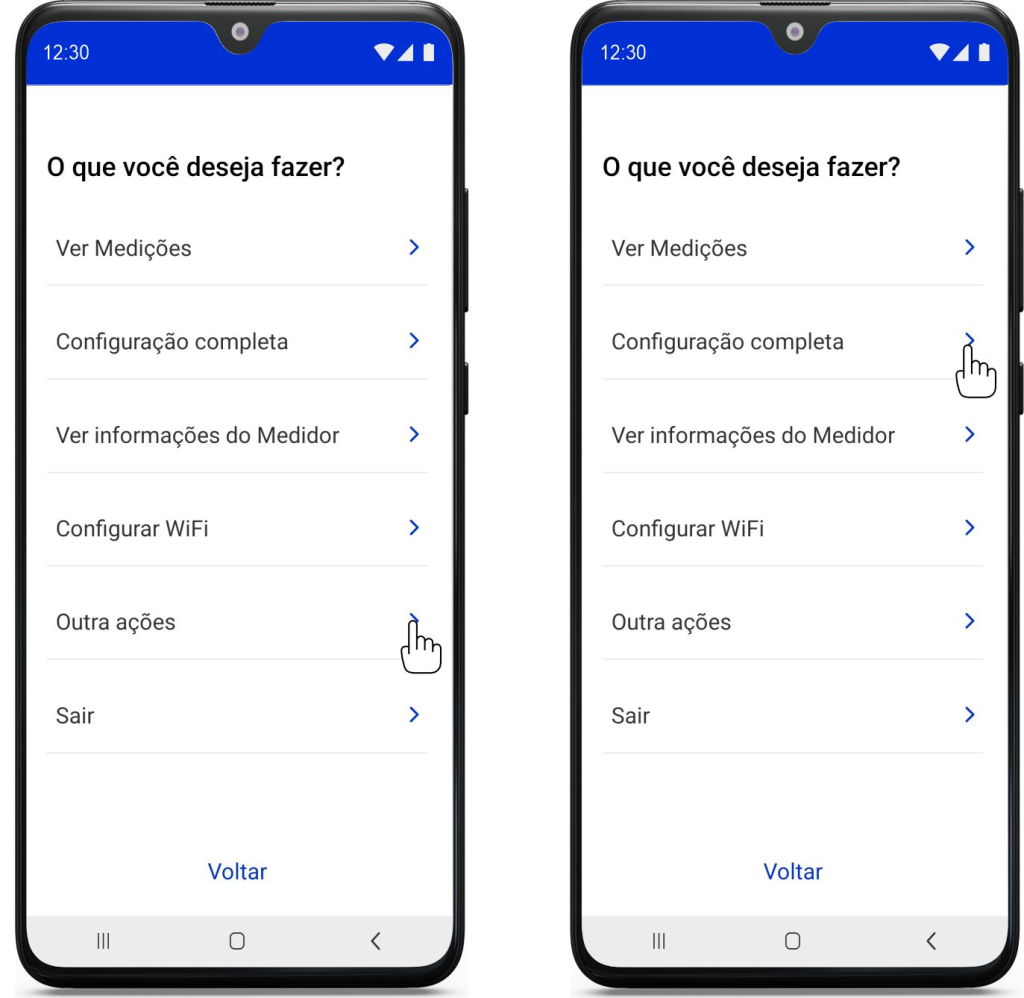

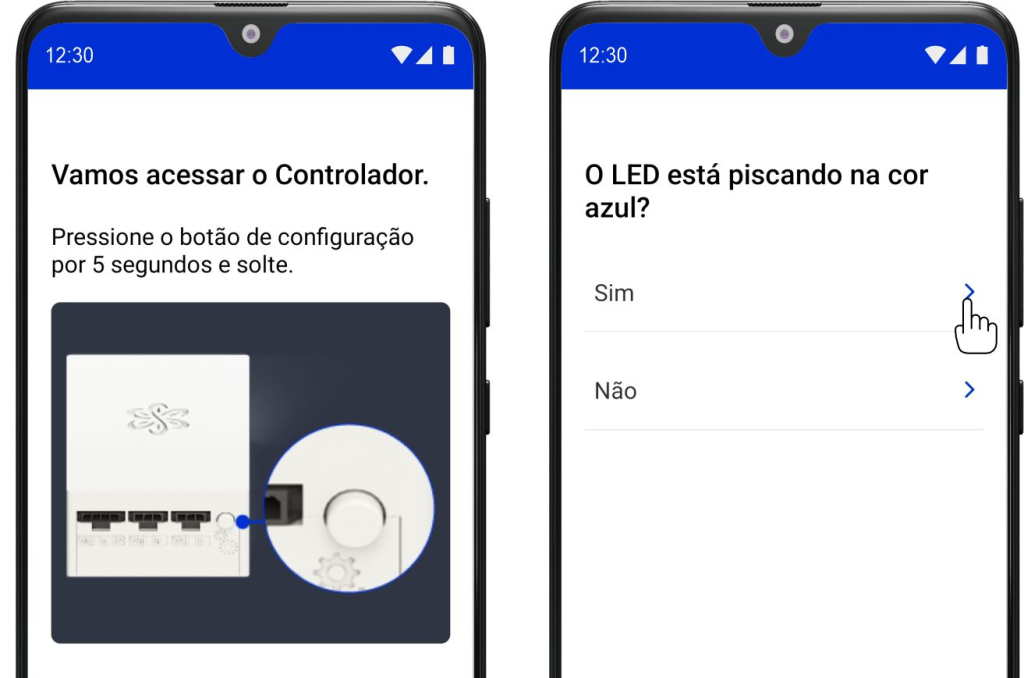

2- Clique aqui para ver todas as configurações que devem ser feitas no APP SolarView..

2.1 – Se não tiver uma unidade geradora cadastrada, realize a integração digital, antes de seguir com a unificação de

unidade; Clique Aqui.

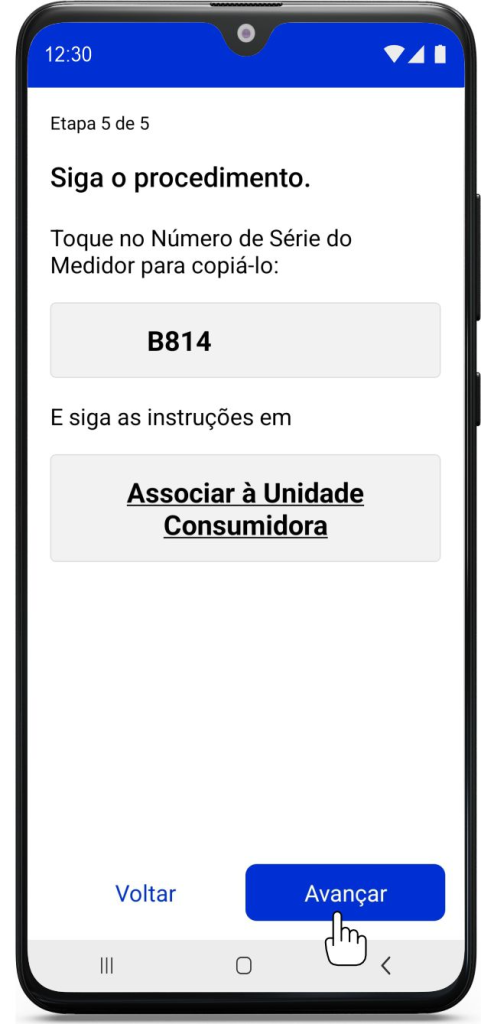

2.2- Se já tiver uma unidade geradora cadastrada ou após integração digital, basta unificar a unidade. Clique Aqui.

3- Verifique a “versão de firmware” se está igual ou superior a “1.11.1”,caso não esteja, entre em contato com o suporte da SolarView para atualizar a versão.

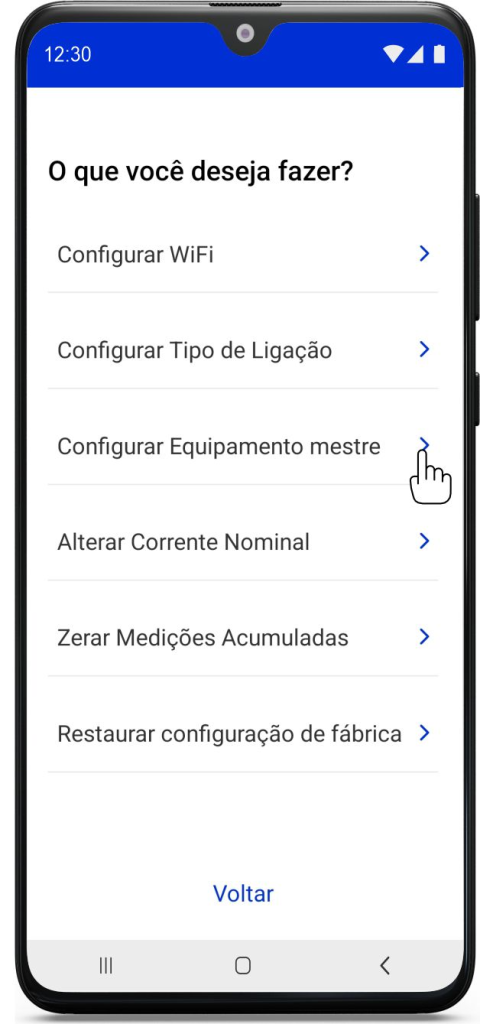

4- Clique em “Configuração do Equipamento Mestre” e selecione os parâmetros correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

Fabricante	Solax
Família	Inversor Monofásico
Modelo	Todos
Endereço	1

5- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.

6- Verifique se a instalação física do medidor foi corretamente concluída pelo guia
Como instalar e configurar o medidor Grid Zero.

7- Finalize a configuração do seu medidor.

CONFIGURAÇÃO DO INVERSOR

1- Aperte o botão “Enter” para acessar as configurações na opção “Settings”.

1.1 Utilize a senha “2014” se necessário.

2- Acesse a opção “ModBusAddress” e configure o endereço de comunicação para 01.

3- Acesse a opção “ExportControl” e ative a opção como “Enable”e logo em sequência selecione o limite de potência de exportação.

4- Finalize a instalação e monitore o seu circuito.

DOCUMENTAÇÃO DE REFERÊNCIA

Manual SOLAX X1 MINI G3

https://www.solaxpower.com/x1-mini

https://www.solaxpower.com/uploads/file/x1-mini-g3-user-manual-en.pdf

Qualquer dúvida, entre em contato com nosso time de atendimento de segunda à sexta das 9h às 17h no canal:

https://wa.me/553134433225

E lembre de conferir as novidades na loja.solarview.com.br
Ou com nosso time comercial =D
https://wa.me/31983708233

Abraço
Time SolarView
