COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  SOLAX MONOFÁSICO (X1-MINI-0.6K-G4 / X1-MINI-0.7K-G4 / X1-MINI-0.8K-G4 / X1-MINI-1.1K-G4 / X1-MINI-1.5K-G4 X1-MINI-2.0K-G4 / X1-MINI-2.5K-G4 / X1-MINI-3.0K-G4 / X1-MINI-3.3K-G4 / X1-MINI-3.7K-G4 / X1-MINI-4.0K-G4)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

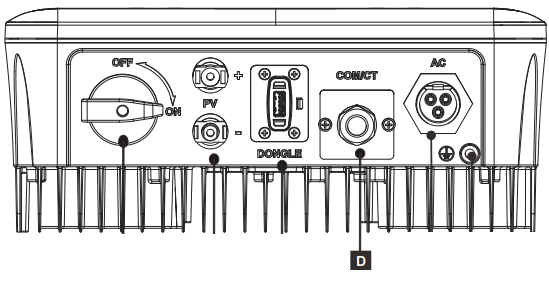

3-  Na face inferior do inversor abra a porta “RS485”, sinalizada pelo item D.

4- Faça a crimpagem do conector RS485.

4.1 Remova a tampa de proteção da porta RS485.

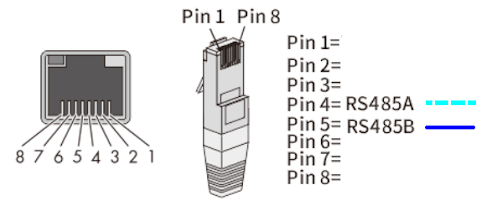

4.2 Conecte o fio azul e branco no pino 4 indicado pelo conector A.

4.3 Conecte o fio azul escuro no pino 5 indicado pelo conector B.

5- Finalize a instalação do cabo e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOLAX MONOFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

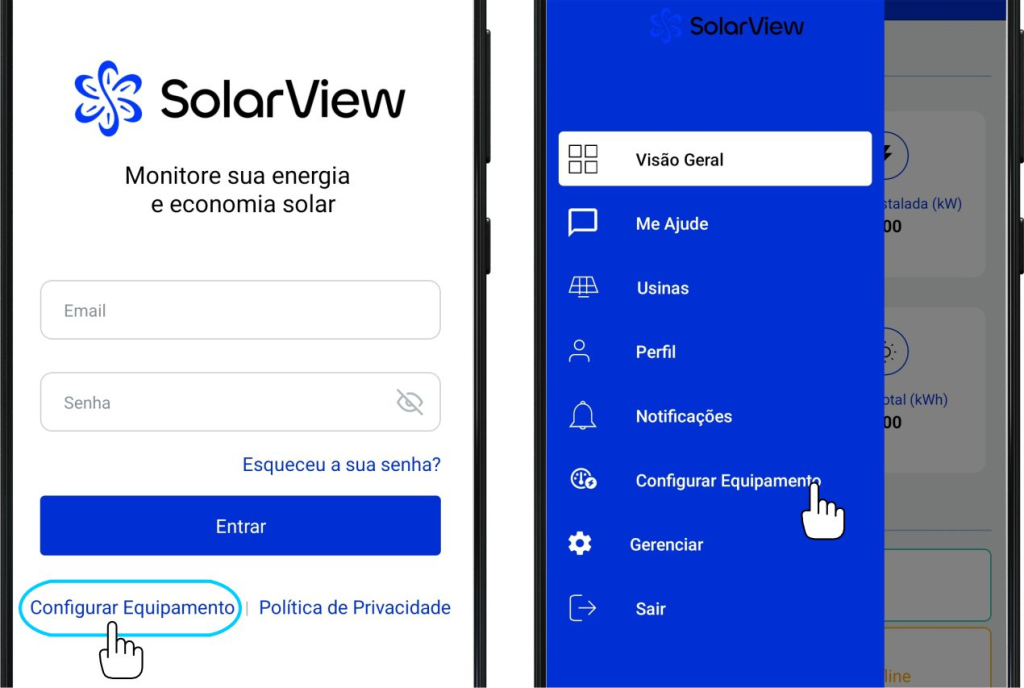

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

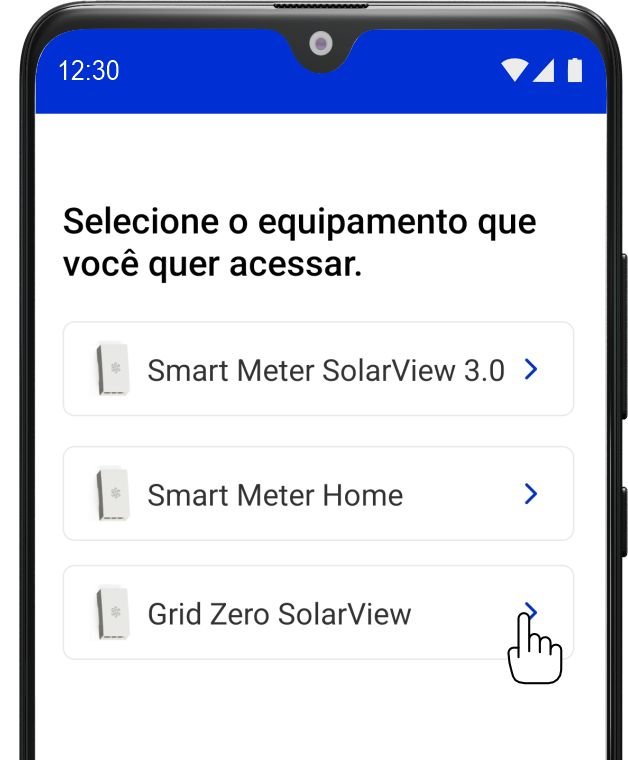

3- Selecione a opção “Grid Zero SolarView”.

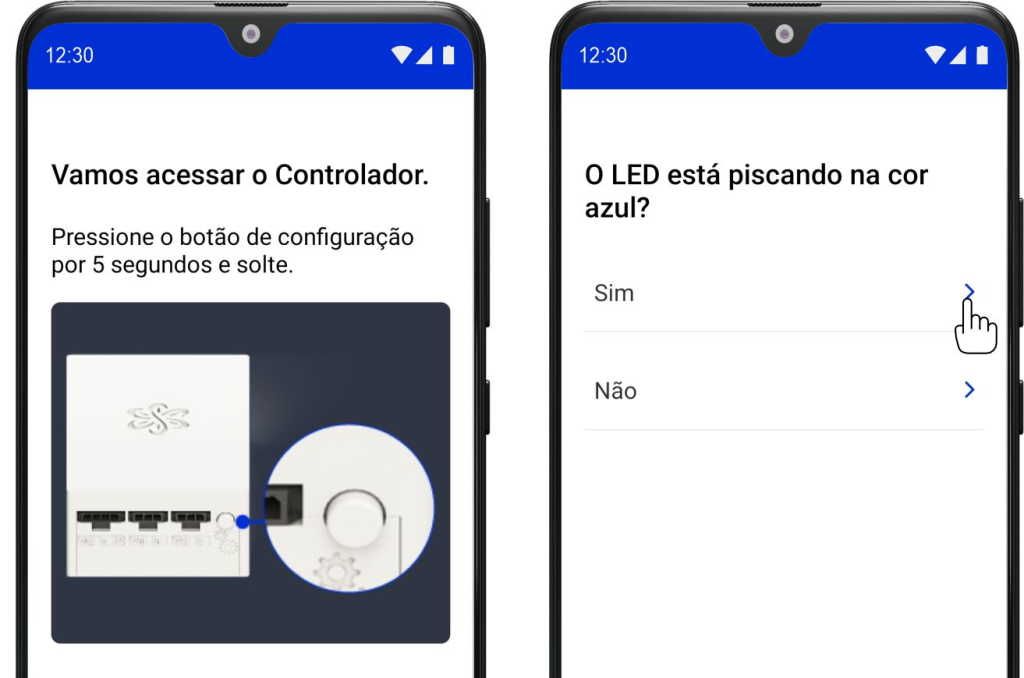

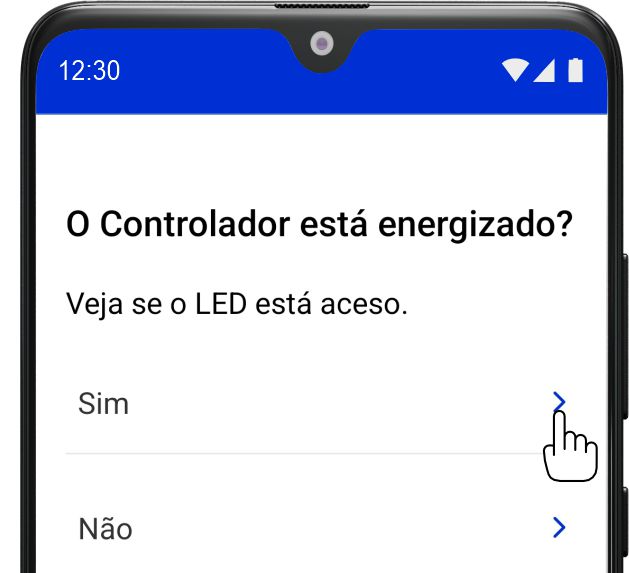

4- Verifique se o LED do medidor está acesso e clique em Sim.

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

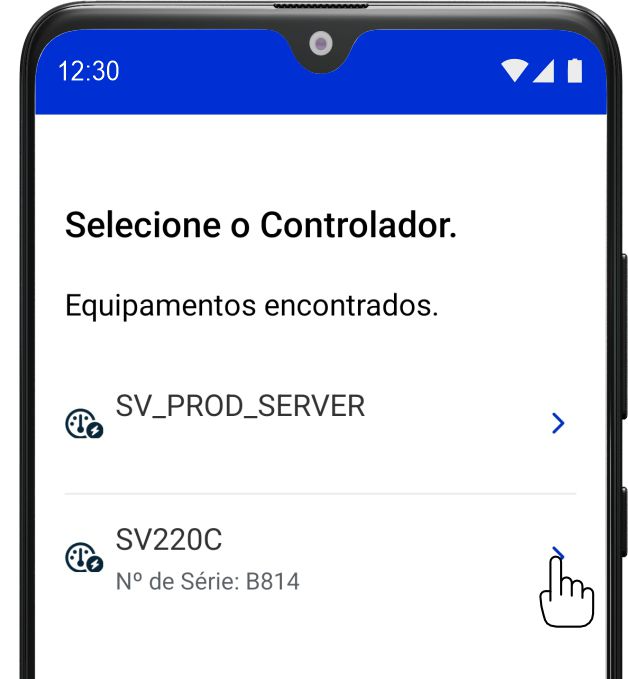

6- Selecione a serial do medidor desejado na tela de medidores próximos.

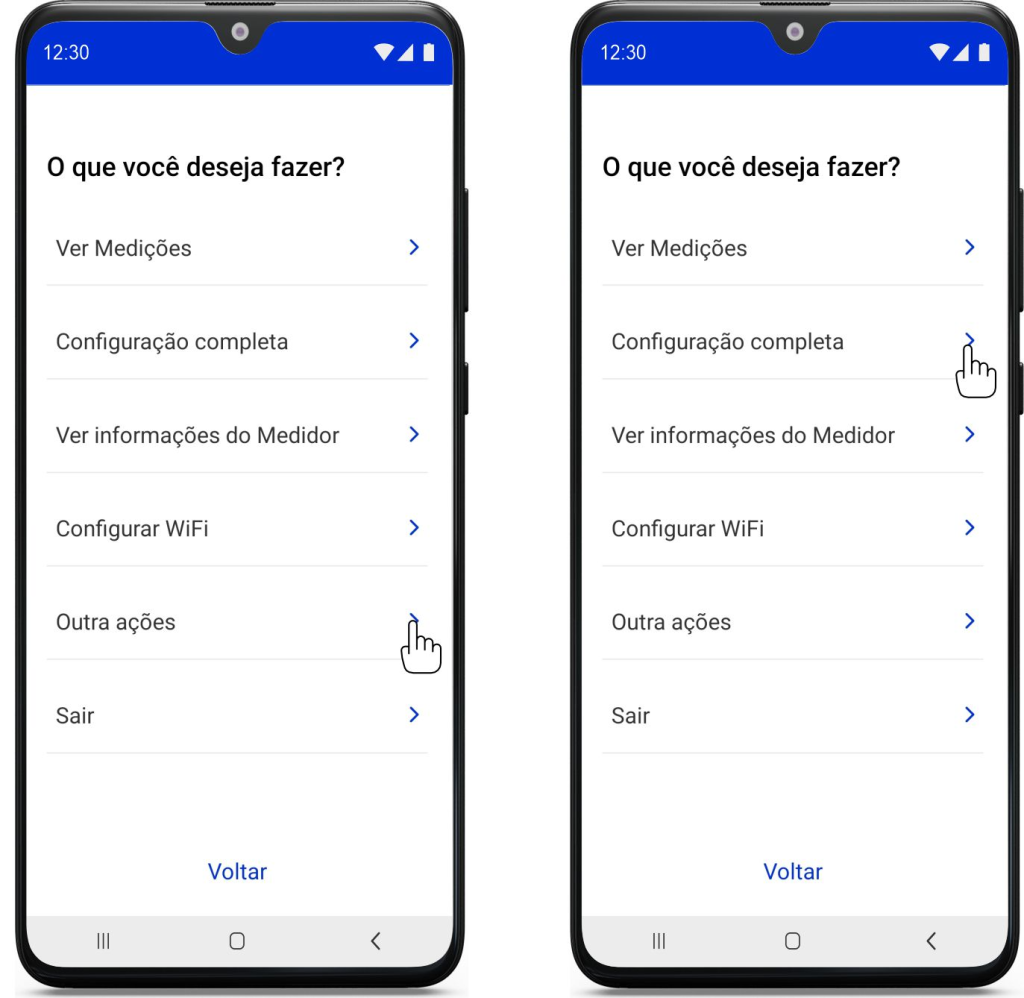

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

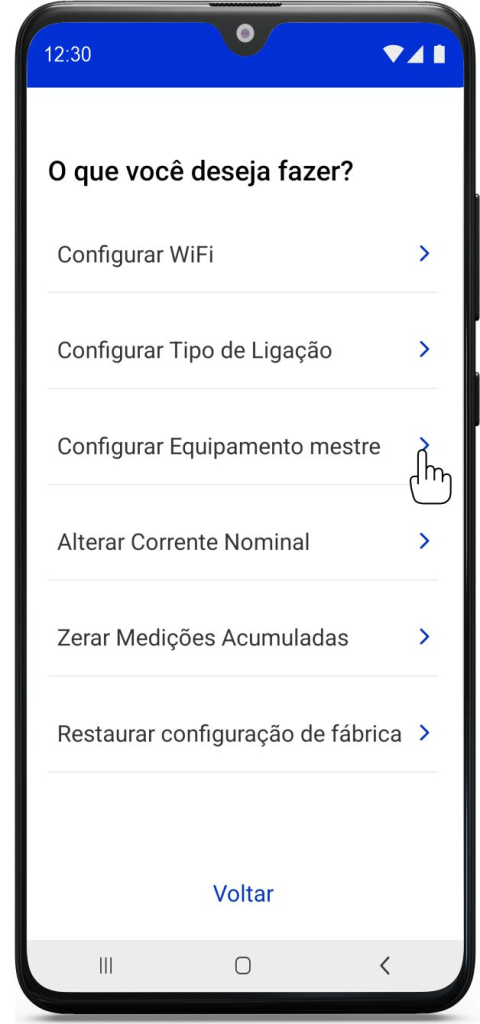

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

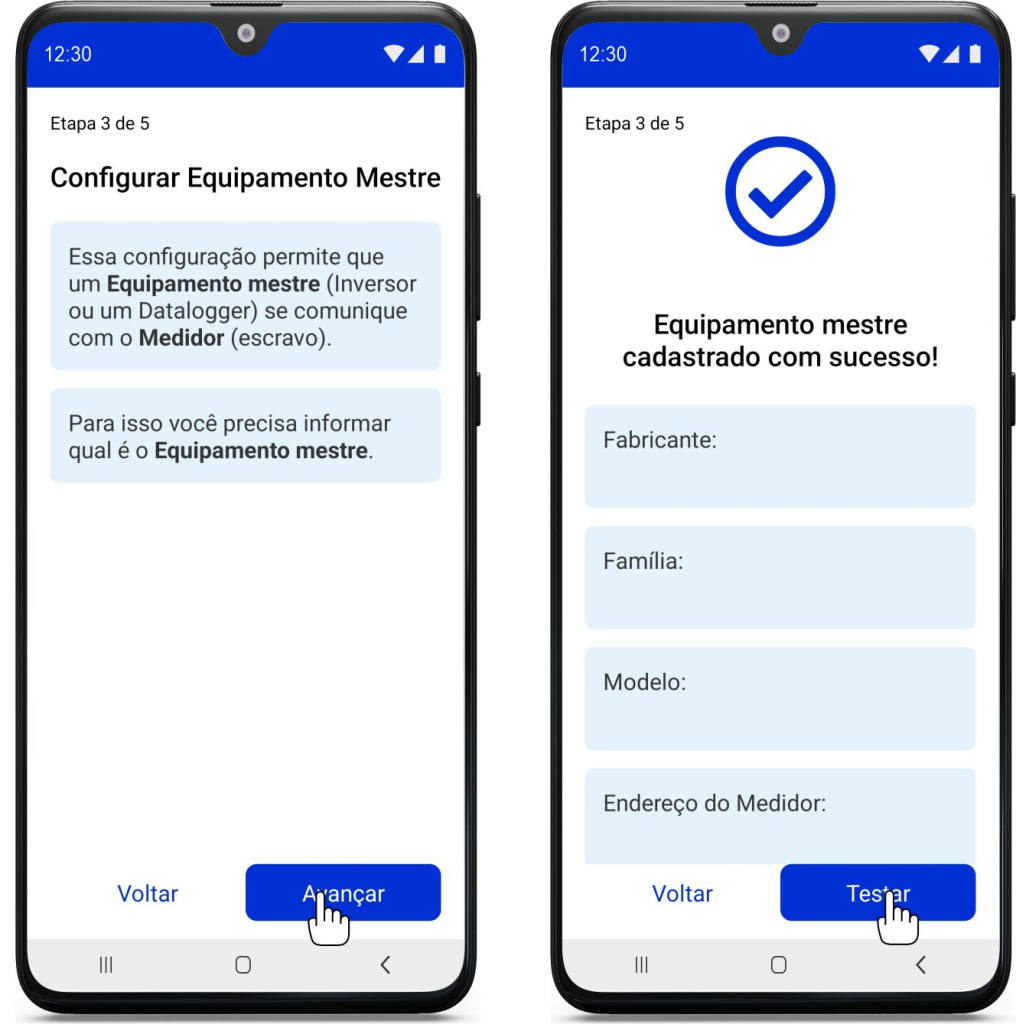

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

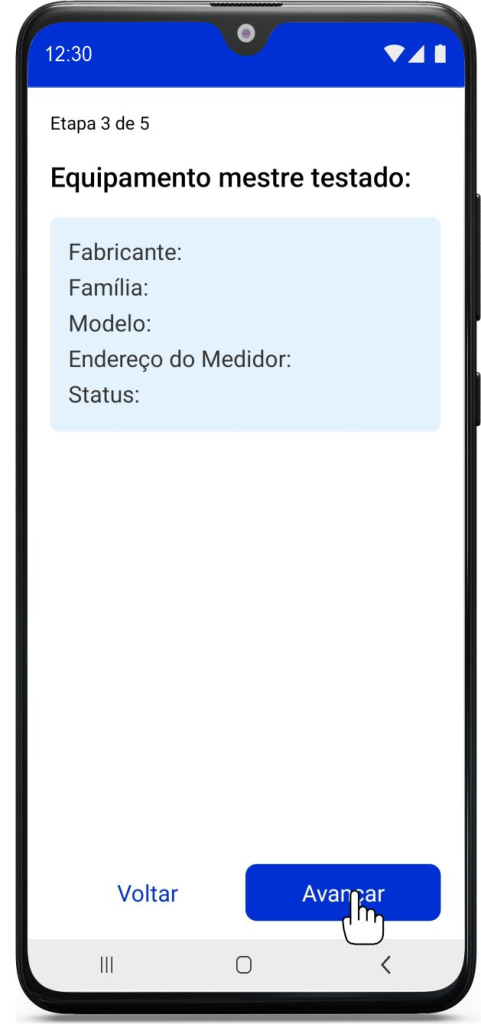

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

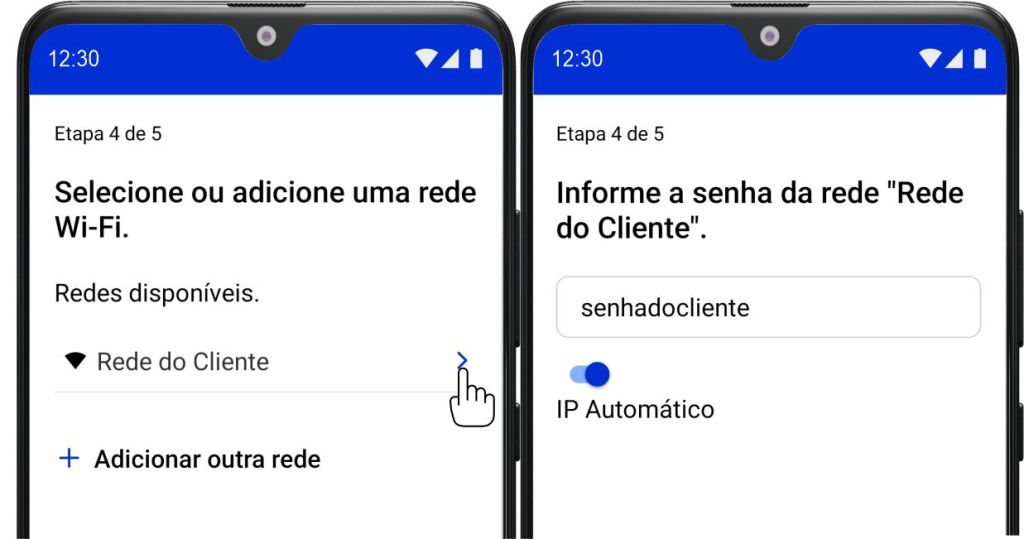

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

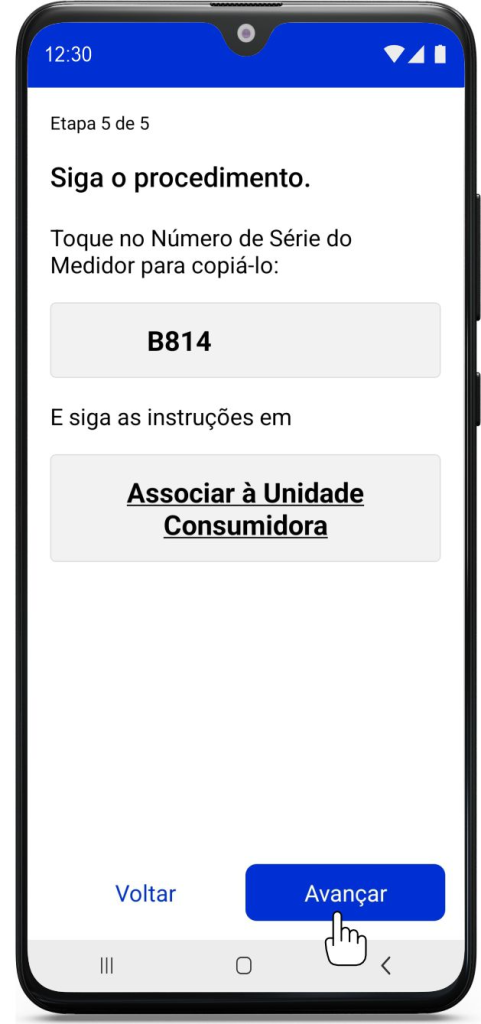

12- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

13- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

14- Finalize a Configuração do App.

CONFIGURAÇÃO DO INVERSOR

1- Aperte o botão “Enter” para acessar as configurações na opção “Settings”.

1.1 Utilize a senha “2014” se necessário.

2- Acesse a opção “RS485CommAddress” e configure o endereço de comunicação para 01.

3- Acesse a opção “ExportControl” e ative a opção como “Enable”e logo em sequência selecione a opção “Meter”.

3.1 Insira o valor do limite de potência de exportação desejado.

4- Finalize a instalação e monitore o seu circuito.

CONFIGURAÇÃO M/S

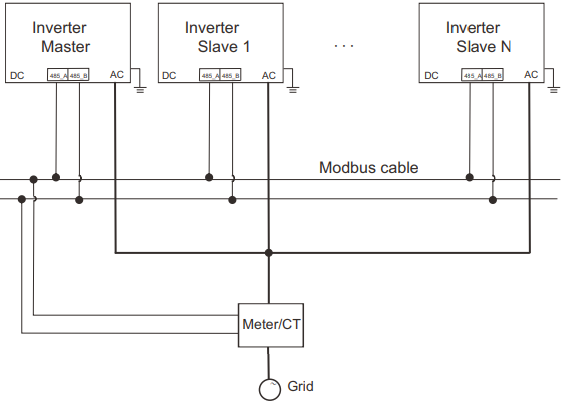

Para realizar a configuração de ligação paralela devemos ter em mente o esquema abaixo. Onde apenas um inversor será considerado como mestre.

Nesse sistema em paralelo, até cinco inversores podem trabalhar em conjunto. Sendo assim, um deles será o mestre e os outros quatro serão os seus subordinados. E o medidor mestre irá se comunicar com todos os subordinados.

Obs: A  configuração e escolha do medidor mestre será feita no inversor que apresenta a conexão do medidor em sua porta de comunicação.

Inversor Mestre

1- Com o inversor mestre definido, encontramos nas configurações do inversor a seção “ParallelSeting” e dentro dela selecionamos a opção de “Parallel Switch” como “Enable”.

2- Certifique-se que as opções de exportação zero estão configuradas da seguinte forma a seguir.

3-  Na opção “M/S Mode” selecione e habilite o inversor como “Master”.

4- Por fim, selecione a opção “System Limit” e ajuste para “0”.

Inversor Slave

1- Para os inversores “slave”, certifique-se que as opções de exportação zero estejam desabilitadas. Assim, permitindo que o controle de inversores M/S ocorra.

2- Com o inversor “slave” definido, encontramos nas configurações do inversor a seção “ParallelSeting” e dentro dela selecionamos a opção de “Parallel Switch” como “Enable”.

3- Na opção “M/S Mode” selecione e habilite o inversor como “Slave”.
