COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  SOLAX TRIFÁSICO HÍBRIDO (X3-ULT-15K / X3-ULT-15KP / X3-ULT-19.9K / X3-ULT-20K / X3-ULT-20KP / X3-ULT-25K / X3-ULT-30K)

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

Conexão no medidor Solarview

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

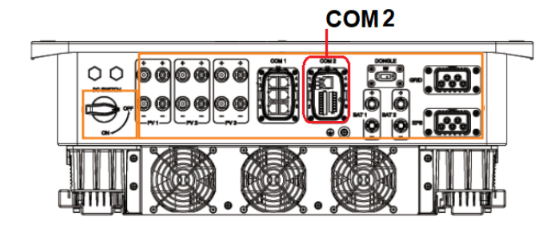

3-  Na face inferior do inversor abra a porta “COM 2”, identificado pela imagem.

4- Faça a crimpagem do conector “RS485”.

4.1 Remova a tampa de proteção da porta COM.

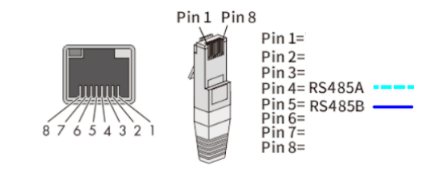

4.2 Conecte o fio azul e branco no pino 4.

4.3 Conecte o fio azul escuro no pino 5.

5- Finalize a instalação do cabo e ligue o inversor novamente.

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua topologia e instale de acordo.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOLAX TRIFÁSICO

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2-  Clique aqui para ver todas as configurações que devem ser feitas no APP SolarView.

2.1 – Se não tiver uma unidade geradora cadastrada, realize a integração digital, antes de seguir com a unificação de

unidade; Clique Aqui.

2.2- Se já tiver uma unidade geradora cadastrada ou após integração digital, basta unificar a unidade. Clique Aqui.

3- Verifique a “versão de firmware” se está igual ou superior a “1.11.1”,caso não esteja, entre em contato com o suporte da SolarView para atualizar a versão.

4- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

Fabricante	Solax
Família	Inversor Trifásico
Modelo	Todos
Endereço	1

5- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.

6- Verifique se a instalação física do medidor foi corretamente concluída pelo guia
Como instalar e configurar o medidor Grid Zero.

7- Finalize a configuração do seu medidor.

CONFIGURAÇÃO DO INVERSOR

1- Aperte o botão “Enter” para acessar as configurações na opção “Settings”.

1.1 Acesse a opção “Advanced Setting”.

1.2 Utilize a senha “2014” para acessar as configurações de controle.

2- Acesse a opção “ExportControl” e ative a opção “Mode Select” como “Enable” e ative o controle.

2.1 Acesse “Control Power” e configure a potência como 0000W para garantir a função “GridZero”.

2.2 Se for “Controle Parcial”, configure o valor de controle de potência desejado.

3- Retorne ao menu “Advance Setting” e acesse a opção “Phase Unbalance”. Ative a opção como “Enable”.

6- Finalize a instalação e monitore o seu circuito.
