COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  TRIFÁSICO (SOFAR 60KTLX-G3 / SOFAR 75KTLX-G3 / SOFAR 80KTLX-G3)

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

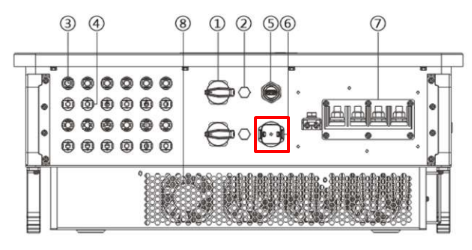

3-  Na face inferior do inversor identifique a porta “COM” identificado no item 6.

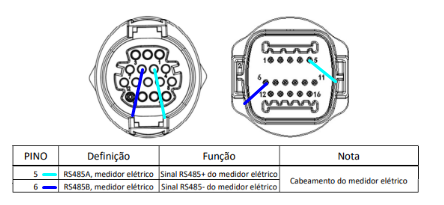

4- Faça a crimpagem do conector “COM”.

4.1 Conecte o fio azul e branco no pino 5.

4.2 Conecte o fio azul escuro no pino 6.

4.3 Conecte o conector na porta “COM”.

5- Finalize a instalação do cabo e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOFAR TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

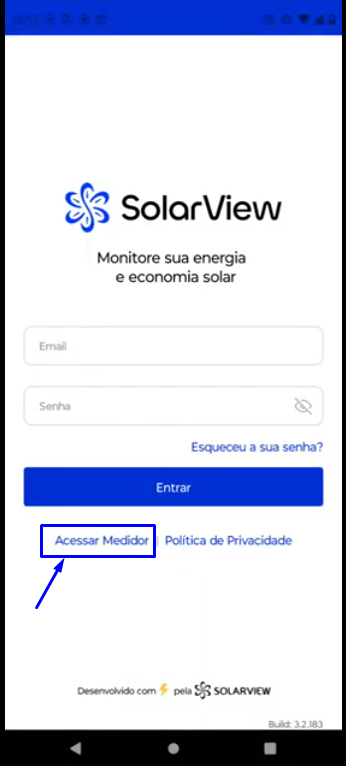

2- Abra o aplicativo. No final da tela de login clique em “Configurar Medidor”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Medidor”.

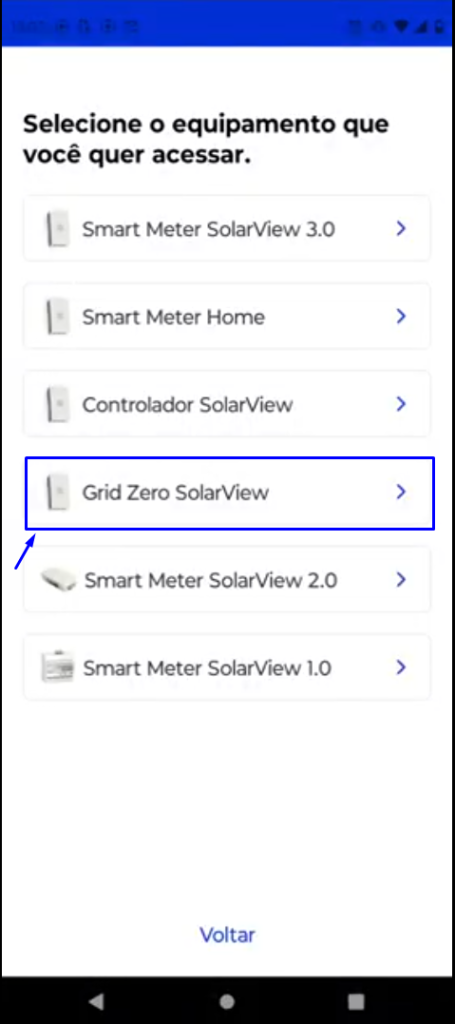

3- Selecione a opção “Smart Meter SolarView Grid Zero”.

(Imagem Ilustrativa)

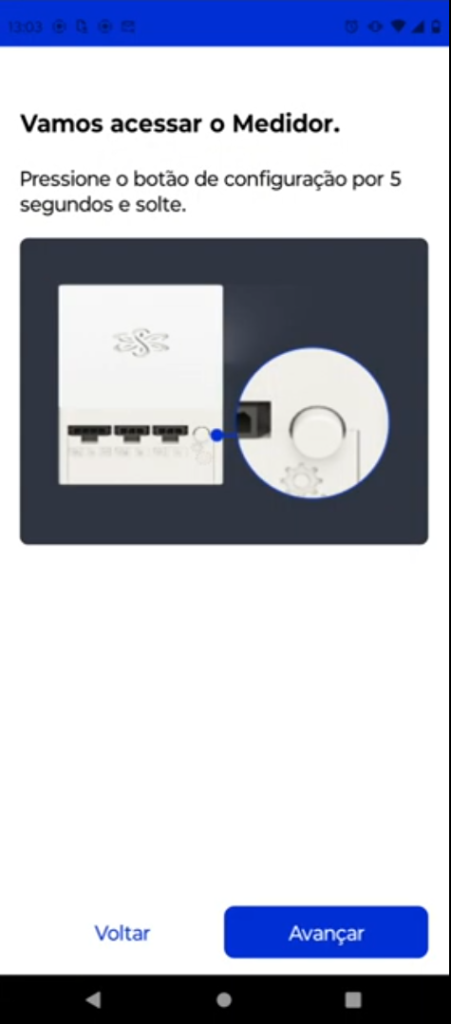

4- Siga o passo a passo informado no app e clique em “Avançar”.

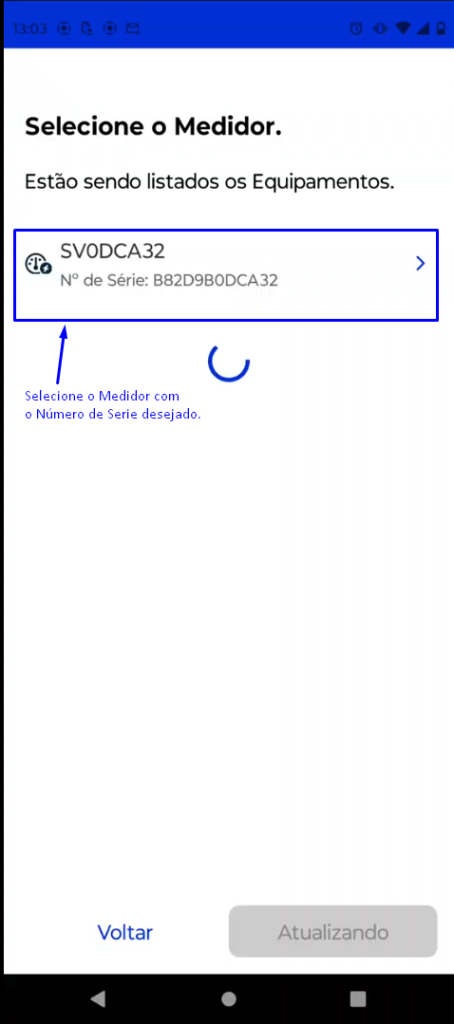

5- Selecione o equipamento que deseja-se configurar. Clique no serial correspondente ao equipamento nos dispositivos listados.

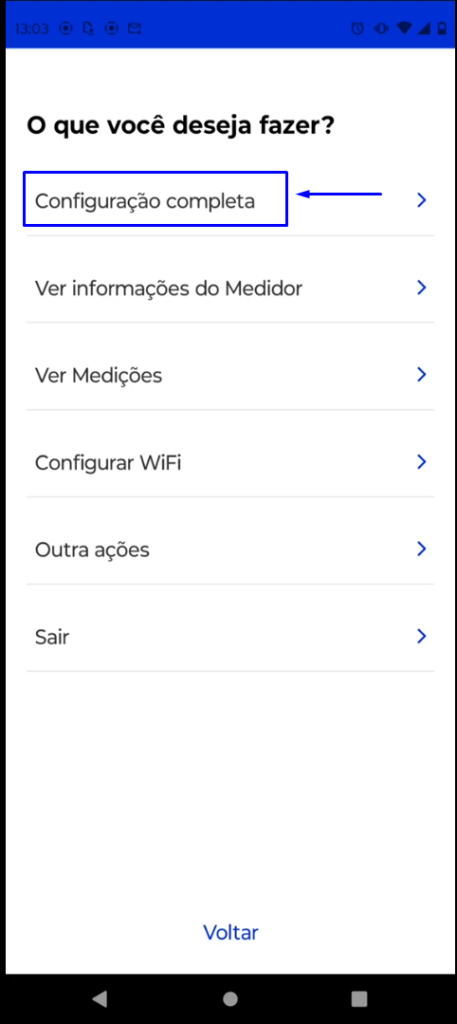

6- Clique em “Configuração completa”, na tela de configuração.

7- Clique na opção “Configurar Equipamento Mestre” e selecione os parâmetros corretos correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

8- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.

9- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

10- Finalize a configuração do seu medidor.

COMO CONFIGURAR O INVERSOR SOFAR-TRIFÁSICO PARA LIMITAR POTÊNCIA USANDO O MEDIDOR GRID ZERO SOLARVIEW

1- Pressione e segure o botão seta para baixo “∨” e entre na interface principal de configuração. Utilize a tabela abaixo para se guiar.

2- Pressione o botão “∨” até encontrar a opção “7-Set address/Configurar endereço”.

2.1 Pressione e segure o botão “∨” para acessar a opção.

2.2 Deixe esse valor como “01”.

2.3 Salve e retorne às outras configurações.

3- Pressione “∨” e encontre a opção “10 – Configurar Anti Rev” e selecione ela.

3.1 Insira a senha padrão “0001”.

3.2 Ative a opção “Anti Reflux Control/Controle de Potência reversa”.

3.3 Selecione o seu valor de exportação de potência. Para realizar a função “grid zero” configure como “0.00kW”.

3.3 Salve e retorne às outras configurações.

4- Pressione o botão “∨” até encontrar a opção “14 – Selecionar PCC” e selecione ela.

4.1 Selecione a opção “PCC Meter”.

4.2 Salve e finalize as configurações.

5- Finalize a configuração do inversor e monitore o seu circuito.

DOCUMENTAÇÃO DE REFERÊNCIA
Manual SOFAR 60KTLX-G3 / SOFAR 75KTLX-G3 / SOFAR 80KTLX-G3

Qualquer dúvida, entre em contato com nosso time de atendimento de segunda à sexta das 9h às 17h no canal:
https://wa.me/553134433225

E lembre de conferir as novidades na loja.solarview.com.br
Ou com nosso time comercial =D
https://wa.me/31983708233

Abraço,
Time SolarView
