COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSORGROWATT MONOFÁSICO (MIN 7000TL-X2 ATÉ MIN 10000TL-X2)

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

OBS: NÃO CORTE OU ESTENDA OS CABOS DOS TCS, ISSO IRÁ DESCALIBRAR O DISPOSITIVO E RESULTARÁ NA PERDA DA GARANTIA!!!

1- Prepare um cabo par trançado que servirá para conectar o medidor ao inversor.

Utilize o par Azul e Branco e Azul escuro para fazer a conexão no
medidor e inversor.

2- Desligue o lado CA e CC ,depois aguarde 5 minutos até os capacitores descarregarem para ter segurança ao manusear o inversor.

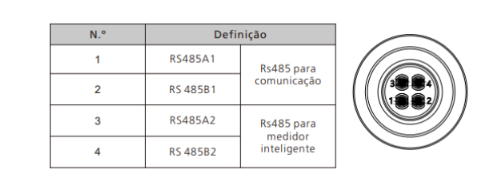

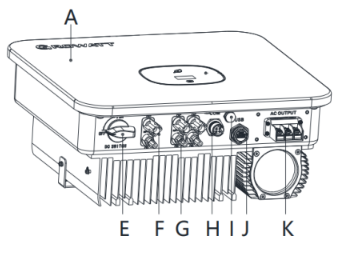

3- Na face inferior do inversor identifique a porta “COM”.

4- Faça a crimpagem do conector “COM”.

4.1 Conecte o fio azul e branco no pino 7.

4.2 Conecte o fio azul escuro no pino 8.

4.3 Conecte o conector na porta “COM”.

5- Finalize a instalação do cabo e ligue o inversor novamente.

CONEXÃO COM O MEDIDOR

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua
topologia e instale de acordo.

CONFIGURANDO O MEDIDOR GRID ZERO PARA COMUNICAR COM O INVERSOR GROWATT MONOFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link https://go.solarview.com.br/cfg/gzsv

Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Clique no link para configurar o Medidor Grid Zero e criar uma unidade consumidora, clique aqui

2.1- Se não tiver uma unidade geradora cadastrada, realize a integração digital, antes de seguir com a unificação de

unidade; Clique Aqui.

2.2- Se já tiver uma unidade geradora cadastrada ou após integração digital, basta unificar a unidade. Clique Aqui.

3- Verifique a “versão de firmware” se está igual ou superior a “1.11.1”,caso não esteja,

entre em contato com o suporte da SolarView para atualizar a versão.

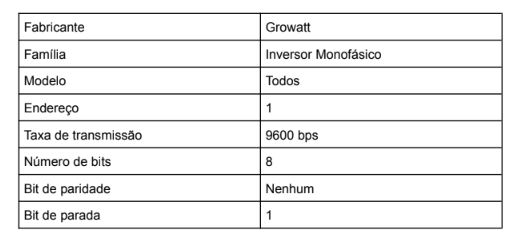

4- Clique em “Configuração do Equipamento Mestre”, selecione os parâmetros correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

5- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe

a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de

comunicação do inversor nos próximos passos.

6- Verifique se a instalação física do medidor foi corretamente concluída pelo guia:

Como instalar e configurar o medidor Grid Zero.

7- Finalize a configuração do seu medidor.

CONFIGURAR O INVERSOR GROWATT-MONOFÁSICO PARA LIMITAR POTÊNCIA

1- Seguindo a tabela a seguir, deve-se configurar o inversor pelo botão de toque.

2- Acesse a opção de parâmetro de controle

2.1 Altere o visor para definir parâmetros e confirme a opção.

2.2 Altere o visor para selecionar a opção Avançado e confirme.

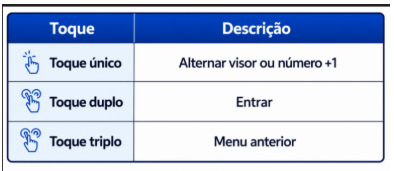

2.3 Insira a senha utilizando o Toque Único e o Toque Duplo.

3- Acesse Limite de Exportação/ExportLimit Rate

3.1 Ative a opção de Limite de exportação

3.2 Selecione a opção Meter/Medidor.

3.3 Selecione a porcentagem do limite de exportação desejada. Se for grid
zero, selecione o valor 0.00%.

4- Finalize a configuração do inversor e monitore o seu medidor.
