COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR GROWATT TRIFÁSICO (MAC 15KTL3-XL ATÉ MAC 70KTL3-X LV)

COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR GROWATT TRIFÁSICO (MAC 15KTL3-XL / MAC 20KTL3-XL / MAC 22KTL3-XL / MAC 25KTL3-XL / MAC 30KTL3-XL / MAC 36KTL3-XL / MAC 30KTL3-X LV / MAC 40KTL3-X LV / MAC 50KTL3-X LV / MAC 60KTL3-X LV / MAC 50KTL3-X MV / MAC 60KTL3-X MV / MAC 70KTL3-X MV)

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

1– Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

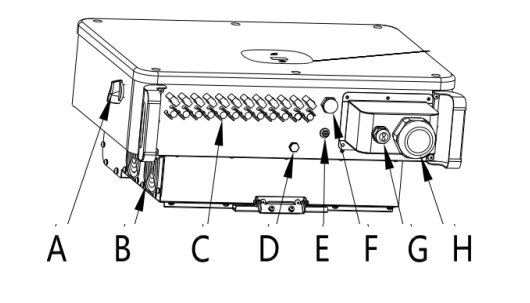

3-  Na face inferior do inversor abra a porta “COM”.

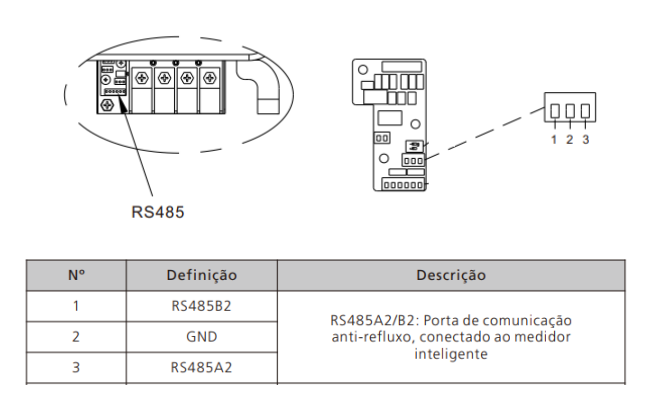

4- Faça a crimpagem no borne de comunicação “COM” na placa de comunicação.

4.1 Conecte o fio azul e branco no borne 3.

4.2 Conecte o fio azul escuro no borne 1.

Imagem de referência da conexão no borne do medidor.

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua
topologia e instale de acordo.

5- Finalize a instalação do cabo e ligue o inversor novamente.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR HUAWEI TRIFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Clique aqui para ver todas as configurações que devem ser feitas no APP SolarView.

3- Verifique se a sua “versão de firmware” for anterior a “1.11.1”. Se estiver, entreem contato com o suporte técnico da SolarView para atualizar o seu medidor.

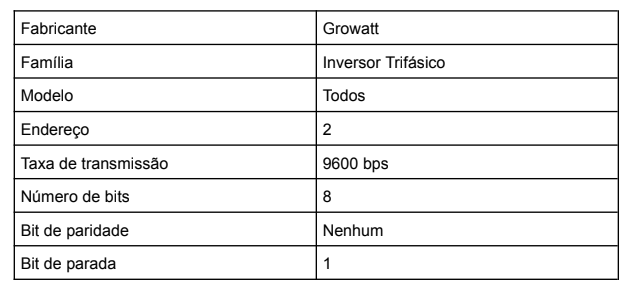

4- Clique na opção “Configuração do Equipamento Mestre” e selecione os parâmetros corretos correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

5- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “ CIANO” Se ainda não estiver “CIANO”, será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.


6- Verifique se a instalação física do medidor foi corretamente concluída pelo guia “Como instalar e configurar o medidor Grid Zero”.


7– Finalize a configuração do seu medidor.


COMO CONFIGURAR O INVERSOR GROWATT-TRIFÁSICO PARA LIMITAR POTÊNCIA USANDO O MEDIDOR GRID ZERO SOLARVIEW

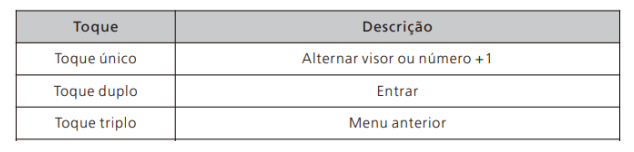

1– Seguindo a tabela a seguir, deve-se configurar o inversor pelo botão de toque.

2– Acesse a opção de parâmetro de controle.

2.1 Altere o visor para definir parâmetros e confirme a opção.

2.2 Altere o visor para selecionar a opção Avançado e confirme.

2.3 Insira a senha utilizando o Toque Único e o Toque Duplo.

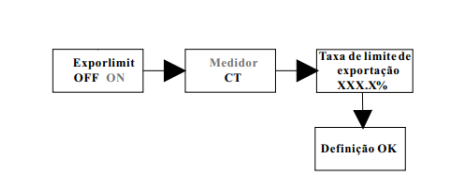

3- Acesse Limite de Exportação/ExportLimit Rate

3.1 Ative a opção de Limite de exportação e selecione ON.

3.2 Selecione a opção Meter/Medidor.

3.3 Selecione a porcentagem do limite de exportação desejada. Se for grid zero, selecione o valor 0.00%. Se for Controle parcial, ajuste o valor considerando o limite que você pode injetar na rede.

4– Finalize a configuração do inversor e monitore o seu medidor.

DOCUMENTAÇÃO DE REFERÊNCIA

https://br.growatt.com/products/mac-30-36ktl3-xl2
https://br.growatt.com/upload/file/MAC_15-36KTL3-XL_Manual_e_PT_092023.pdf



Qualquer dúvida, entre em contato com nosso time de atendimento de segunda à sexta das 9h às 17h no canal:
https://wa.me/553134433225

E lembre de conferir as novidades na loja.solarview.com.br
Ou com nosso time comercial =D
https://wa.me/31983708233

Abraço
Time SolarView
