Como instalar o datalogger em mais de um inversor? Conexão multi inversor em cascata

Em resumo, você deve:

1. Verificar se os inversores são da mesma família
2. Configurar os Inversores
3. Instalar cabeamento de comunicação
4. Configurar o datalogger:
5. Monitorar e Concluir

1. Verifique se todos os inversores são da mesma família.

   1. Consulte a etiqueta do inversor se os modelos são iguais

      1. Caso Não sejam iguais valide na Clique na nossa planilha de inversores integrados

2. Configure o inversor.

   1. Defina qual dos inversores será o inversor 1

   2. Modifique o ID (endereço de comunicação) do inversor.

      1. Para modelos Fronius No painel do seu inversor Acesse o menu «SETUP» do display do Inversor; Acesse a opção «DATCOM», Depois acesse a opção «Inverter Number»   Atribua o valor 01 para o primeiro inversor;

      2. Para modelos de inversores huawei/weg sem painel display verifique no app do inversor No menu, entre em «Senttigs >Comm. Param. > protocol:«MODBUS RTU»Address:«1»

   3. Para os demais modelos de inversores Clique e encontre o guia do seu modelo de inversor


3. Instale o cabeamento.

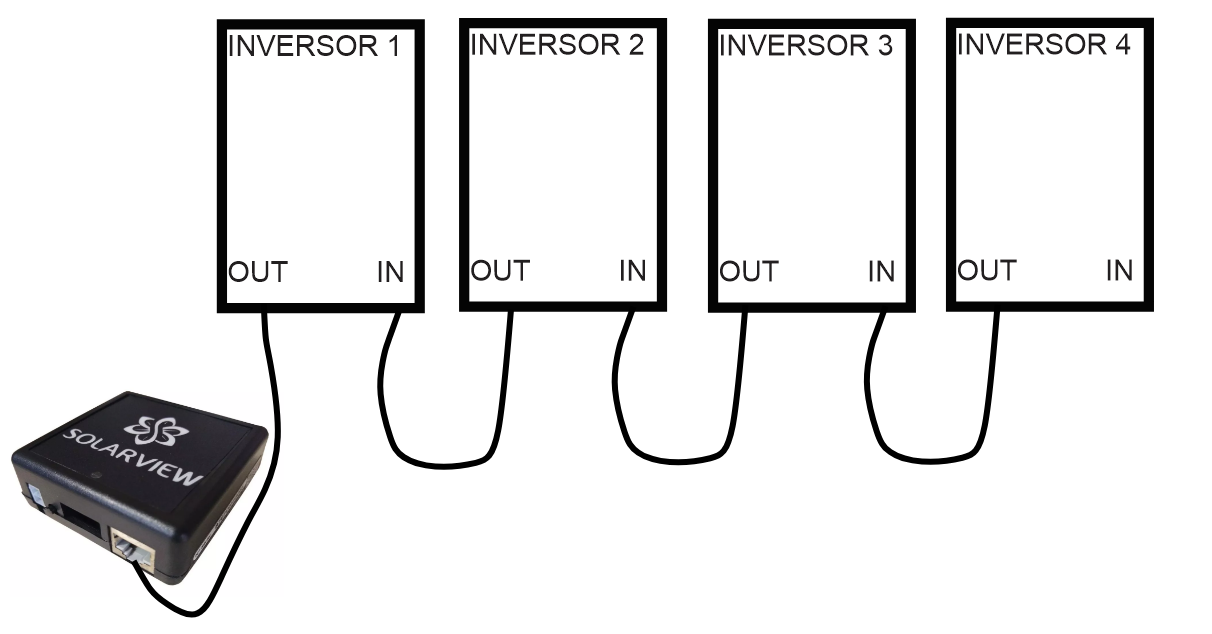

   1. Instale o cabeamento de comunicação do datalogger no terminal OUT do inversor 1

   2. Corte um cabo adequado para sua instalação de até 20 metros do último inversor ao datalogger para evitar perdas de comunicação.

   3. Crimpe o cabo de comunicação de inversor em até 20 metros para o inversor respeitando as ordens de cores do RS485

      1. Valide no manual do inversor manual dos inversores.

   4. Conecte o cabo de comunicação no terminal IN do inversor 1 para o terminal OUT do inversor 2

   5.  Repita este processo para os inversores ID=3 e ID=4 se houver.


Observação: a configuração multi inversor funciona até 4 inversores.

4. Adicione o inversor ao datalogger

   1. Coloque o celular/notebook em modo avião

2. Ligue o datalogger (a rede do datalogger fica online por 10 minutos, caso a rede não apareça reinicie o datalogger).

3. Entre na rede do datalogger

4. Entre na guia anonima do seu navegador

5. Entre no link 1.1.1.1

   1. Vá na aba configurar inversores

2. Clique em: “Adicionar Inversor”;

3. Selecione o Fabricante do seu inversor;

4. Selecione a “Família” (Modelo) do seu inversor;

5. Informe o ID, que deve ser o mesmo aplicado no inversor

6. Verifique se o Serial do Inversor está igual ao expresso na etiqueta do inversor;

7. Aperte “Salvar”,

8. Repita o processo com os demais inversores

9.  Em seguida “Testar 1”,“Testar 2”“Testar 3,etc.  Deve aparecer: “Conectado”;

5. Monitore e Conclua

   1. Clique em: “Concluir Configuração”;

   2. Clique em iniciar monitoramento

   3. Clicar em concluir.

   4. Clique em adicionar datalogger caso não esteja vinculado a nenhuma unidade Veja o artigo de como adicionar o datalogger a unidade

   5. monitore e conclua.
