COMO ULTILIZAR CABO DE FIBRA ÓPTICA PARA COMUNICAÇÃO COM O MEDIDOR SMART METER GRIDZERO SOLARVIEW?

Para utilizar cabo de fibra óptica para comunicação com medidor Smart Meter GridZero SolarView você precisa:

1. Saber quando utilizar;
2. Utilizar de um conversor RS 485 direto para fibra óptica;
3. Realizar a conexão Medidor-Conversor(A);
4. Realizar a conexão Conversor(A)-Conversor(B);
5. Realizar a conexão Conversor(B)-Equipamento Mestre (Inversor ou Controlador);
6. Testar a comunicação.

Em detalhes:

1. Quando utilizar;
   1. Para Instalações convencionais em até 950m, recomendamos o uso do cabo CAT 5 / 6 blindado.

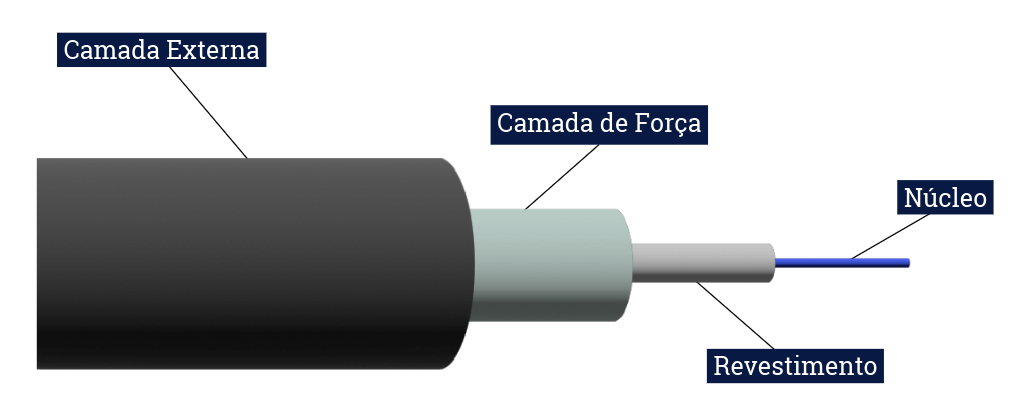

   2. Acima de 950m é recomendado o uso de fibra óptica, ou em casos em que o cabo de comunicação seja inviável a passagem sem interferência (como por exemplo passagem junto à eletroduto com condutores de energia junto ao cabo de comunicação) é recomendado o uso de fibra óptica.
   3. Para isso é necessário o uso de conversores direto de RS 485 para fibra óptica. Modelo indicado é ADAM-4542+ / Fiber Optic to RS-232/422/485 Converter


2. Realizar a conexão Medidor-Conversor(A);
   1. Conecte o cabo de comunicação (CAT5/6) na RS 485 no Smart Meter;

   2. Utilize um filamento (via do par trançado) por sinal;
      1. Azul/Branco (RS 485+);
      2. Azul (RS 485-);
   3. Conecte o cabo de comunicação (CAT5/6) na RS 485 no conversor(A);
      1. Azul/Branco (RS 485+), na TX+ (DATA+) da RS 485;
      2. Azul (RS 485-), na TX- (DATA-) da RS 485;

3. Realizar a conexão Conversor(A)-Conversor(B):
   1. Deve ser passado 2 vias de fibra, conectando os 2 conversores;
   2. Ligue a via 1 na entrada RX do Conversor(A) na entrada TX do Conversor(B);
   3. Ligue a via 2 na entrada TX do Conversor(A) na entrada RX do Conversor(B);

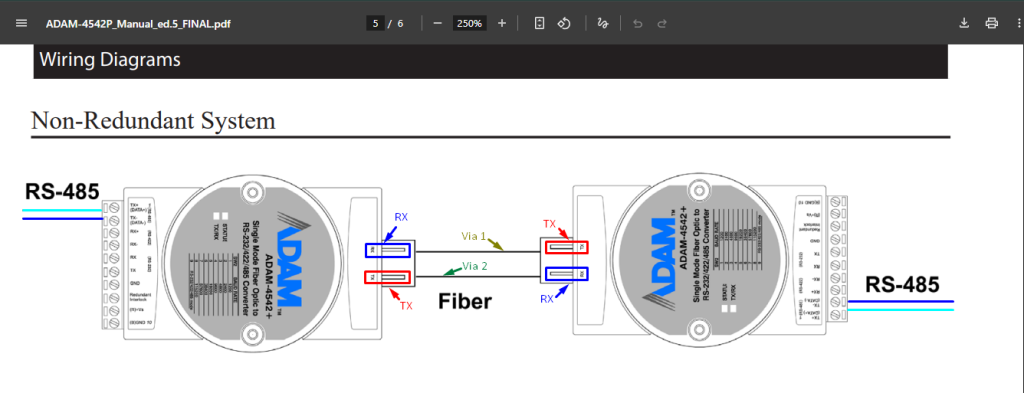

   4. Confira o diagrama a baixo:

4. Realizar a conexão Conversor(B)-Equipamento Mestre (Inversor ou Controlador).
   1. Utilize um filamento (via do par trançado) por sinal;
      1. Azul/Branco (RS 485+);
      2. Azul (RS 485-);
   2. Conecte o cabo de comunicação (CAT5/6) na RS 485 no conversor(B);
      1. Azul/Branco (RS 485+), na TX+ (DATA+) da RS 485;
      2. Azul (RS 485-), na TX- (DATA-) da RS 485;
   3. Conecte o cabo de comunicação (CAT5/6) na RS 485 no Equipamento Mestre (Inversor ou Controlador) do sistema.

5. Testar a comunicação.
   1. Acesse o medidor
      1. Ligue o bluetooth do smartphone
      2. Acesse o aplicativo SolarView (baixe na google play ou app store)
      3. Clique em acessar medidor
      4. Selecione o medidor desejado (Grid zero)
      5. Dê as permissões necessárias
   2. Já na aba de configuração, siga:
      1. “Outras Ações” >> “Equipamento Mestre” >> “Avançar”;
         1. Caso não tenha configurado a comunicação, acesse “Alterar Equipamento Mestre”
         2. Se foi feita a configuração, basta seguir com: “Testar Comunicação”
      2. Deve aparecer “Comunicando”/”Com Comunicação”.

Referencias:
Manual ADAM-4542+ / Fiber Optic to RS-232/422/485

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?
