Guia de configuração Controlador SolarView com Inversores GoodWE

Para instalar e configurar o Controlador SolarView com inversores GoodWE você deve realizar o passo a passo a seguir:

Em resumo:

1. Instale os TCs e TPs Controlador SolarView
2. Configure os Inversores
3. Realize a conexão dos cabos de comunicação
4. Configure o Controlador SolarView
5. Faça o teste de comunicação
6. Cadastre o Controlador no Monitoramento SolarView
7. Conclua o processo

Em detalhes:

1 Instale os TCs de medição do controlador

1- Realize a instalação fisica dos TCs e TPs no circuito de Rede. Abaixo está um exemplo de intalação trifásica:

2- Certifique-se de que os cabos de referência dos TPs e TCs estão conectados nas respectivas Fases A, B e C. Abaixo um exemplo de um quadro Trifásico Estrela Montado.

2 Configure os Inversores

1- Configure o endereço de comunicação de seus inversores. Cada um dos inversores precisam ter um endereço diferente.

2- Para alterar essas configurações dos inversores, é necessário utilizar o aplicativo GoodWE.

3- Após ter o acesso ao seu inversor, basta fazer a configuração das opções seguindo o fluxo a seguir.

4– Após fazer a configuração, clique no botão Sair para salvar as configurações e remova o datalogger do Inversor.

4.1 – Caso a configuração dos endereços não seja concluída com sucesso, entre em contato com o Suporte GoodWE.

3 Realize a conexão dos cabos de comunicação

1- Faça a Crimpagem e a Conexão do controlador até os inversores. Será necessario utilizar um cabo par trançado blindado CAT5 ou CAT6.

2- Para a Crimpagem dos Bornes 6 Vias do controlador, siga a orientação abaixo:

3- Neste Guia manteremos o padrão de cabo de Comunicação como: Cabo Azul/Branco será o cabo RS485A (+), o cabo Azul será o cabo RS485B (-) e o cabo laranja será o GND.

4- Para a crimpagem dos Inversores FoxESS, será necessario identificar qual familia de inversores ela pertence.

5- Para Inversores GW700-XS, GW700-XS-11, GW1000-XS, GW1000-XS-11, GW1500-XS, GW1500-XS-11, GW2000-XS, GW2000-XS-11, GW2500-XS, GW2500-XS-11, GW3000-XS, GW3000-XS-11, GW3300-XS, GW3000-XS-B11, GW2500N-XS, GW3KB-XS e GW3000N-XS, a crimpagem do conector de comunicação será conforme a imagem a seguir:

5.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor siga a imagem a direita e a definição dos bornes RS485.

6- Para Inversores GW2900D-NS, GW3000T-DS, GW3000D-NS, GW3600T-DS, GW3600D-NS, GW4200T-DS, GW4200D-NS, GW5000T-DS, GW5000D-NS, GW6000T-DS, GW6000D-NS, GW6KBD-NS, GW5KBD-NS, GW2900D-NS, GW3000T-DS, GW3000D-NS, GW3600T-DS, GW3600D-NS, GW4200T-DS, GW4200D-NS, GW5000T-DS, GW5000D-NS, GW6000T-DS, GW6000D-NS, GW6KBD-NS e GW5KBD-NS, a crimpagem do conector de comunicação será conforme a imagem a seguir:

6.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor siga a imagem a direita e a definição dos bornes RS485.

7- Para InversoresGW700-XS, GW700-XS-11, GW1000-XS, GW1000-XS-11, GW1500-XS, GW1500-XS-11, GW2000-XS, GW2000-XS-11, GW2500-XS, GW2500-XS-11, GW3000-XS, GW3000-XS-11, GW3300-XS, GW3000-XS-B11, GW2500N-XS, GW3KB-XS e GW3000N-XS, a crimpagem do conector de comunicação será conforme a imagem a seguir:

7.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor siga a imagem a direita e a definição dos bornes RS485.

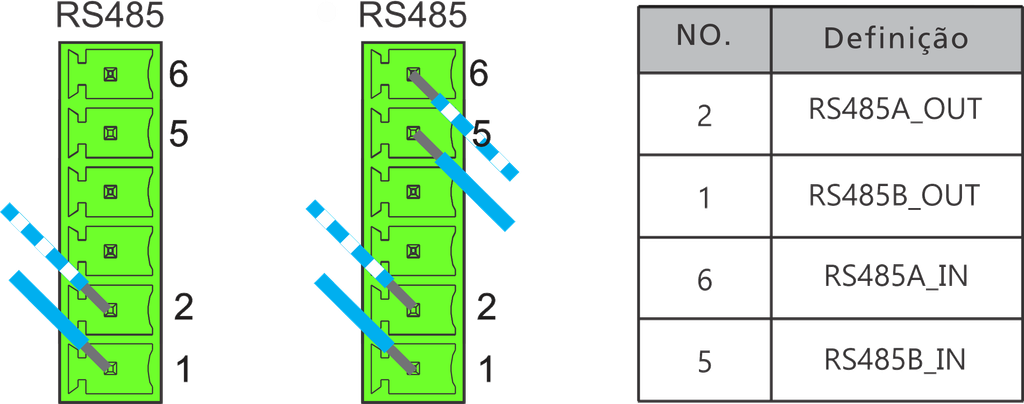

8- Para Inversores GW50KBF-MT-KR, GW60KBF-MT-KR, GW60KN-MT, GW60KBF-MT, GW75KBF-MT, GW70KHV-MT, GW75K-MT, GW80KHV-MT, GW80K-MT , GW80KBF-MT, GW30KLV-MT, GW35KLV-MT, GW50KLV-MT, GW50KN-MT e GW50KBF-MT, a crimpagem do conector de comunicação será conforme a imagem a seguir:

8.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor siga a imagem a direita e a definição dos bornes RS485.

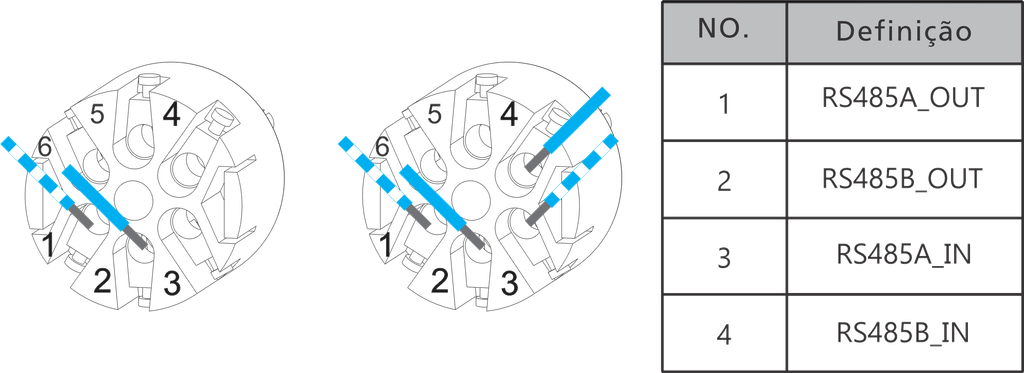

9- Para Inversores GW12KLV-MT, GW15KLV-MT, GW20KLV-MT, GW25K-MT, GW29.9K-MT, GW30K-MT, GW36K-MT, GW30KLS-MT, GW35KLS-MT, GW50KS-MT, GW60KS-MT, GW50KS-MT-EU e GW60KS-MT-EU. GW4K-DT, GW4000-SDT-20, GW5K-DT, GW5000-SDT-20, GW6K-DT, GW6000-SDT-20, GW8K-DT, GW8000-SDT-20, GW10KT-DT, GW10K-SDT-20, GW12KT-DT, GW12K-SDT-20, GW15KT-DT, GW12KLV-SDT-20, GW17KT-DT, GW15K-SDT-20, GW20KT-DT, GW17K-SDT-20, GW25KT-DT, GW20K-SDT-20, GW8KAU-DT, GW9.9KAU-DT, GW10KAU-DT, GW15KAU-DT e GW20KAU-DT, a crimpagem do conector de comunicação será conforme a imagem a seguir:

9.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor siga a imagem a direita e a definição dos bornes RS485.

10- Para Inversores GW35K-SMT-L-G20 , GW37.5K-SMT-L-G20 , GW60K-SMT-G20, GW100K-GT-L-G10 e GW150K-GT-G10, a crimpagem do conector de comunicação será conforme a imagem a seguir:

10.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor siga a imagem a direita e a definição dos bornes RS485.

11- Para Inversores GW50K-SMT-L-G10 , GW75K-SMT, GW80K-SMT, GW75K-GT-LV-G10, GW100K-GT, GW110K-GT e GW125K-GT, a crimpagem do conector de comunicação será conforme a imagem a seguir:

11.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor siga a imagem a direita e a definição dos bornes RS485.

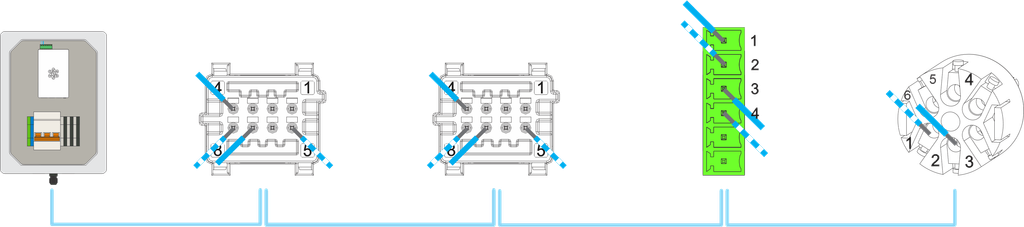

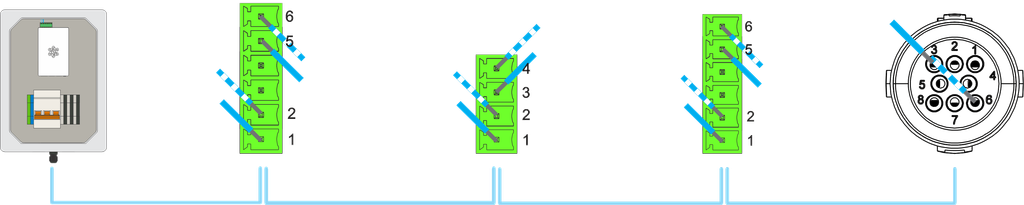

12- Após identificar qual o borne de comunicação do seu inversor, faça a conexão da cascata de inversores, seguindo a crimpagem dos inversores. Segue exemplo de uma instalação com 4 inversores:

11- Finalize a instalação dos cabos de comunicação e ligue o Controlador.

4 Configure o Controlador SolarView

1- Após a configuração do tipo de ligação e a leitura das medições, faça a configuração do Gerenciamento de Inversores

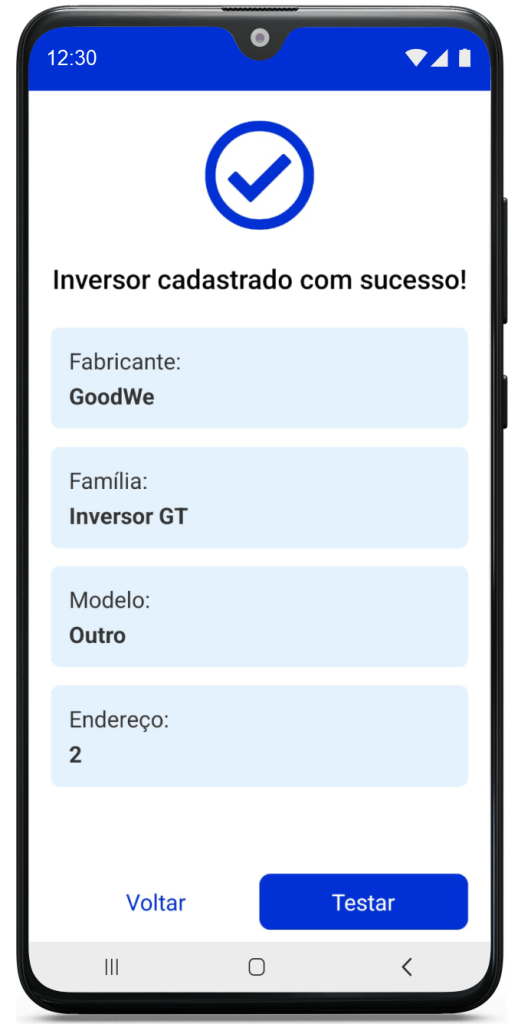

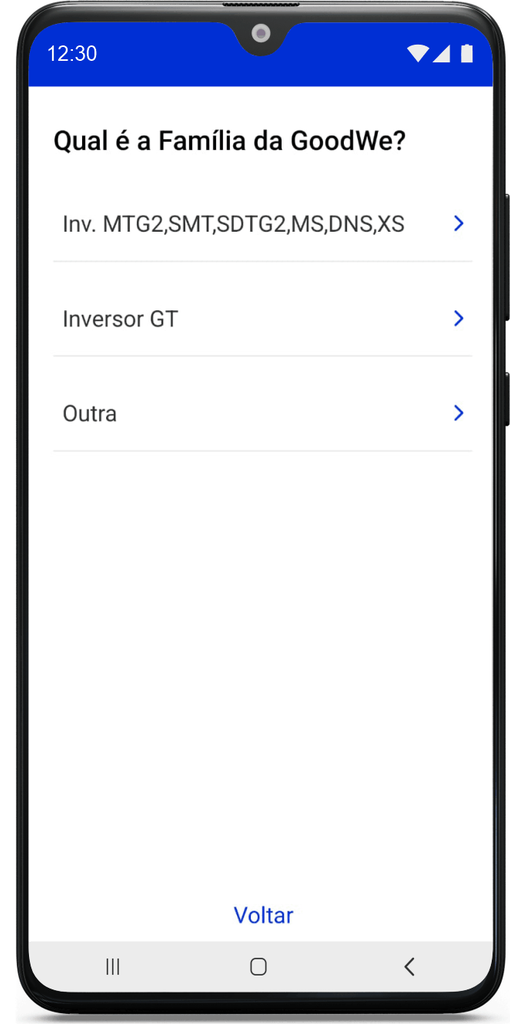

2- Avançe e faça o Cadastro dos Inversores, selecione a Fabricante, a Família e o Endereço do Inversor.

2.1 Para os modelos FoxESS Serie V e Serie R, utilize a Família Séries V/VL/R. Caso o inversor esteja com o protocolo Sunspec ativo, utilize a Família Sunspec.

3- Após configurar todos os inversores, realize o teste de Comunicação do Controlador e finalize a configuração do Gerenciamento dos Inversores.

4- Após a configuração do Gerenciamento de Inversores, faça a configuração do Controle de Potência.

5- Selecione as configurações da operação do modo de controle

6- Para realização do Controle Agendado por horario, será necessario seguir o fluxo de configuração abaixo:



5 Faça o teste de comunicação

1- Realize a comunicação via Bluetooth com o Controlador e acesse “Outras Opções” e “Gerenciar Inversores”.

2- Verifique o status dos inversores esta “Normal”.

3- Caso o status esteja “Desconectado” e não tenha serial cadastrada, verifique o cabeamento da solução. Caso o problema persista, entre em contato com o suporte SolarView.

3- Caso o status esteja diferente de “Normal” ou “Inicializando” entre em contato com a equipe de suporte SolarView.

6 Cadastre o Controlador no Monitoramento SolarView

1. Clique aqui e veja o procedimento de cadastrar unidade;
   1. Se já tiver uma unidade geradora cadastrada, basta associar o medidor.
2. Clique aqui para Associar Equipamento à Unidade.

7 Conclua o processo.

1- Finalize a instalação e monitore a sua usina

DOCUMENTAÇÃO DE REFERÊNCIA

Guia Rápido do Controlador

Datasheet do Controlador
