Guia de configuração Controlador SolarView com Inversores Huawei

Publicado11 de fevereiro de 2026

Atualizado11 de fevereiro de 2026

PorSucesso do Cliente SolarView

Para instalar e configurar o Controlador SolarView com inversores Huawei você deve realizar o passo a passo a seguir:

Em resumo:

Instale os TCs e TPs Controlador SolarView
Configure os Inversores
Realize a conexão dos cabos de comunicação
Configure o Controlador SolarView

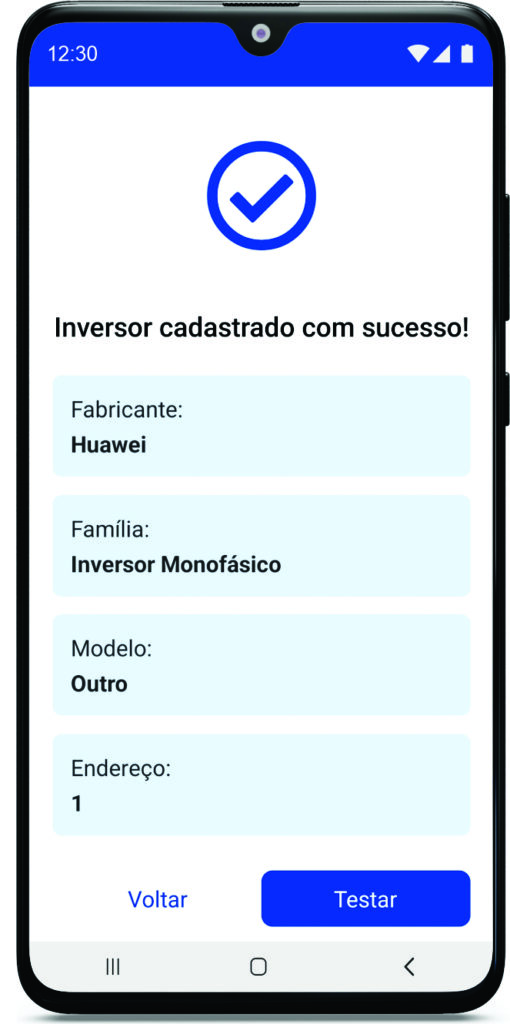

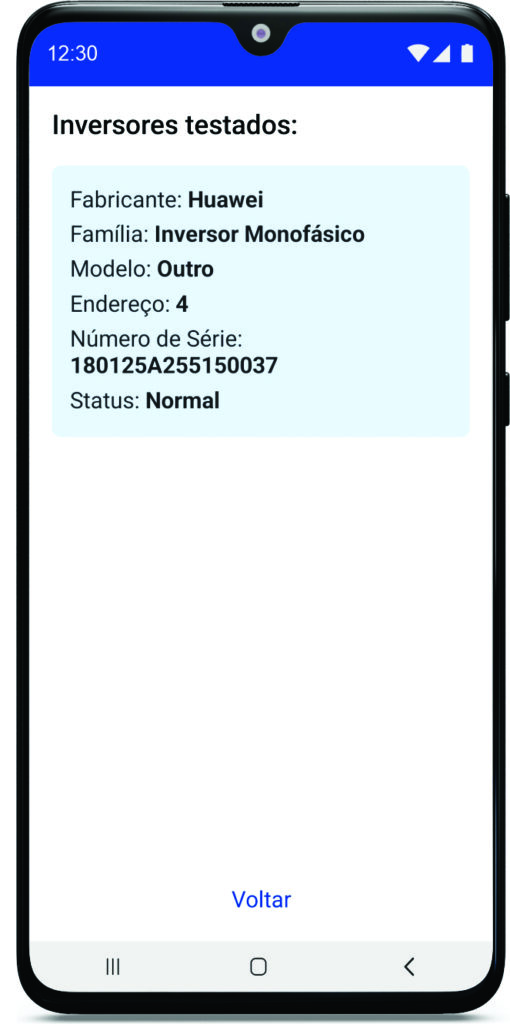

Faça o teste de comunicação
Cadastre o Controlador no Monitoramento SolarView
Conclua o processo

Em detalhes:

1 Instale os TCs de medição do controlador

1- Realize a instalação fisica dos TCs e TPs no circuito de Rede. Abaixo está um exemplo de intalação trifásica:

2- Certifique-se de que os cabos de referência dos TPs e TCs estão conectados nas respectivas Fases A, B e C. Abaixo um exemplo de um quadro Trifásico Estrela Montado.

2 Configure os Inversores

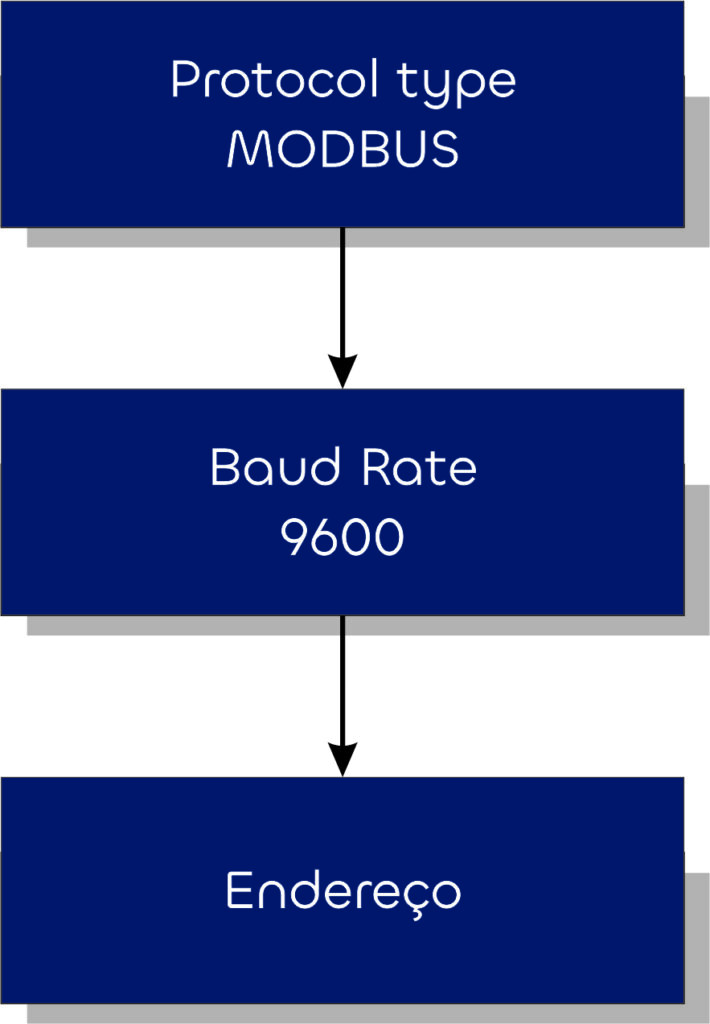

1- Configure o endereço de comunicação de seus inversores. Cada um dos inversores precisam ter um endereço diferente. Além disso, configurem tambem a taxa de transmissão e o protocolo de comunicação.

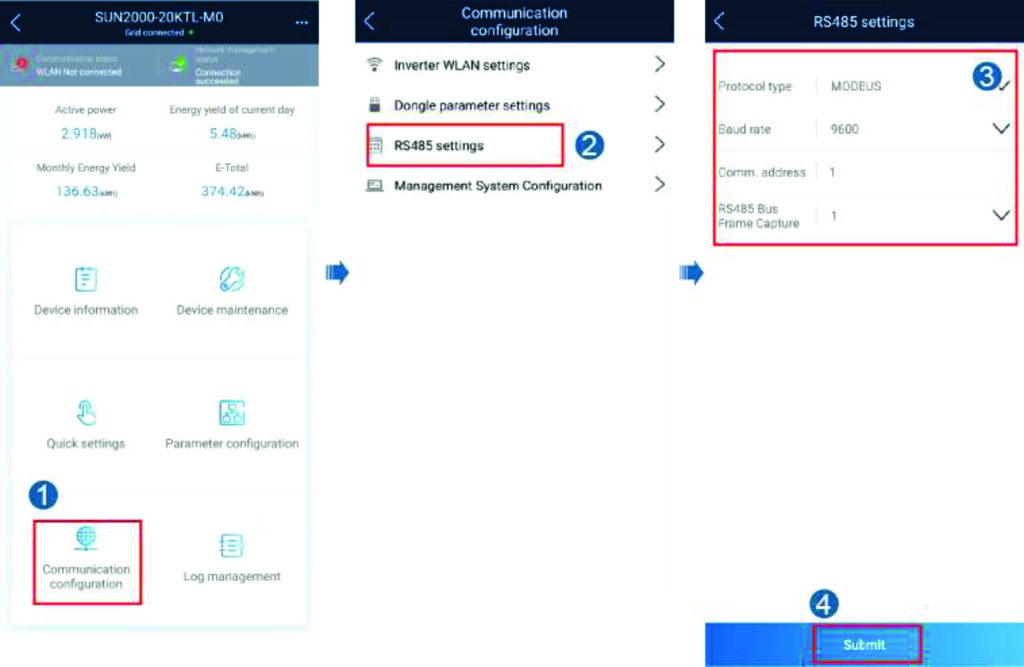

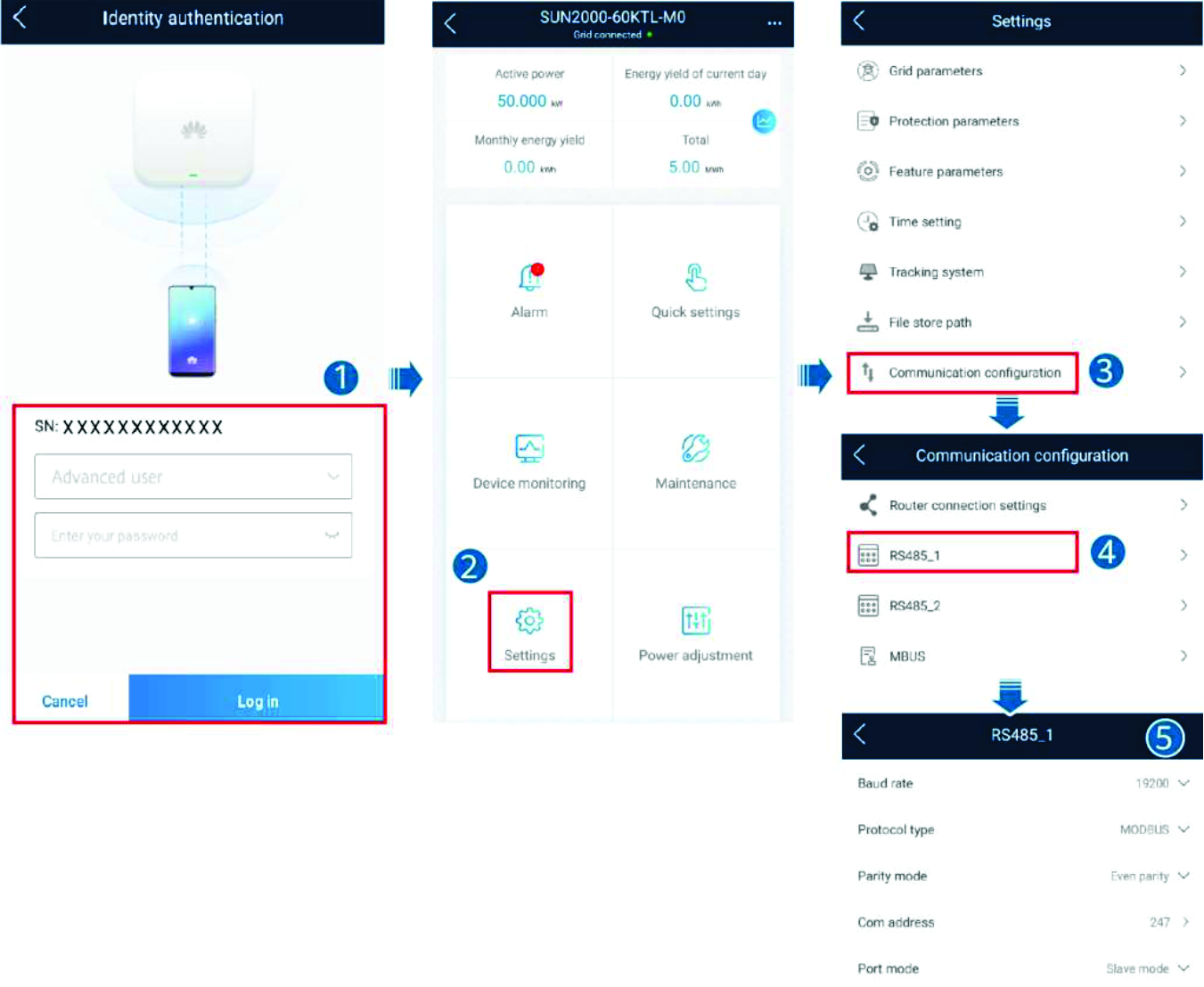

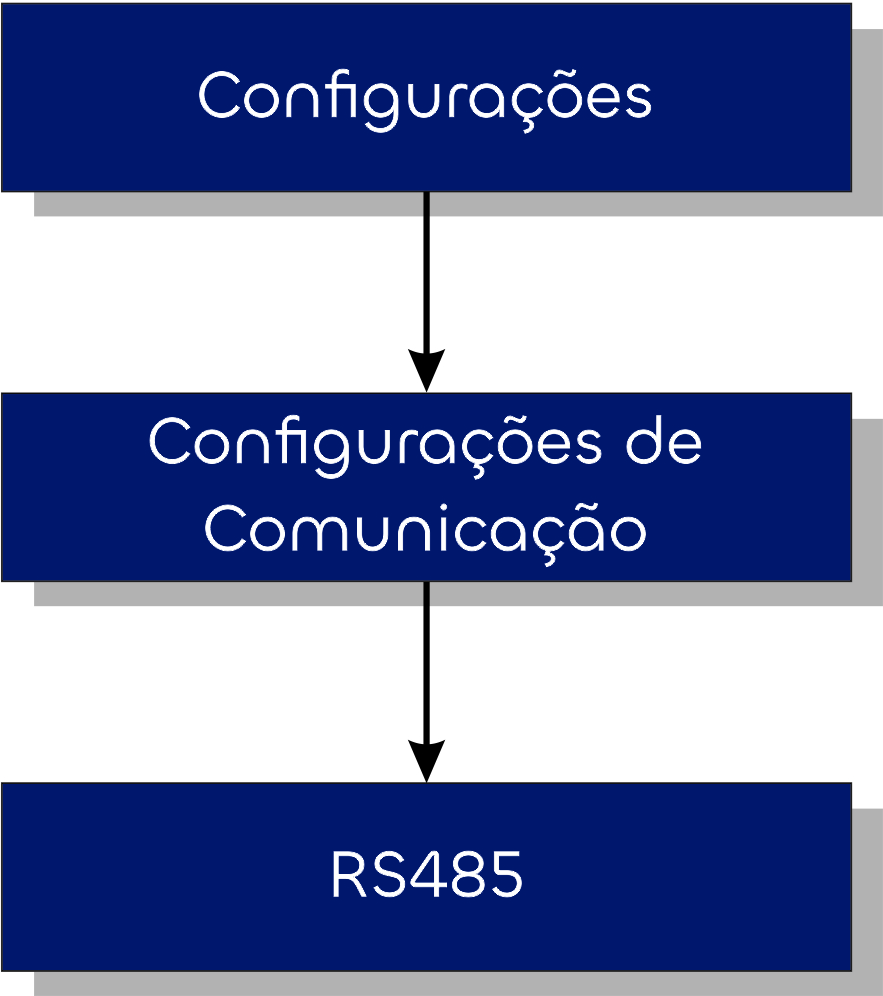

2- Para alterar essas configurações dos inversores, será necessario utilizar o Dongle de Comunicação Huawei + App de Configuração Huawei. Siga o fluxo abaixo, presente nos manuais de usuário desses inversores:

4– Caso esse fluxo for diferente no seu aplicativo, siga o que esta presente no manual de usuário do inversor.

5- Após terminar as etapas de configuração dos endereços dos inversores, remova o datalogger/Dongle de monitoramento desses equipamentos.

3 Realize a conexão dos cabos de comunicação

1- Faça a Crimpagem e a Conexão do controlador até os inversores. Será necessario utilizar um cabo par trançado blindado CAT5 ou CAT6.

2- Para a Crimpagem dos Bornes 6 Vias do controlador, siga a orientação abaixo:

3- Neste Guia manteremos o padrão de cabo de Comunicação como: Cabo Azul/Branco será o cabo RS485A (+) e o cabo Azul será o cabo RS485B (-).

4- Para a crimpagem dos Inversores Huawei, será necessario identificar qual familia de inversores ela pertence.

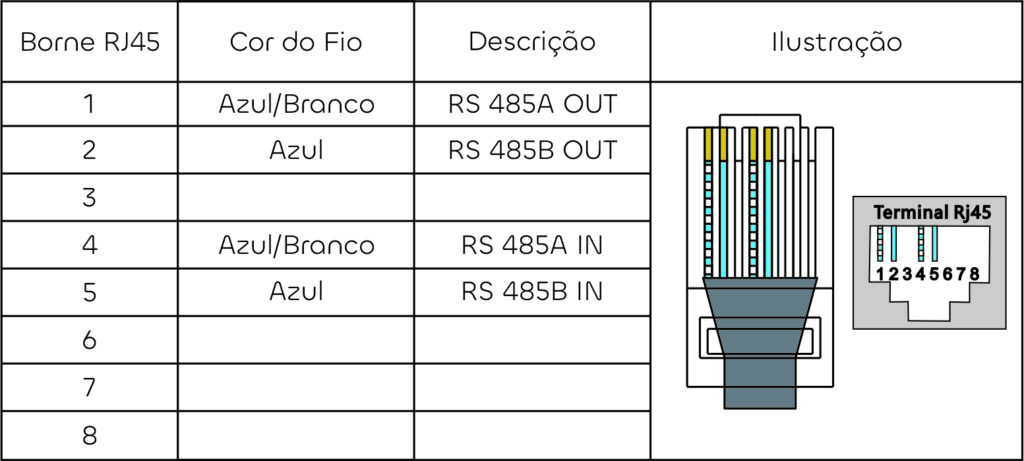

5- Para Inversores SUN2000-8K-LC0-ZH, SUN2000-10K-LC0-ZH, SUN2000-7.5K-LC0, SUN2000-8K-LC0 e SUN2000-10K-LC0 , a crimpagem do conector de comunicação será conforme a imagem a seguir:

5.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem à direita exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”.

6- Para Inversores SUN2000-3.8KTL-USL0 SUN2000-5KTL-USL0 SUN2000-7.6KTL-USL0 SUN2000-9KTL-USL0 SUN2000-10KTL-USL0 SUN2000-11.4KTL-USL0, a crimpagem do conector de comunicação será conforme a imagem a seguir:

6.1 Para comunicação com um único inversor, a imagem superior exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem inferior exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”.

7- Para Inversores SUN2000-22KTL-US, SUN2000-25KTL-US e SUN2000-25KTL-US, a crimpagem do conector de comunicação será conforme a imagem a seguir:

7.1 Para comunicação com um único inversor, a imagem superior exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem inferior exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”.

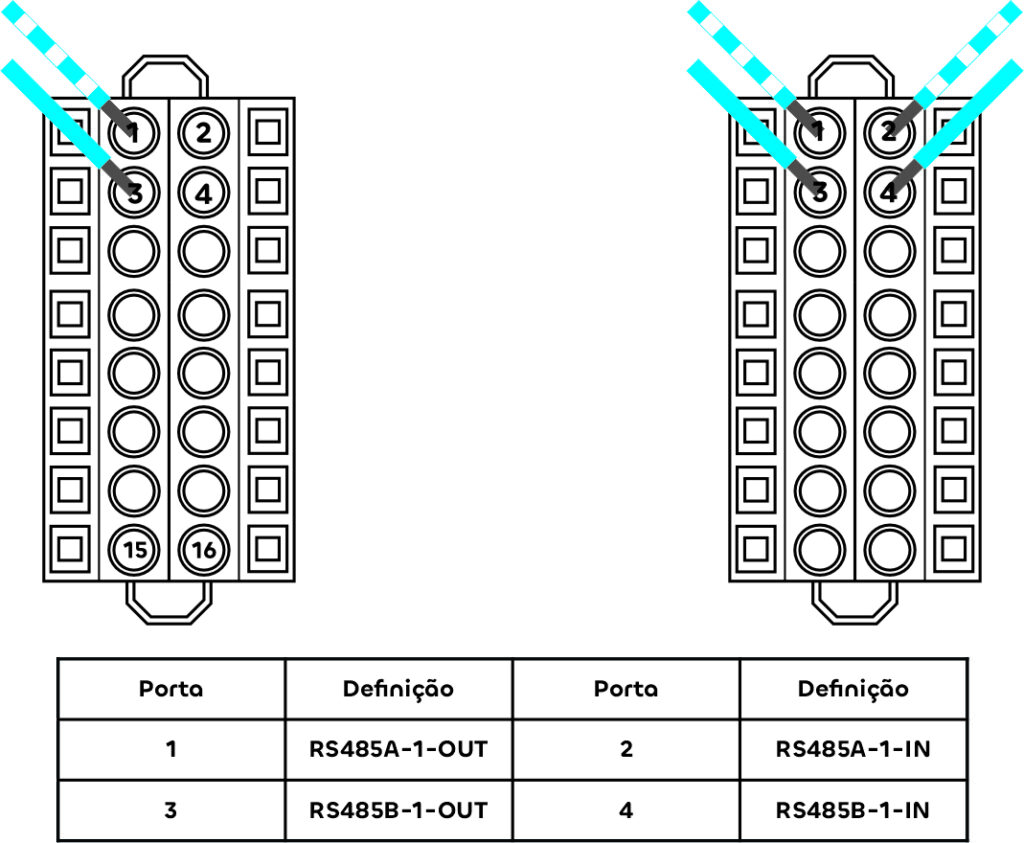

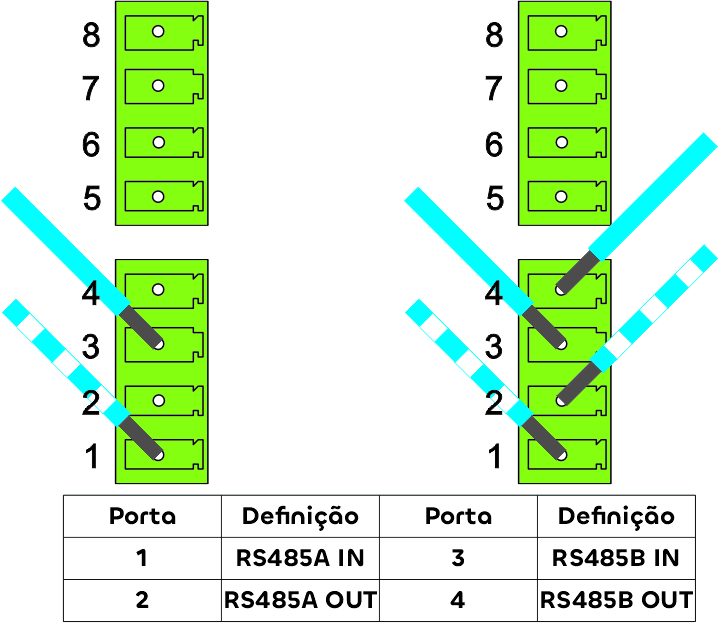

8- Para os inversores SUN2000-3KTL-M0, SUN2000-4KTL-M0, SUN2000-5KTL-M0, SUN2000-6KTL-M0, SUN2000-8KTL-M0, SUN2000-10KTL-M0, SUN2000-12KTL-M0, SUN2000-15KTL-M0, SUN2000-17KTL-M0, SUN2000-20KTL-M0, SUN2000-3KTL-M1, SUN2000-4KTL-M1, SUN2000-5KTL-M1, SUN2000-6KTL-M1, SUN2000-8KTL-M1, SUN2000-10KTL-BEM1, SUN2000-10KTL-M1, SUN2000-8KTL-M2, SUN2000-10KTL-M2, SUN2000-12KTL-M2, SUN2000-15KTL-M2, SUN2000-17KTL-M2, SUN2000-20KTL-M2 e SUN2000-40KTL-M2 a crimpagem do conector de comunicação será conforme a imagem a seguir:

8.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem à direita exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”.

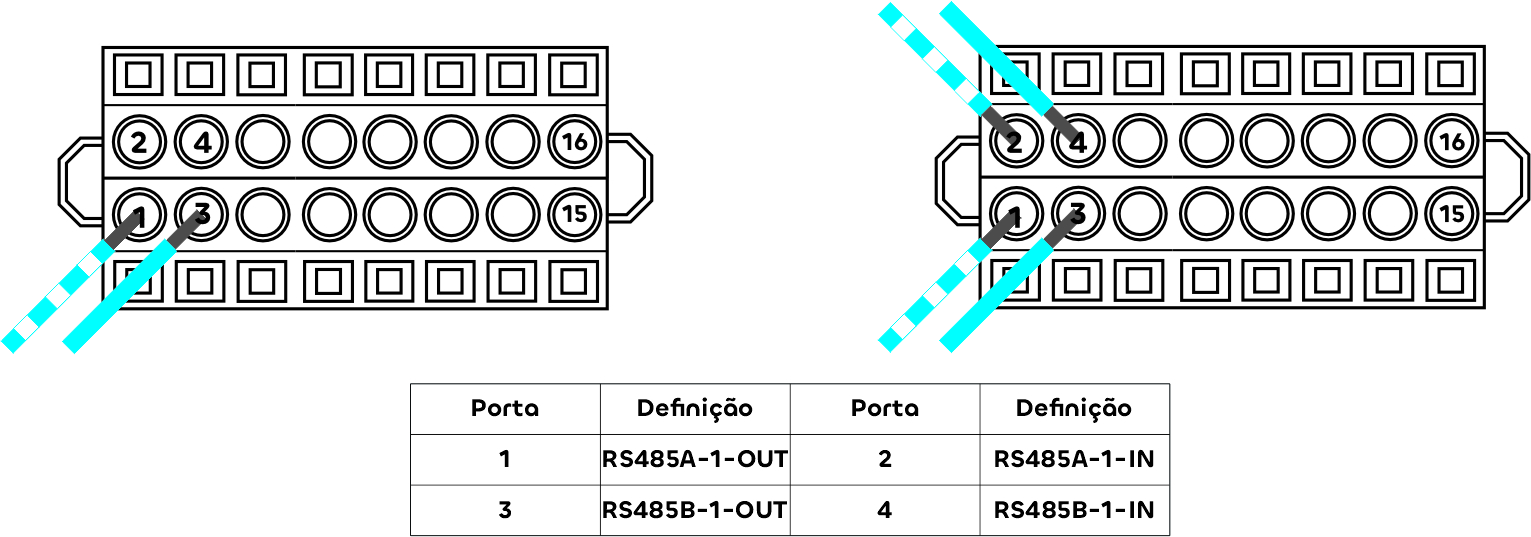

9- Para os inversores SUN2000-70KTL-M0, SUN2000-100KTL-M0, SUN2000-110KTL-M0, SUN2000-70KTL-M1, SUN2000-100KTL-M1, SUN2000-111KTL-M1, SUN2000-100KTL-M2, SUN2000-110KTL-M2, SUN2000-125KTL-M2, SUN2000-2KTL-L0, SUN2000-3KTL-L0, SUN2000-4KTL-L0, SUN2000-5KTL-L0, SUN2000-2KTL-L1 SUN2000-3KTL-L1, SUN2000-3.68KTL-L1, SUN2000-4KTL-L1, SUN2000-4.6KTL-L1, SUN2000-5KTL-L1, SUN2000-6KTL-L1, SUN2000-175KTL-H0, SUN2000-196KTL-H0, SUN-215KTL-H0, SUN2000-185KTL-H1 e SUN2000-196KTL-H1, a crimpagem do conector de comunicação será conforme a imagem a seguir:

9.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem à direita exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”.

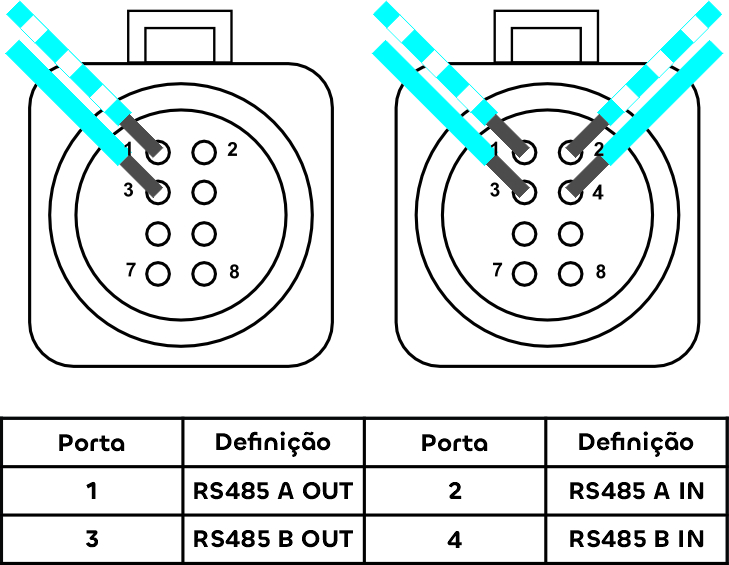

10- Para os inversores SUN2000-15KTL-M3, SUN2000-17KTL-M3, SUN2000-20KTL-M3, SUN2000-23KTL-M3, SUN2000-24.5KTL-M3, SUN2000-28KTL-M3, SUN2000-29.9KTL-M3, SUN2000-30KTL-M3, SUN2000-36KTL-M3, SUN2000-40KTL-M3, SUN2000-42KTL-M3, SUN2000-44KTL-M3 e SUN2000-50KTL-M3, SUN2000-25KTL-NAM3, SUN2000-30KTL-NAM3, SUN2000-33KTL-NAM3, SUN2000-36KTL-NAM3 e SUN2000-40KTL-NAM3, a crimpagem do conector de comunicação será conforme a imagem a seguir:

10.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem à direita exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”.

11- Para os inversores SUN2000-50KTL-M0, SUN2000-60KTL-M2 e SUN2000-65KTL-M2, a crimpagem do conector de comunicação será conforme a imagem a seguir:

11.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem à direita exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”.

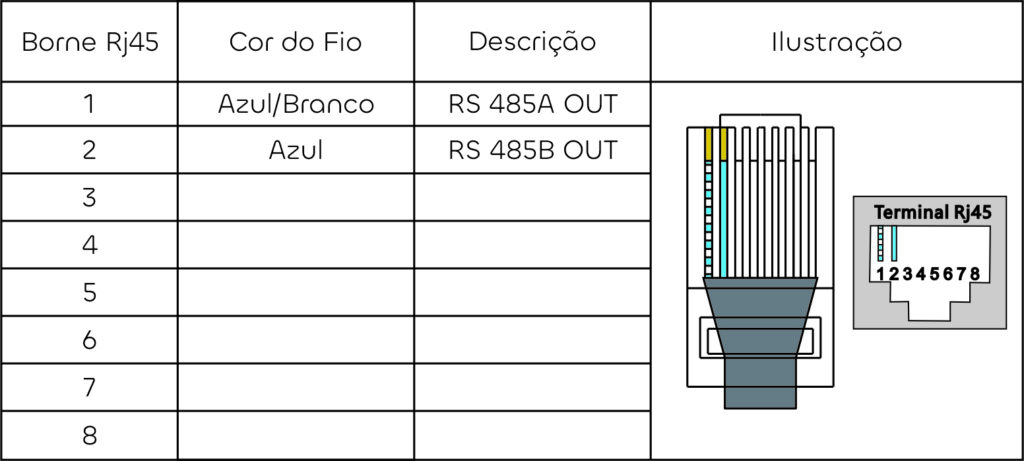

12- Para os inversores SUN2000-33KTL-US, SUN2000-36KTL-US, SUN2000-40KTL-US, SUN2000-45KTL-US-HV-D0, SUN2000-100KTL-USH0, SUN2000-90KTL-H0, SUN2000-100KTL-H0, SUN2000-90KTL-H1, SUN2000-100KTL-H1, SUN2000-105KTL-H1, SUN2000-60KTL-HV-D1, SUN2000-45KTL-US-HV-D0, SUN2000-55KTL-HV-D1, SUN2000-55KTL-IN-HV-D1, SUN2000-55KTL-HV-D1-001, SUN2000-60KTL-HV-D1-001, SUN2000-29.9KTL, SUN2000-33KTL-A, SUN2000-36KTL e SUN2000-42KTL, SUN2000-50KTL, SUN2000-50KTL-C1, SUN2000-33KTL-JP, SUN2000-40KTL-JP, SUN2000-33KTL-US, SUN2000-36KTL-US, SUN2000-40KTL-US, SUN2000-24.7KTL-JP, SUN2000-33KTL-A, SUN2000-43KTL-IN-C1, a crimpagem do conector de comunicação será conforme a imagem a seguir:

12.1 Para comunicação com um único inversor, a imagem à esquerda exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem à direita exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”

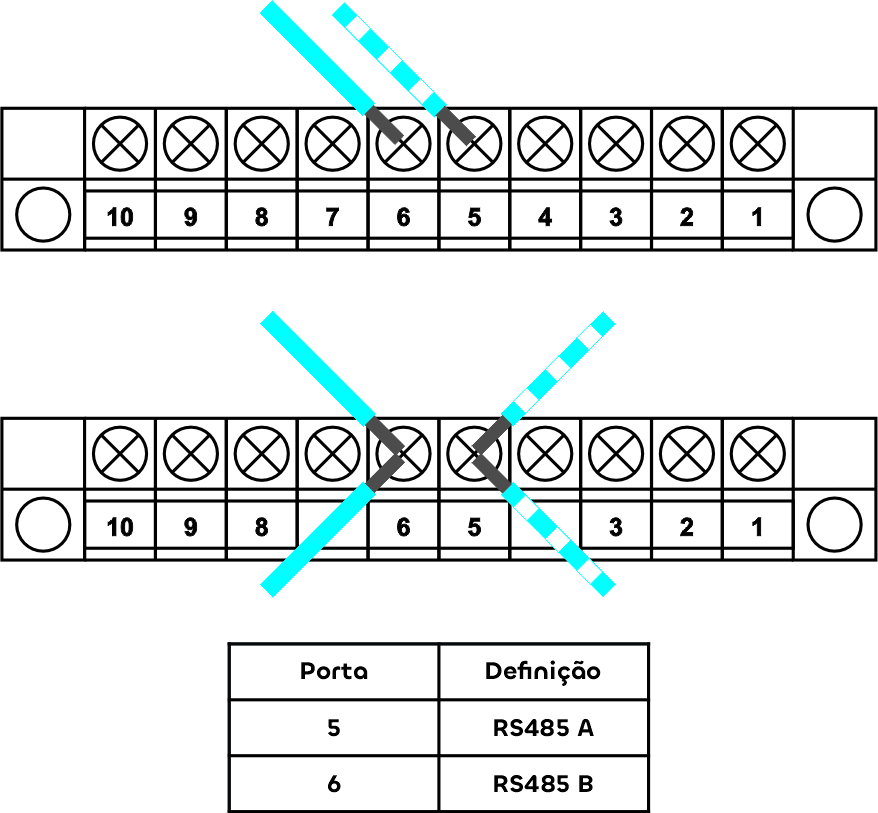

13- Para os inversores SUN2000-8KTL SUN2000-10KTL, SUN2000-12KTL SUN2000-15KTL,SUN2000-17KTL SUN2000-20KTL, SUN2000-23KTL, SUN2000-24.5KTL e SUN2000-28KTL, a crimpagem do conector de comunicação será conforme a imagem a seguir:

13.1 Para comunicação com um único inversor, a imagem superior exemplifica a crimpagem. Para uma conexão com multi inversor, a imagem inferior exemplifica a conexão. Para uma comunicação entre inversores numa solução que utilize esse modelo, é necessario realizar o metodo de conexão “Daisy Chain”.

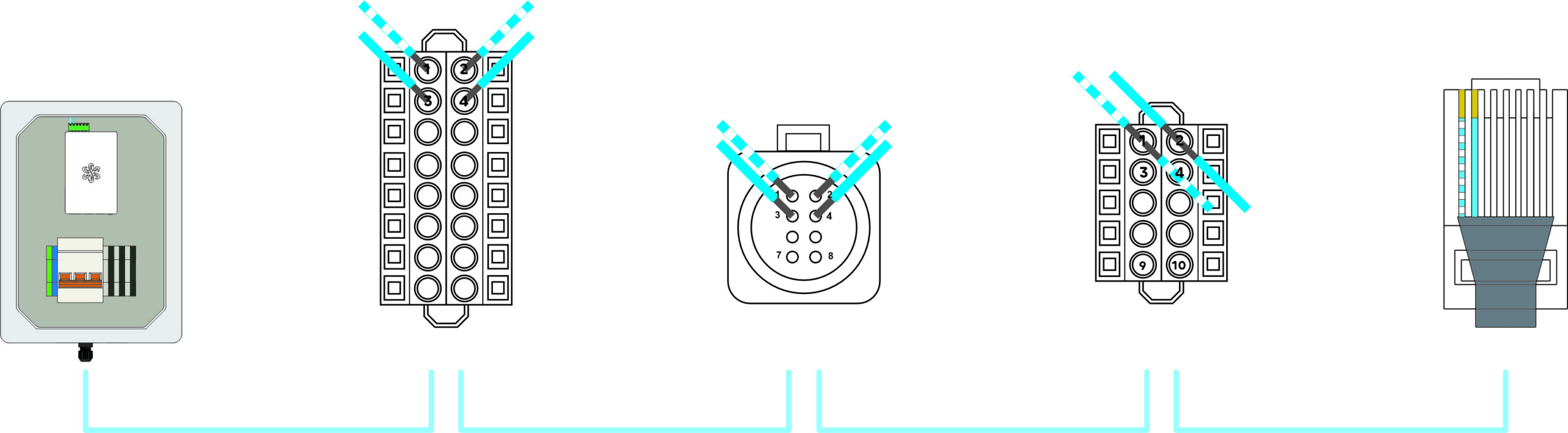

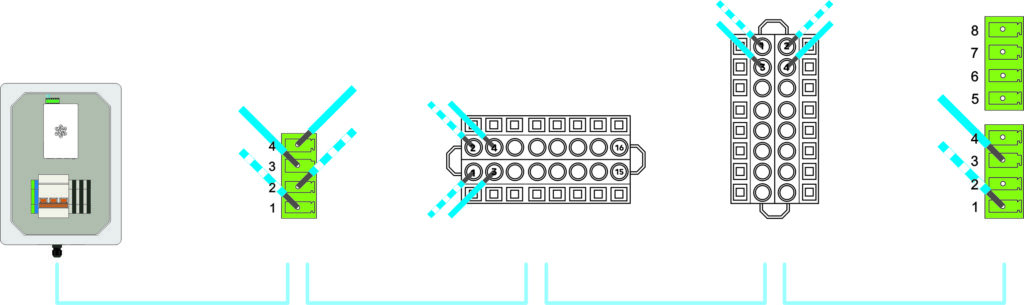

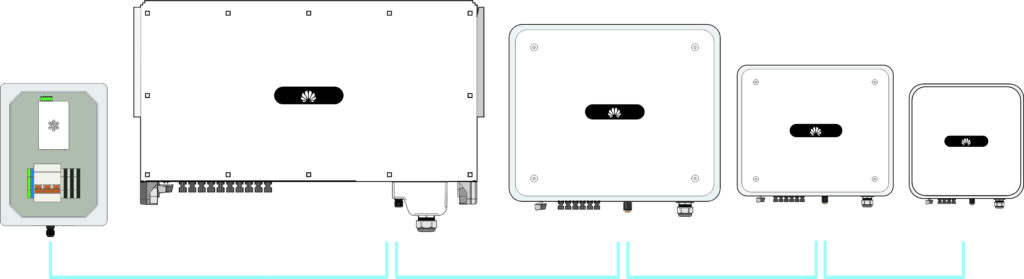

14- Após identificar qual o borne de comunicação do seu inversor, faça a conexão da cascata de inversores, seguindo a crimpagem dos inversores. Segue exemplo de uma instalação com 4 inversores:
