COMO CONECTAR O MEDIDOR GRID ZERO SOLARVIEW NO INVERSOR  SOLAX MONOFÁSICO (X1-BOOST-2.5K-G4 / X1-BOOST-3.0K-G4 / X1-BOOST-3.3K-G4 / X1-BOOST-3.6K-G4 / X1-BOOST-4.0K-G4 / X1-BOOST-4.2K-G4 / X1-BOOST-5.0K-G4 / X1-BOOST-6.0K-G4)

OBS: Para dar continuidade neste artigo, o medidor precisa ter sido instalado fisicamente primeiro. Caso não tenha realizado esse processo, selecione o link de acordo:

Como instalar e configurar o medidor Grid Zero no inversor (sem controlador)?

Como instalar e configurar o medidor Grid Zero NO CONTROLADOR dos inversores?

1- Prepare um cabo par trançado que servirá para conectar o medidor com o inversor. Utilize o par Azul e Branco e Azul escuro para fazer a conexão no medidor e inversor.

Imagem da conexão no medidor

2- Desligue o lado CA depois o lado CC e aguarde 5 minutos até os capacitores descarregarem, para ter segurança ao manusear o inversor.

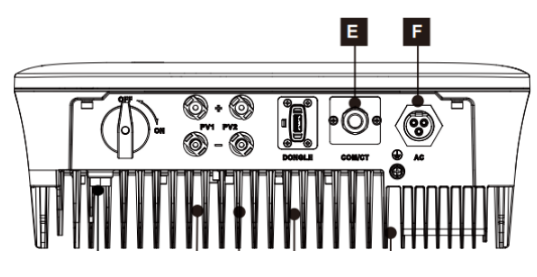

3-  Na face inferior do inversor abra a porta “RS485”, sinalizada pelo item E.

4- Faça a crimpagem do conector RS485.

4.1 Remova a tampa de proteção da porta RS485.

4.2 Conecte o fio azul e branco no pino 4 indicado pelo conector A.

4.3 Conecte o fio azul escuro no pino 5 indicado pelo conector B.

5- Finalize a instalação do cabo e ligue o inversor novamente.

Não corte ou estenda o cabo dos Tcs, violação do cabo está sujeita à perda da garantia!

Abaixo, uma ilustração de alguns exemplos de instalação dos Tcs e TPs. Identifique a sua topologia e instale de acordo.

COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW PARA COMUNICAR COM O INVERSOR SOLAX MONOFÁSICO

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Clique aqui para ver todas as configurações que devem ser feitas no APP SolarView.

2.1 – Se não tiver uma unidade geradora cadastrada, realize a integração digital, antes de seguir com a unificação de

unidade; Clique Aqui.

2.2- Se já tiver uma unidade geradora cadastrada ou após integração digital, basta unificar a unidade. Clique Aqui.

3- Verifique a “versão de firmware” se está igual ou superior a “1.11.1”,caso não esteja, entre em contato com o suporte da SolarView para atualizar a versão.

4- Clique em “Configuração do Equipamento Mestre” e selecione os parâmetros correspondentes ao inversor que está estabelecendo comunicação com o Grid Zero SolarView, conforme a tabela abaixo.

Fabricante	Solax
Família	Inversor Monofásico
Modelo	Todos
Endereço	1

5- Salve os dados inseridos e feche o aplicativo. Confira se o status do LED do Grid Zero SolarView exibe a cor “CIANO”. Se ainda não estiver “CIANO” será necessário configurar o parâmetro de comunicação do inversor nos próximos passos.

6- Verifique se a instalação física do medidor foi corretamente concluída pelo guia
Como instalar e configurar o medidor Grid Zero.

7- Finalize a configuração do seu medidor.

CONFIGURAÇÃO DO INVERSOR

1- O inversor mestre é definido sendo o que está conectado ao medidor.

2- Acesse as opções de configuração de inversor mestre.

3– Aperte o botão “Enter” para acessar as configurações na opção “Settings”.

3.1- Utilize a senha “2014” se necessário.

4- Acesse a opção “RS485CommAddress” e configure o endereço de comunicação para 01.

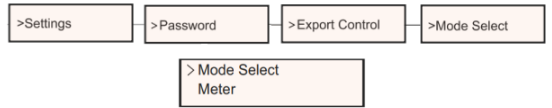

5- Acesse a opção “ExportControl” e ative a opção como “Enable”e logo em sequência selecione a opção “Meter”.

5.1 Insira o valor do limite de potência de exportação desejado.

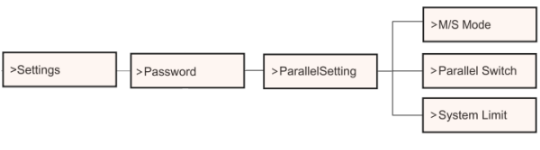

6- Acesse a seção “ParallelSeting” e dentro dela selecionamos a opção de “Parallel Switch” como “Enable”.

7- Acesse a opção “M/S Mode” e defina o inversor mestre como “Master”.

8- Acesse a opção “System Limit” e ajuste para o limite de potência a ser
exportado.

9- Finalize a configuração do inversor Mestre.

CONFIGURAÇÃO DO INVERSOR SLAVE

1- Acesse as opções de configuração de inversor “Slave”.
2- Aperte o botão “Enter” para acessar as configurações na opção “Settings”.
2.1 Utilize a senha “2014” se necessário.
3- Acesse a opção “RS485CommAddress” e configure o endereço de
comunicação para 02.

4- Certifique-se que as opções de controle de exportação estejam desabilitadas.

5- Acesse a seção “ParallelSeting” e dentro dela selecionamos a opção de
“Parallel Switch” como “Enable”.

6- Acesse a opção “M/S Mode” e defina o inversor mestre como “Slave”.

7- Finalize a configuração do inversor “Slave”

8- Se houver mais inversores, repita os passos acima para configurar os inversores
“slave”.
8.1 Altere o endereço de comunicação dos próximos inversores, conforme a
sequência de inversores.

9- Finalize a configuração e monitore o seu circuito.

DOCUMENTAÇÃO DE REFERÊNCIA

Manual SOLAX X1 BOOST G4

https://br.solaxpower.com/products/x1-boost

https://br.solaxpower.com/uploads/file/x1-boost-g4-user-manual-en.pdf
