Como configurar o medidor GridZero SolarView Média Tensão

Para instalar e configurar o medidor Grid Zero no Controlador Sungrow Logger1000 você deve realizar o passo a passo a seguir:

Em resumo:

1. Faça a instalação dos TCs e TPs de Média Tensão
2. Instale o medidor no controlador
3. Configure o controlador
4. Configure o medidor
5. Cadastre o medidor na SolarView
6. Faça o teste de comunicação
7. Conclua o processo.

Em detalhes:

1 Faça a instalação dos TCs e TPs de Média Tensão

1- Desligue o circuito elétrico no ponto de instalação dos TCs e TPs e garanta a segurança da instalação.

2- Com base no diagrama a seguir, faça as conexões do medidor Grid Zero SolarView Média Tensão.

3- Realize a conexão em Série dos TCs de Média Tensão na sua rede elétrica.

• 3.1 Faça a devida fixação do TC no local da instalação.
• 3.2 O TC deverá ser conectado no ponto P1 e continuar para a sua rede elétrica no ponto P2.
• 3.3 Repita o procedimento para as outras duas fases com os outros TCs.

4- Faça a conexão dos conectores S1 e S2 dos TCs no conector do bloco de aferição.

• 4.1 O ponto S1 deverá ser conectado no ponto IA do bloco de aferição.
• 4.2 O ponto S2 deverá conectar no Neutro do bloco de aferição.
• 4.3 Repita o procedimento para as outras duas fases com os outros TCs.

5- Faça a conexão dos TPs de média tensão na sua rede elétrica, realizando uma Ligação Estrela.

• 5.1 O conector H1 do TP deverá ser conectado na fase do circuito.
• 5.2 O conector H2 deverá ser conectado no ponto de Terra.
• 5.3 No secundário, o ponto X1 deverá ser conectado em um borne de tensão do bloco de aferição da respectiva fase Va, Vb, ou Vc.
• 5.4 No secundário, o ponto X2 deverá ser conectado no ponto de terra.
• 5.5 Faça o processo para todas as respectivas fases A, B e C.

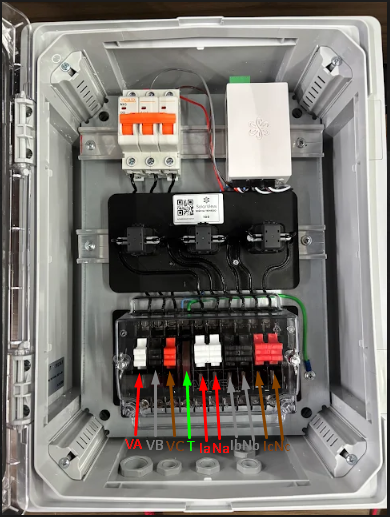

6- Com todas as conexões realizadas, no bloco de aferição, utilize uma chave de fenda para realizar o curto circuito dos condutores do bloco.

• 6.1 Faça os procedimentos para os bornes Va,Vb,Vc,Ia,Ib e Ic.
• 6.2 Altere a posição do Jumper da entrada dos TCs, Ia/Ib/Ic, liberando a condução de corrente pelo bloco.

7- Finalize a instalação dos TCs e TPs e passe para o próximo passo.

2 Instale o medidor no controlador

1- Faça a conexão do cabo comunicação do Smart Meter Grid Zero no borne de comunicação do medidor. Sera necessário conectar os cabos RS-485A, RS485B e se o seu controlador possuir, conecte o GND no borne do medidor.

• Prepare um cabo par trançado (CAT 5/6 blindado) que servirá para conectar o medidor, o inversor e o controlador:



• Conexão no Medidor Smart Meter GridZero SolarView:

2- Com o borne de comunicação conectado no medidor faça a conexão do cabo no controlador desejado.

• 2.1 Acesse o guia de controlador da fabricante do seu inversor pela central de ajuda ou acesse a pasta de Guias de Controle de Exportação.

3- Faça a comunicação entre os dois equipamentos e ligue o circuito novamente.

3 COMO CONFIGURAR O MEDIDOR GRID ZERO SOLARVIEW

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”..

3- Selecione a opção “Grid Zero SolarView”.

(Imagem Ilustrativa)

4- Verifique se o LED do medidor está acesso e clique em Sim

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

6- Selecione a serial do medidor desejado na tela de medidores próximos.

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor

9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

11- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

12- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

13- Finalize a Configuração do App.

4 Cadastre o medidor na SolarView

1. Clique aqui e veja o procedimento de cadastrar unidade;
   1. Se já tiver uma unidade geradora cadastrada, basta associar o medidor.
2. Clique aqui para Associar Equipamento à Unidade.

5 Faça o teste de comunicação

1- Verifique se o medidor foi conectado corretamente seguindo o guia Como instalar e configurar o medidor Grid Zero.

2- Verifique o seu medidor mantém o status de led “Ciano”

3- Utilizando a aba “Analisar” dentro da unidade, verifique se esta ocorrendo a limitação da exportação de energia. Se estiver ocorrendo exportação, repita os passos desse guia.

6 Conclua o processo.

1- Finalize a instalação e monitore a sua usina
