Como configurar o medidor GridZero SolarView no Controlador Growatt ShineMaster

Para instalar e configurar o medidor Grid Zero no Controlador Growatt ShineMaster você deve realizar o passo a passo a seguir:

Em resumo:

1. Faça a instalação física do medidor e os TCs
2. Instale o medidor no controlador
3. Configure o controlador
4. Configure o medidor
5. Cadastre o medidor na SolarView
6. Faça o teste de comunicação
7. Conclua o processo.

Em detalhes:

1 Faça a instalação física do medidor e os TCs

1. Identifique o circuito que vem da rede elétrica
2. Desligue a instalação
3. Instale o Transformador de Corrente (TC)
   1. Veja a orientação correta do TC
4. Instale o cabo de referência de tensão Transformador de Potencial (TP)
   1. Cabo Vermelho (fase A),Cabo Cinza (fase B) e Cabo Marrom (fase C)
   2. Cabo Azul (neutro). Se não estiver neutro, instale o cabo azul na fase B.
   3. Garanta que o Cabo vermelho do TP está na mesma fase do TC com etiqueta Vermelha e assim sucessivamente.
   4. Ligue a Instalação.
   5. Teste:
      1. Siga o condutor no qual foi conectado o TC A (Com etiqueta Vermelha), até o ponto onde foi conectado o Cabo vermelho do TP, confirme se é o correspondente (mesma cor)

      2. Caso não seja possível seguir o condutor, faça:
         1. Coloque o multímetro na escala de tensão;
         2. Siga o condutor o qual foi conectado o TC A (Vermelho), até o ponto de derivação (emenda ou “sangria”) mais próximo;
         3. Coloque uma ponta de prova na derivação e a outra na conexão do cabo vermelho do TP correspondente (mesma cor) ao barramento/cabo, a resultante deve ser 0 (ZERO);
      3. Aplique o mesmo processo para os demais TC’s/TP’s;
5. Ligue a instalação;
6. Conecte o cabo de comunicação RS 485 no Smart Meter;
7. Conecte o cabo de comunicação RS 485 no inversor;
   1. Acesse o manual do inversor
   2. Identifique como fazer a conexão RS485 no inversor
      1. Se o conector for interno, desligue o inversor.
   3. Conecte o cabo de comunicação
   4. Ligue o inversor (caso esteja desligado)

2 Instale o medidor no controlador

1- Prepare um cabo par trançado que servirá para conectar o medidor, o inversor e o controlador

2- Desenergize o circuito corretamente, desligue os inversores e o circuito elétrico que será utilizado para alimentar o controlador e medidor.

3- Utilize o conector DC 5V para alimentar o ShineMaster e o conector RS485 para fazer a ligação do medidor e dos inversores com o controlador.

4- Faça a conexão na porta RS485 do controlador

• 4.1 A conexão do medidor será feita nos bornes A2 e B2. Conecte o cabo azul e branco no borne A2 e o cabo azul no borne B2.
• 4.2 A conexão dos multi-inversores  será feita nos bornes A1 e B1.
• 4.3 Utilize um cabo par trançado para fazer a comunicação entre o inversor e controlador.

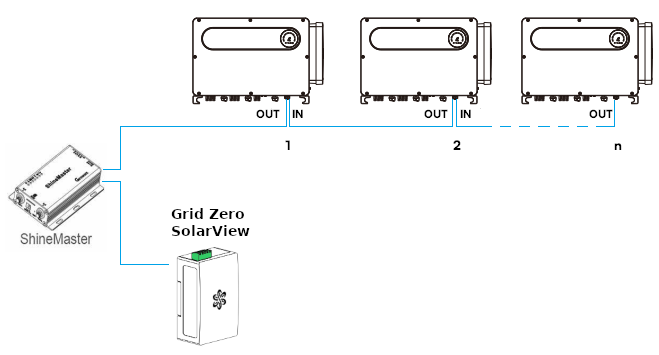

5- Faça a conexão de multi-inversores dos dispositivos disponíveis.

• 5.1 Os inversores devem conectar entre si usando as portas “OUT” e “IN” de cada equipamento.
• 5.2 O primeiro inversor a comunicar com o ShineMaster deverá usar o cabo que sai da porta “OUT” do inversor e conecta na porta RS485-1 do ShineMaster.

6- Ligue novamente o circuito e energize os inversores.

7- Faça a configuração do endereço de comunicação de cada um dos inversores presentes na malha.

• 7.1 Se o seu inversor tiver o visor LCD, faça a configuração pelo visor.
• 7.2 Se o seu inversor não tiver visor, faça a configuração de acesso local pelo aplicativo da Growatt.

8- Finalize a configuração dos inversores.

3 Configure o Medidor

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

3- Selecione a opção “Grid Zero SolarView”.

4- Verifique se o LED do medidor está acesso e clique em Sim.

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

6- Selecione a serial do medidor desejado na tela de medidores próximos.

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

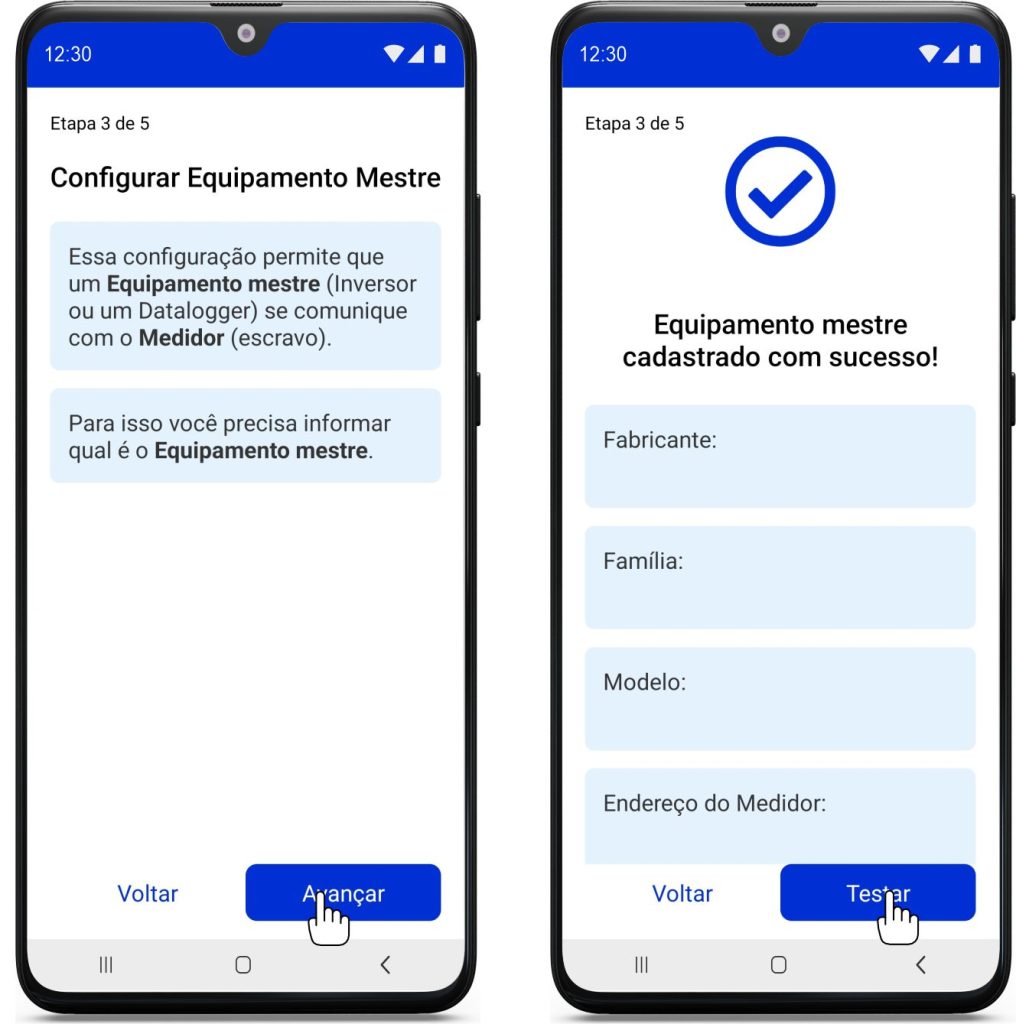

• 7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

• 9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor
• 9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

12- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

13- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

14- Finalize a Configuração do App.

4 Configure o Controlador

1- Conecte o ShineMaster no computador ou notebook utilizando um cabo de rede.

• 1.1 Ligue o ShineMaster

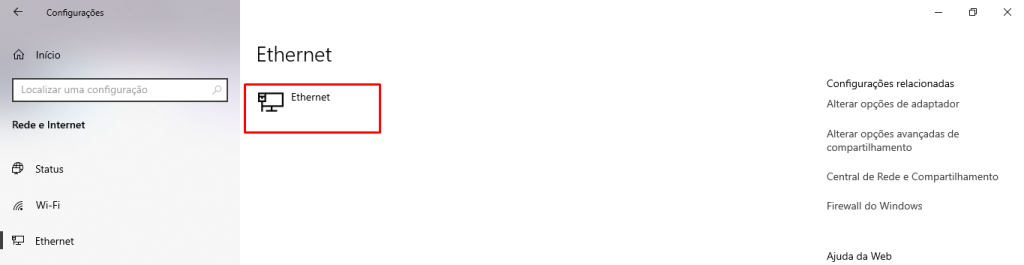

2- Em seu dispositivo conectado ao controlador, acesse as “Configurações de Rede e Internet”

3- Clique em “Alterar Opções de Adaptador”

4- Acesse as Propriedades da opção Ethernet

5- Acesse as configurações de IPv4 clicando duas vezes na opção.

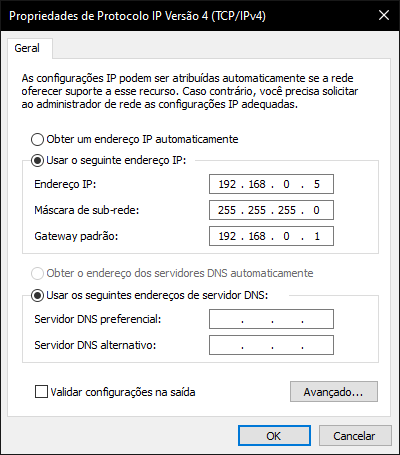

6- Na nova janela, insira as opções de IP e máscara conforme a imagem a seguir e aperte o botão OK.

• 6.1 Se necessário, os 3 últimos números do IP podem variar entre 1 até 253. Por padrão realize a configuração como na imagem a seguir.

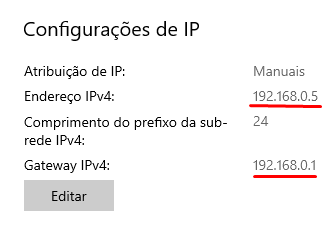

• 6.2 Verifique na opção Ethernet se o endereço e o gateway foi alterado com sucesso.

• 6.3 Verifique se o cabo Ethernet conectado na porta RJ45 do controlador esta piscando. Se não estiver remova o cabo da porta e conecte novamente.

7- Acesse a página de configurações no navegador do computador utilizando o IP configurado “192.168.0.5”.

• 7.1 Caso ocorra falha utilize o IP “192.168.0.254”, que é o IP padrão para acessar a pagina.
• 7.2 Caso a falha persista, verifique o IP dos equipamentos conectado na sua rede e separe um IP especifico para o ShineMaster.

8- Na tela de configuração do ShineMaster utilize o usuário e senha como admin.

8- Na lateral esquerda, clique em “Export limit & Datalogger settings” neste menu você deverá ir em “Add or delete devices”.

• 8.1 Para adicionar o medidor no primeiro campo selecione “RS485_2”, em sequência “SDM630” e no terceiro campo “2”. Clique em “Add” e em “Save”.
• 8.2 Para adicionar os inversores no primeiro campo selecione “RS485_1”, em sequência “inverter” e no terceiro campo “1”. Clique em “Add” e em “Save”.
• 8.3 Para adicionar mais inversores, repita o processo alterando o último número, dependendo do endereço configurado em cada um dos outros inversores.

9- Na página “Export limit & Datalogger settings”, em “Monitor mode” ative a opção “Export Limitation”.

• 9.1 Insira no campo “Export limit Power” o valor a ser exportado e clique em salvar.

10- Clique na página “Datalogger Information” e verifique os campos “Export limit Enable” e “Export limit Power”, deverá aparecer “Enable” e a potência configurada para a exportação.

11- Clique na página “Device State” e verifique se todos os inversores e o medidor estão com o status “Normal”.

• 11.1 Se o medidor não estiver com o status correto, verifique se a configuração e instalação do medidor está correta.
• 11.2 Se os inversores não estiverem comunicando, verifique a instalação do cabo de comunicação do inversor e a configuração de endereço do equipamento.

12- Finalize a configuração e monitore o seu circuito.

5 Cadastre o medidor na SolarView

1. Clique aqui e veja o procedimento de cadastrar unidade;
   1. Se já tiver uma unidade geradora cadastrada, basta associar o medidor.
2. Clique aqui para Associar Equipamento à Unidade.

6 Faça o teste de comunicação

1- Verifique se o medidor foi conectado corretamente seguindo o guia Como instalar e configurar o medidor Grid Zero.

2- Verifique o seu medidor mantém o status de led “Ciano”

3- Utilizando a aba Analytics dentro da unidade, verifique se esta ocorrendo a limitação da exportação de energia. Se estiver ocorrendo exportação, repita os passos desse guia.

7 Conclua o processo.

1- Finalize a instalação e monitore a sua usina

DOCUMENTAÇÃO DE REFERÊNCIA

Manual do Controlador
