Como configurar o medidor GridZero SolarView no Controlador Sungrow Logger 1000B

Para instalar e configurar o medidor Grid Zero no Controlador Sungrow Logger1000 você deve realizar o passo a passo a seguir:

Em resumo:

1. Faça a instalação física do medidor e os TCs
2. Instale o medidor no controlador
3. Configure o controlador
4. Configure o medidor
5. Cadastre o medidor na SolarView
6. Faça o teste de comunicação
7. Conclua o processo.

Em detalhes:

1 Faça a instalação física do medidor e os TCs

1. Identifique o circuito que vem da rede elétrica
2. Desligue a instalação
3. Instale o Transformador de Corrente (TC)
   1. Veja a orientação correta do TC
4. Instale o cabo de referência de tensão Transformador de Potencial (TP)
   1. Cabo Vermelho (fase A),Cabo Cinza (fase B) e Cabo Marrom (fase C)
   2. Cabo Azul (neutro). Se não estiver neutro, instale o cabo azul na fase B.
   3. Garanta que o Cabo vermelho do TP está na mesma fase do TC com etiqueta Vermelha e assim sucessivamente.
   4. Ligue a Instalação.
   5. Teste:
      1. Siga o condutor no qual foi conectado o TC A (Com etiqueta Vermelha), até o ponto onde foi conectado o Cabo vermelho do TP, confirme se é o correspondente (mesma cor)

      2. Caso não seja possível seguir o condutor, faça:
         1. Coloque o multímetro na escala de tensão;
         2. Siga o condutor o qual foi conectado o TC A (Vermelho), até o ponto de derivação (emenda ou “sangria”) mais próximo;
         3. Coloque uma ponta de prova na derivação e a outra na conexão do cabo vermelho do TP correspondente (mesma cor) ao barramento/cabo, a resultante deve ser 0 (ZERO);
      3. Aplique o mesmo processo para os demais TC’s/TP’s;
5. Ligue a instalação;
6. Conecte o cabo de comunicação RS 485 no Smart Meter;
7. Conecte o cabo de comunicação RS 485 no inversor;
   1. Acesse o manual do inversor
   2. Identifique como fazer a conexão RS485 no inversor
      1. Se o conector for interno, desligue o inversor.
   3. Conecte o cabo de comunicação
   4. Ligue o inversor (caso esteja desligado)

2 Instale o medidor no controlador

1- Prepare um cabo par trançado que servirá para conectar o medidor, o inversor e o controlador

2- Desenergize o circuito corretamente, desligue os inversores e o circuito elétrico que será utilizado para alimentar o controlador e medidor.

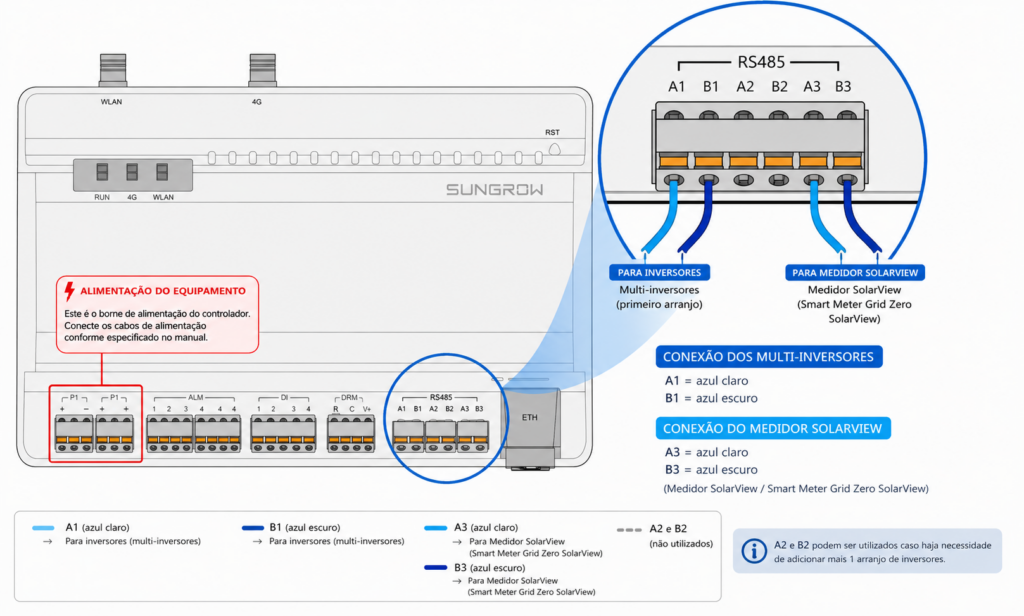

3- Utilize o conector inferior esquerdo para alimentar o Logger1000 e os conectores RS485 para fazer a ligação do medidor e dos inversores com o controlador.

4- Faça a conexão na porta RS485 do controlador

• 4.1 A conexão do medidor será feita nos bornes A3 e B3. Conecte o cabo azul e branco no borne A3 e o cabo azul no borne B3.
• 4.2 A conexão dos multi-inversores  será feita nos bornes A1 e B1.
• 4.3 Utilize um cabo par trançado para fazer a comunicação entre o inversor e controlador.
• 4.4 Se necessário, utilize os bornes A2 e B2 para adicionar mais 1 arranjo de inversores.

5- Faça a conexão de multi-inversores dos dispositivos disponíveis.

• 5.1 Os inversores devem conectar entre si usando as portas “OUT” e “IN” de cada equipamento.
• 5.2 O primeiro inversor a comunicar com o Logger1000 deverá usar o cabo que sai da porta “OUT” do inversor e conecta na porta RS485-1 do Logger1000.

6- Ligue novamente o circuito e energize os inversores.

7- Faça a configuração do endereço de comunicação de cada um dos inversores presentes na malha.

• 7.1 Se o seu inversor tiver o visor LCD, faça a configuração pelo visor.
• 7.2 Se o seu inversor não tiver visor, faça a configuração de acesso local pelo aplicativo da Sungrow.

8- Finalize a configuração dos inversores.

3 Configure o Medidor

1- Em seu smartphone, faça o download e instale o aplicativo “SolarView”, clicando no link abaixo. Se já tiver baixado o aplicativo, atualize para a última versão.

https://go.solarview.com.br/cfg/gzsv

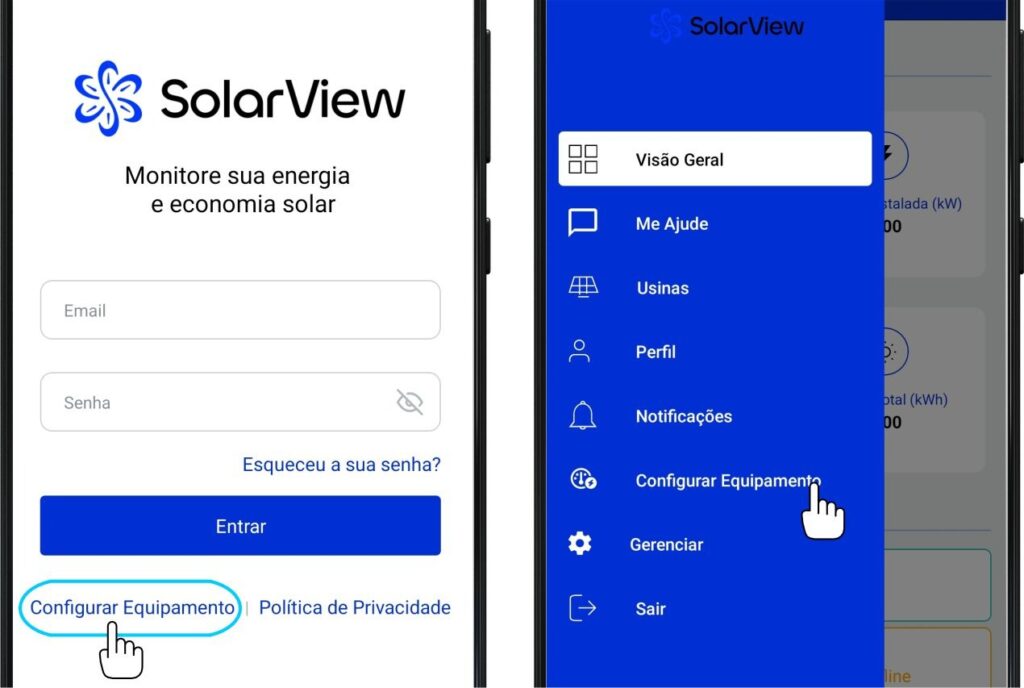

2- Abra o aplicativo. No final da tela de login clique em “Configurar Equipamento”. Caso tenha feito o login, abra o menu lateral e clique em “Configurar Equipamento”.

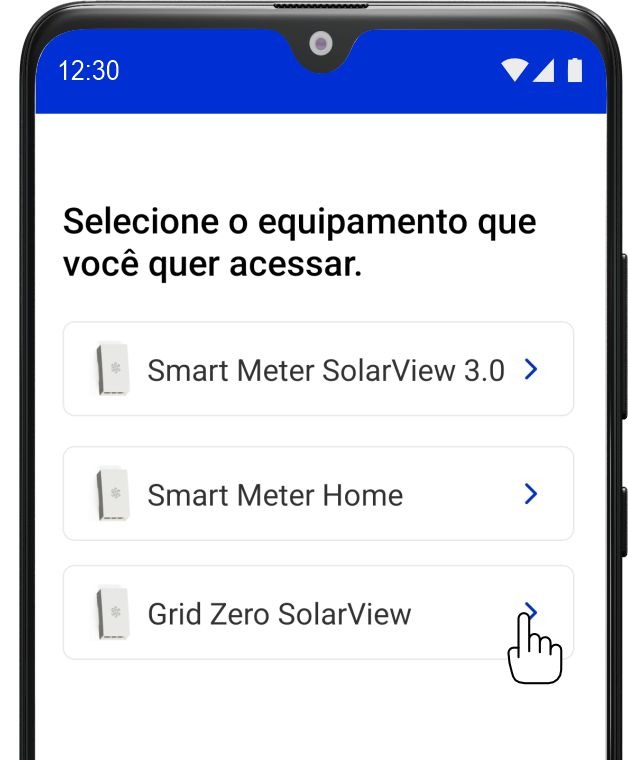

3- Selecione a opção “Grid Zero SolarView”.

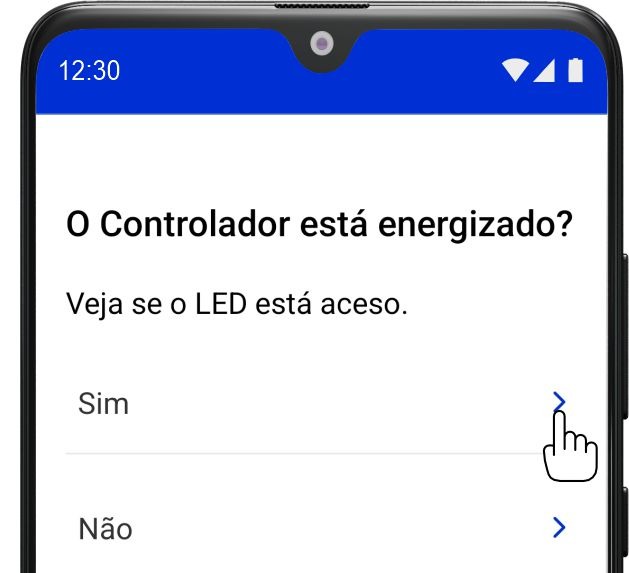

4- Verifique se o LED do medidor está acesso e clique em Sim.

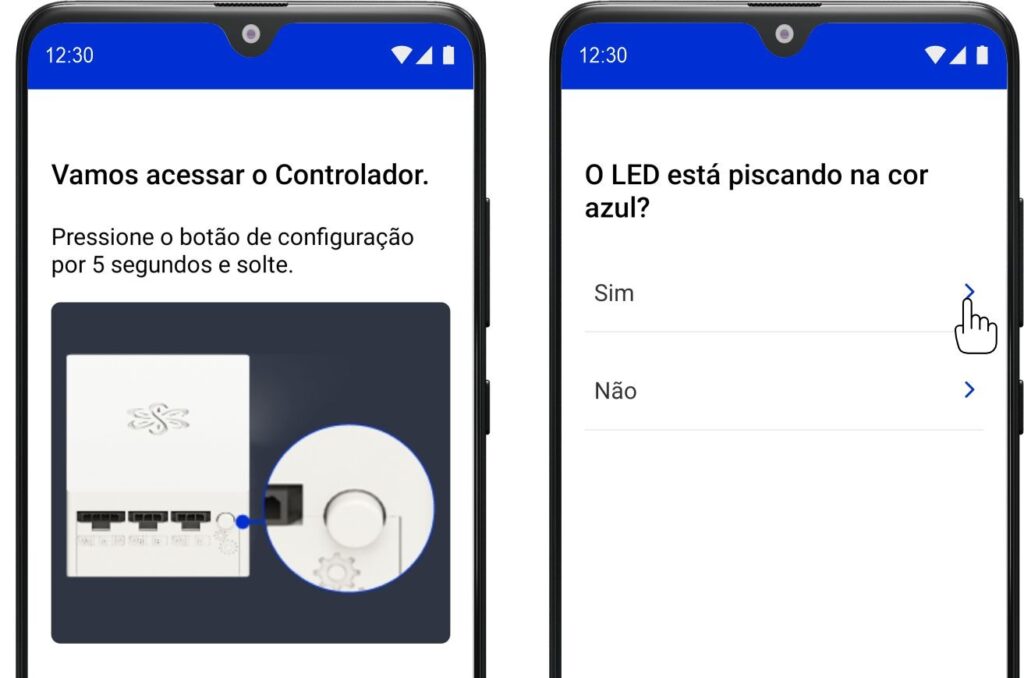

5- Aperte o botão por 5 segundos até o LED azul começar a piscar azul.

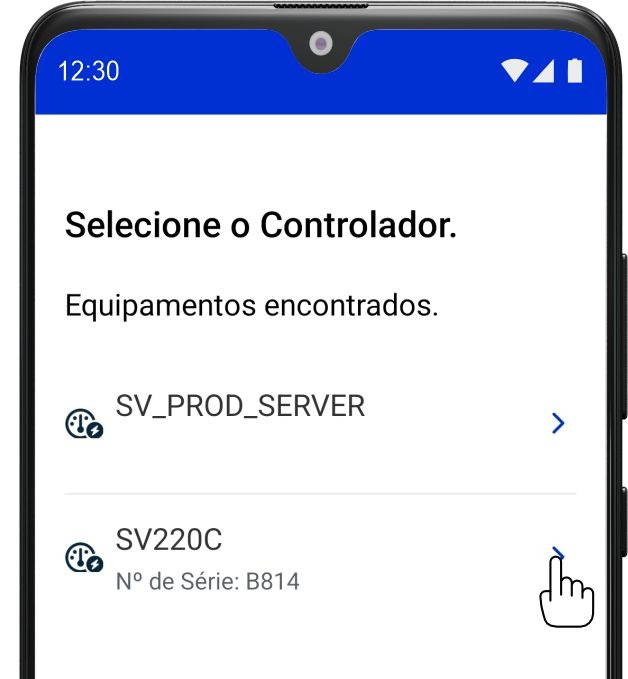

6- Selecione a serial do medidor desejado na tela de medidores próximos.

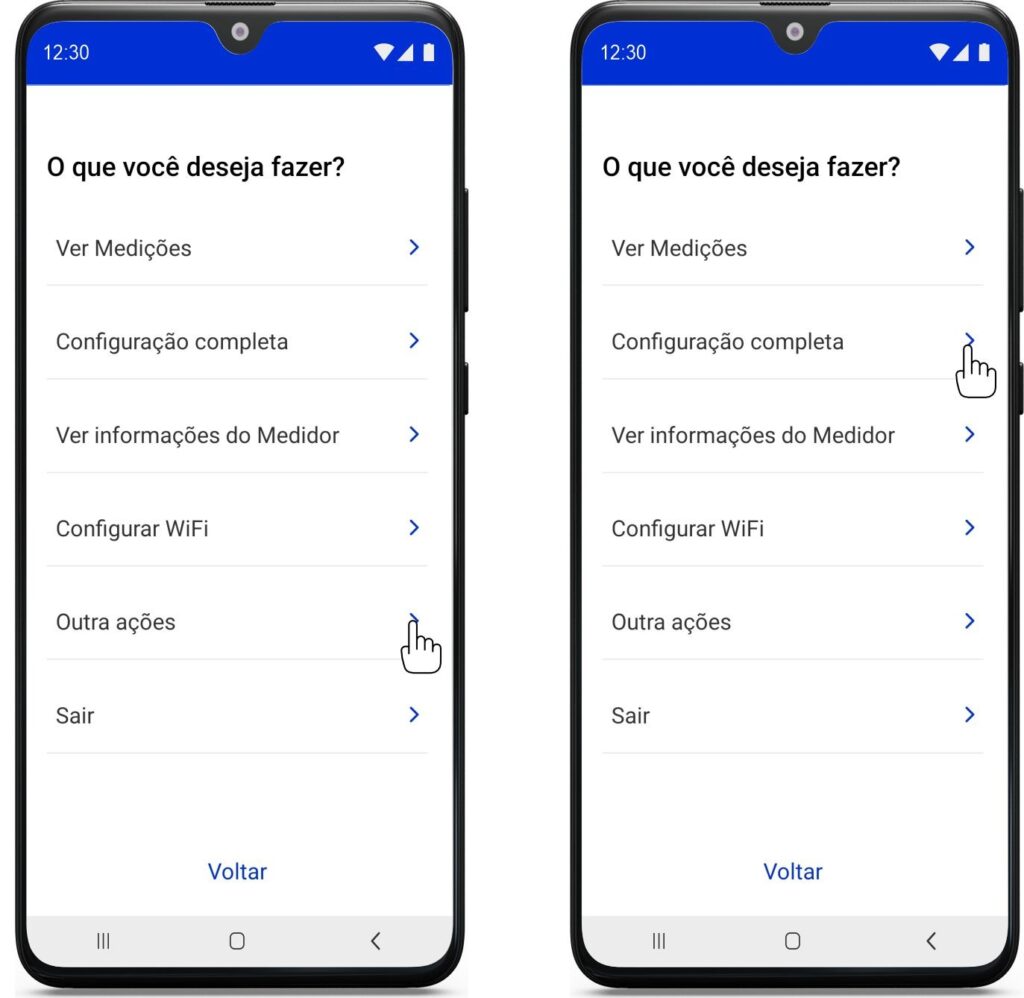

7- Na página de configurações gerais, realize a “Configuração Completa” do seu equipamento.

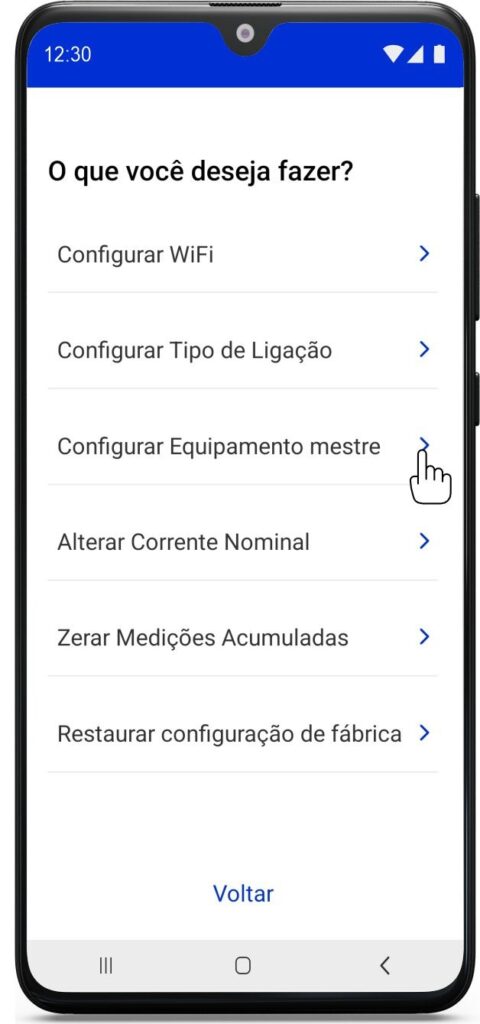

• 7.1 Se já realizou a configuração completa, realize apenas a configuração de Equipamento Mestre na aba “Outras Ações”.

8- Na tela de “Configuração de Equipamento Mestre” será necessário selecionar a “Fabricante”, “Família”, “Modelo” e “Endereço”, seguindo a tabela abaixo:

9- Realize o teste de comunicação do medidor. O medidor estará comunicando se mostrar o status “Com Comunicação” e o status do led estará “Ciano”.

• 9.1) Caso o medidor não apresente comunicação verifique o cabeamento do medidor
• 9.2) Se não houver comunicação, habilite o controle de exportação do controlador e realize o teste de comunicação novamente.

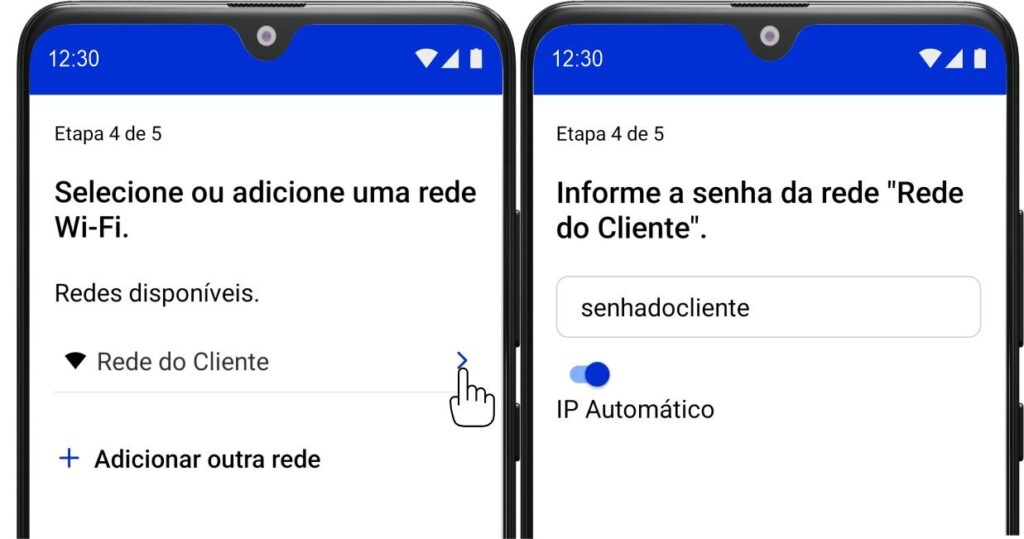

10- Caso tenha feito a configuração completa, realize a conexão do medidor a rede do local. Selecione a rede local e insira a senha do wifi.

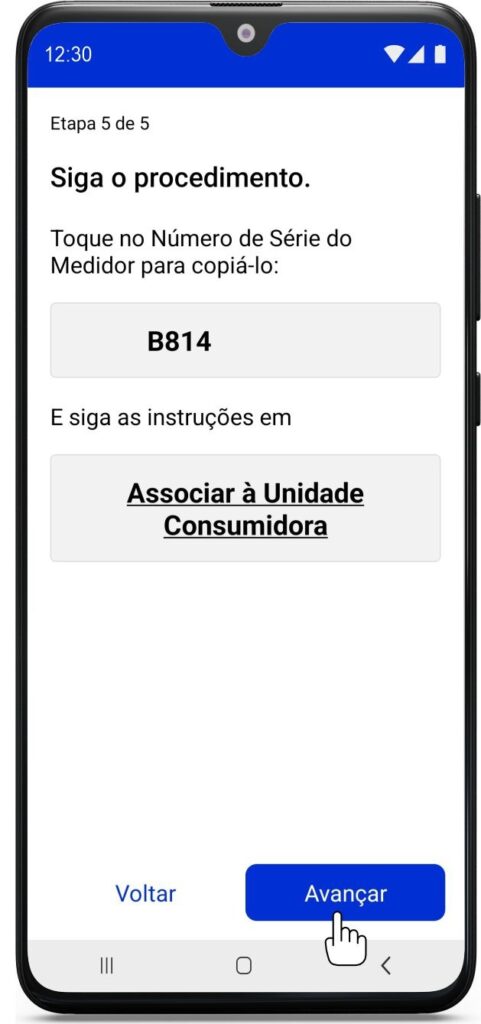

11- Finalize a configuração do app copiando a serial do seu equipamento e utilizando ela para associar a uma unidade no portal de monitoramento.

12- Verifique se a instalação física do medidor foi corretamente concluída pelo guia Como instalar e configurar o medidor Grid Zero.

13- Finalize a Configuração do App.

4 Configure o Controlador

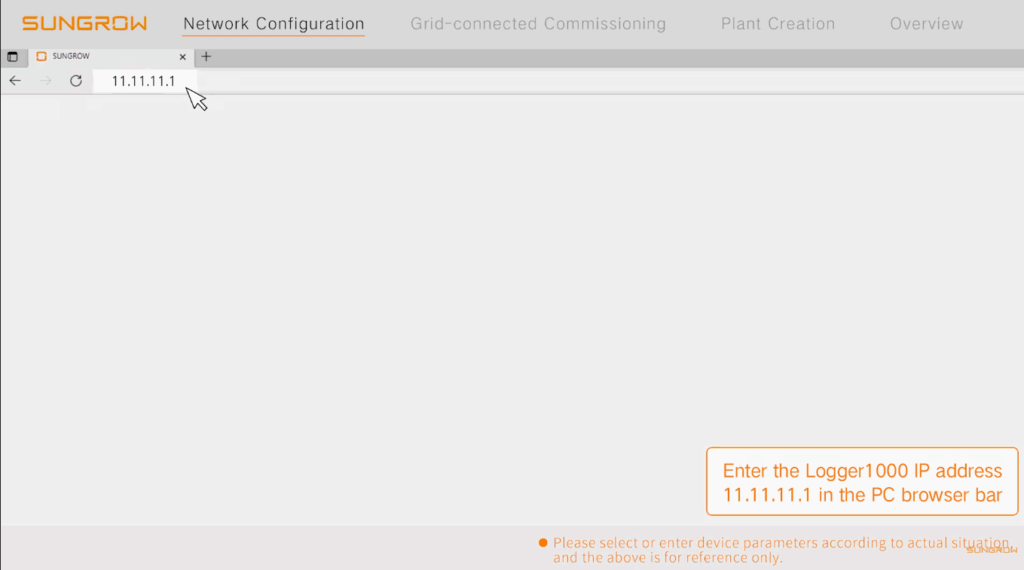

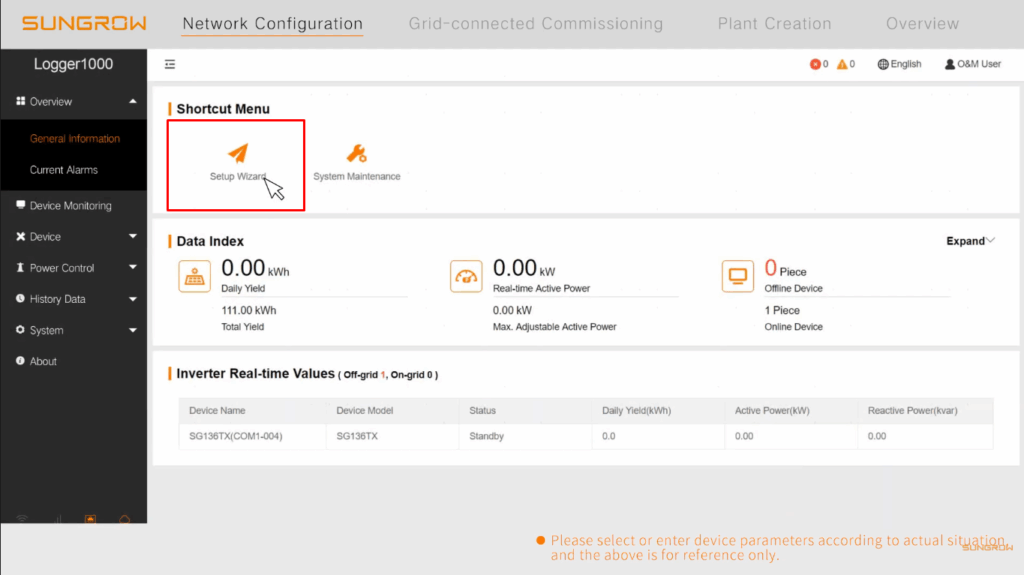

1- Conecte-se na rede wifi gerada pelo Logger1000, abra o seu navegador do dispositivo e acesse o endereço 11.11.11.1 para configurar o Logger1000.

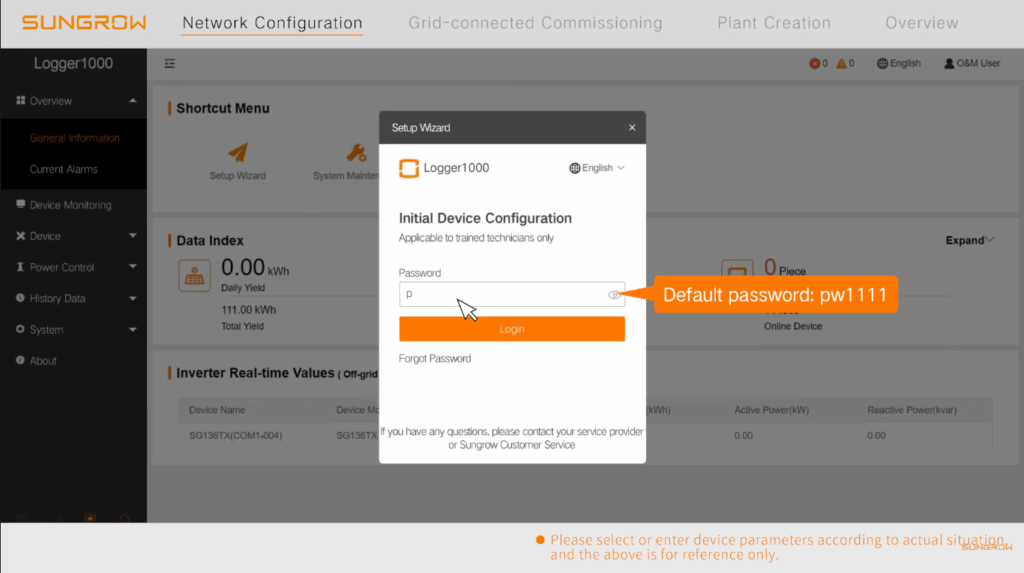

2- Realize o Login de Instalação

• 2.1 user: maintain
• 2.2 password: pw1111

3- Ao realizar o primeiro login, a página irá pedir para alterar a senha do seu Logger1000, altere ela se desejar.

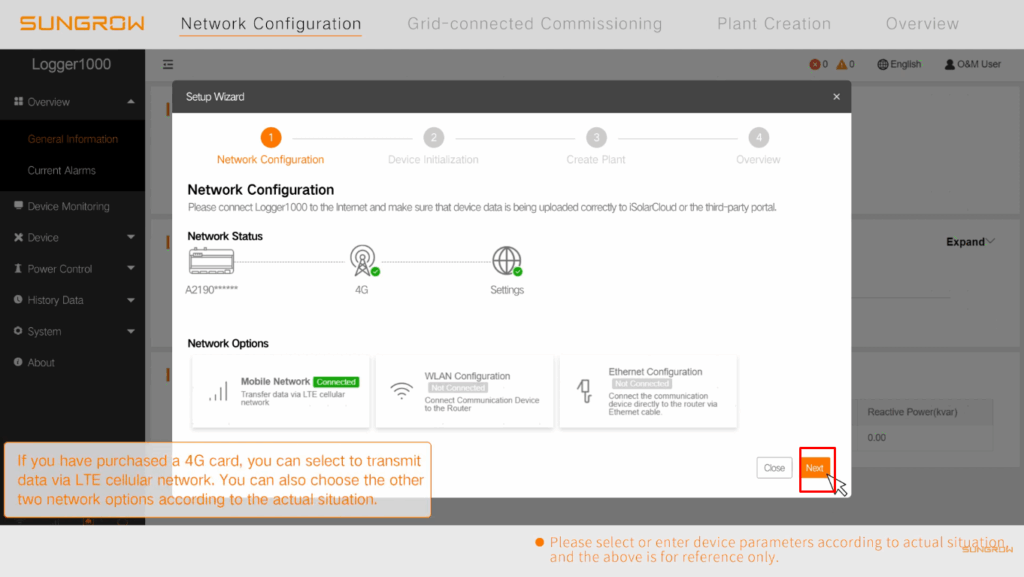

4- Em sequência, configure a internet do Logger1000, selecione WLAN Configuration e configure uma rede Wi-Fi.

5- Após conectar a internet no dispositivo, clique em “Next” e acesse a aba “Device Initialization”.

• 5.1 Faça se necessário configure o horário.

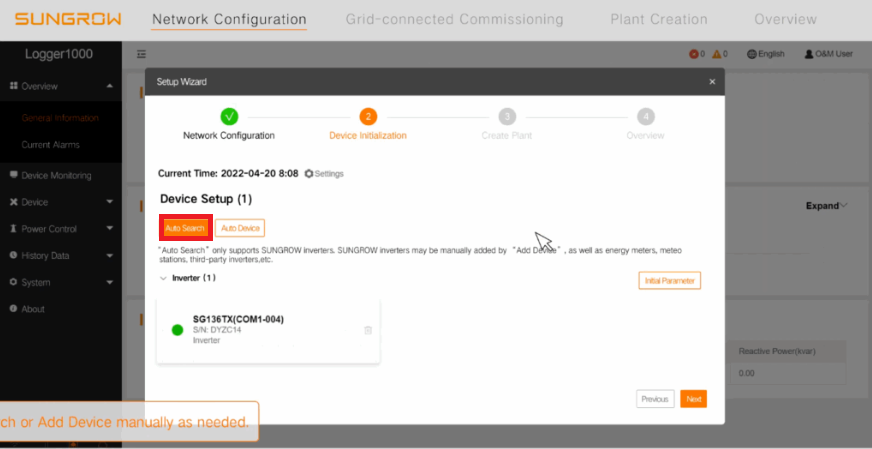

• 5.2 Faça a procura automática de dispositivos na opção “Auto Search/Busca Automática”.

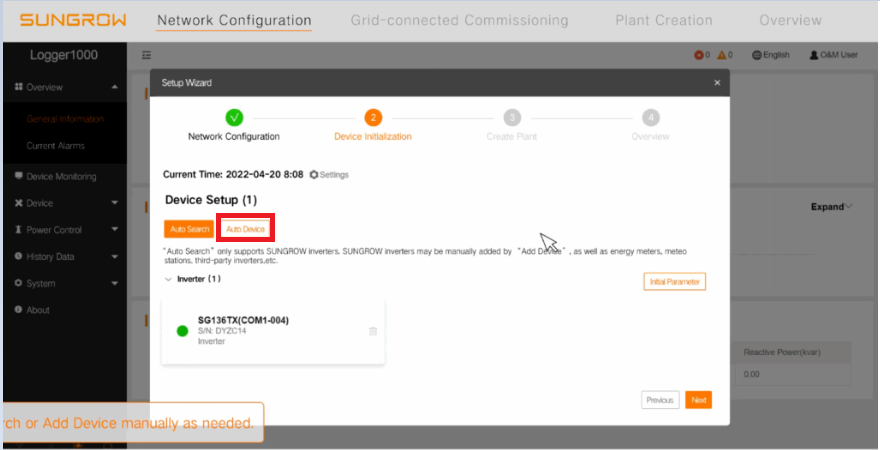

• 5.3 Utilize a opção “Add Device/Adicionar Dispositivo” para dispositivos que não foram encontrados automaticamente.

6- Para encontrar inversores você deve:

• 6.1 Selecionar o seu tipo de inversor, geralmente “String Inverter” ou “Residential Inverter”.
• 6.2 Na opção Port, selecione a Porta que o cabo de comunicação entre o inversor e o controlador se encontra.
• 6.3 Selecione o modelo exato do seu inversor.
• 6.4 Selecione o endereço configurado previamente no inversor desejado e selecione a quantidade de inversores.
• 6.5 Salve a configuração.
• 6.6 Repita o procedimento até encontrar todos os inversores desejados.

7- Para encontrar o medidor você deve:

• 7.1 Selecionar o tipo de dispositivo como “Meter”.
• 7.2 Em sequência selecionar a posição dele, que é “Gateway”.
• 7.3 Selecione a Porta que o medidor está instalado, que é “COM3″.
• 7.4 Em “Modelo de Dispositivo/Device Model” procure e selecione a opção “DTSD1352”.
• 7.5 Selecione o Endereço do Medidor como “254” e a quantidade de equipamentos como 1.
• 7.6 Salve a configuração.

8- Em sequência, haverá a opção de criar uma planta na plataforma Sungrow, pule essa opção para seguir com a configuração do controle de exportação do Logger1000.

9- Após pular, será mostrado a visão geral da configuração de rede e dispositivos, finalize ela.

10- Para fazer a configuração do controle de exportação, acesse a opção “Power Control/Controle de Potência” na lateral esquerda da página de configuração do Logger1000. Em sequência clique na opção “Active Power/Potência Ativa”.

11- Na página de configuração de controle ativo de potência, você deverá alterar as seguintes configurações:

• 11.1 Active Control Mode deverá ser Local Power Control.
• 11.2 Control Method deverá ser Closed-Loop Control.
• 11.3 O medidor deverá ser o medidor previamente configurado.
• 11.4 Feed-In Control Mode altere para Split-Phase.
• 11.5 As demais configurações deverão ser conforme as imagens abaixo.

12- Por fim, escolha o método de controle na opção “Instruction Type” selecione kW para fazer o controle com base numa potência específica.

12.1 Se for exportação zero configure como 0kW.

12.2 Se for controle parcial, configure o valor da potência desejado.

13- Finalize a configuração e monitore o seu circuito.

5 Cadastre o medidor na SolarView

1. Clique aqui e veja o procedimento de cadastrar unidade;
   1. Se já tiver uma unidade geradora cadastrada, basta associar o medidor.
2. Clique aqui para Associar Equipamento à Unidade.

6 Faça o teste de comunicação

1- Verifique se o medidor foi conectado corretamente seguindo o guia Como instalar e configurar o medidor Grid Zero.

2- Verifique o seu medidor mantém o status de led “Ciano”(azul claro)

3- Utilizando a aba Analytics dentro da unidade, verifique se esta ocorrendo a limitação da exportação de energia. Se estiver ocorrendo exportação, repita os passos desse guia.

7 Conclua o processo.

1- Finalize a instalação e monitore a sua usina
